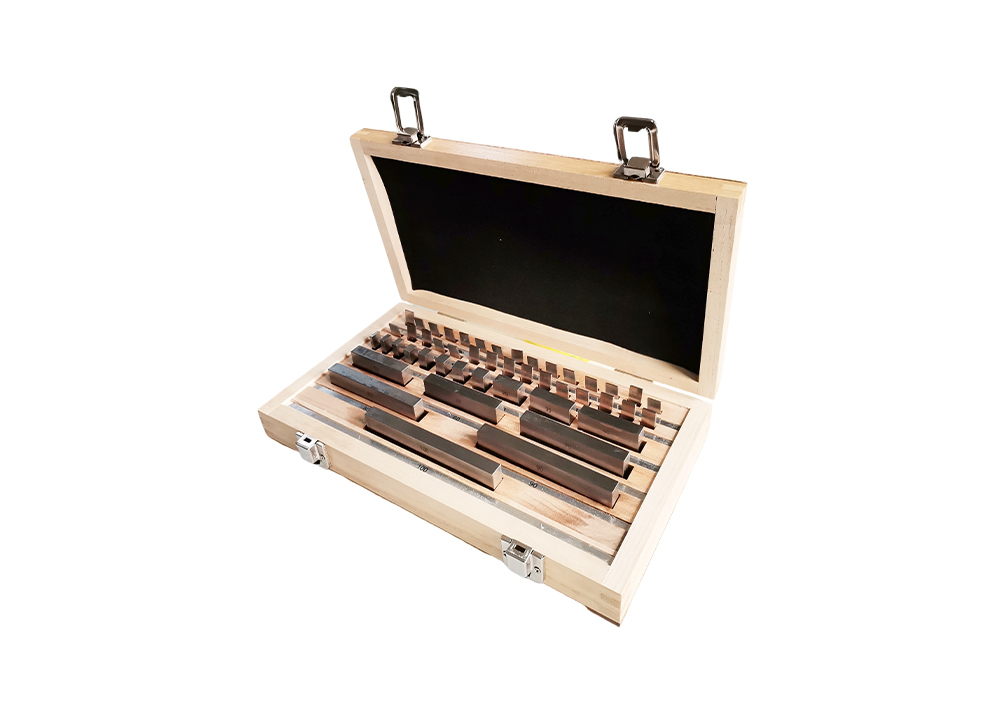

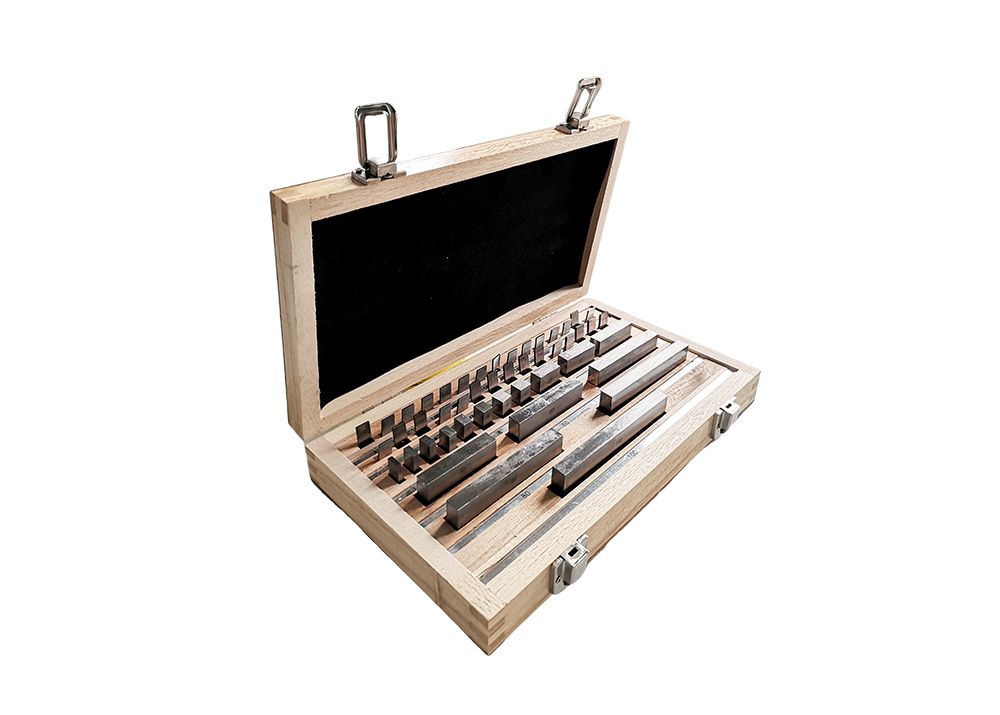

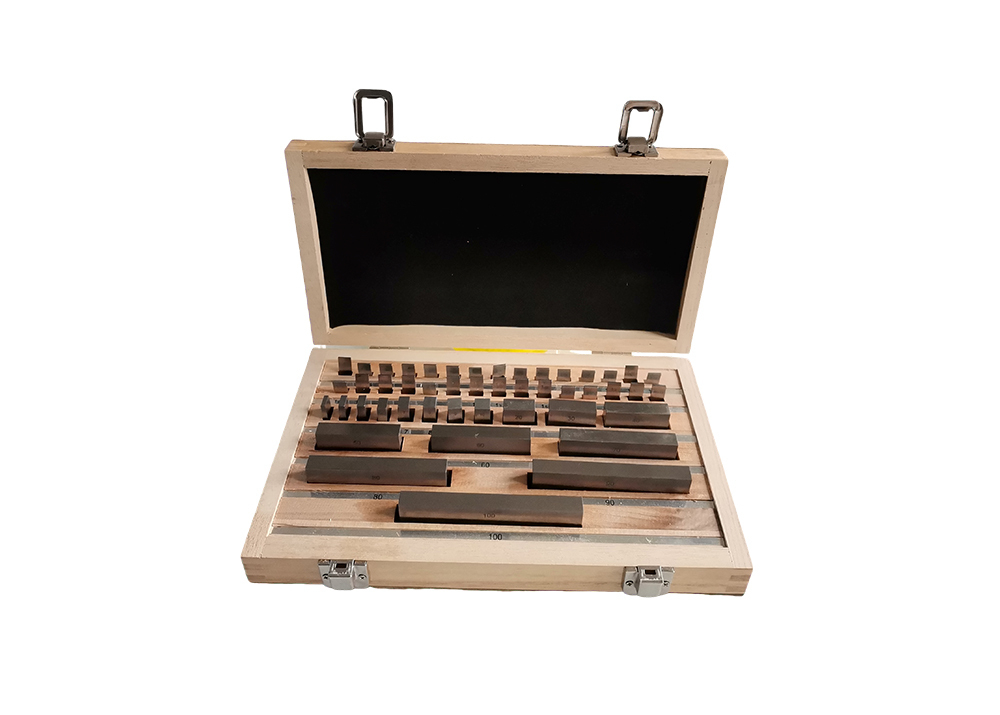

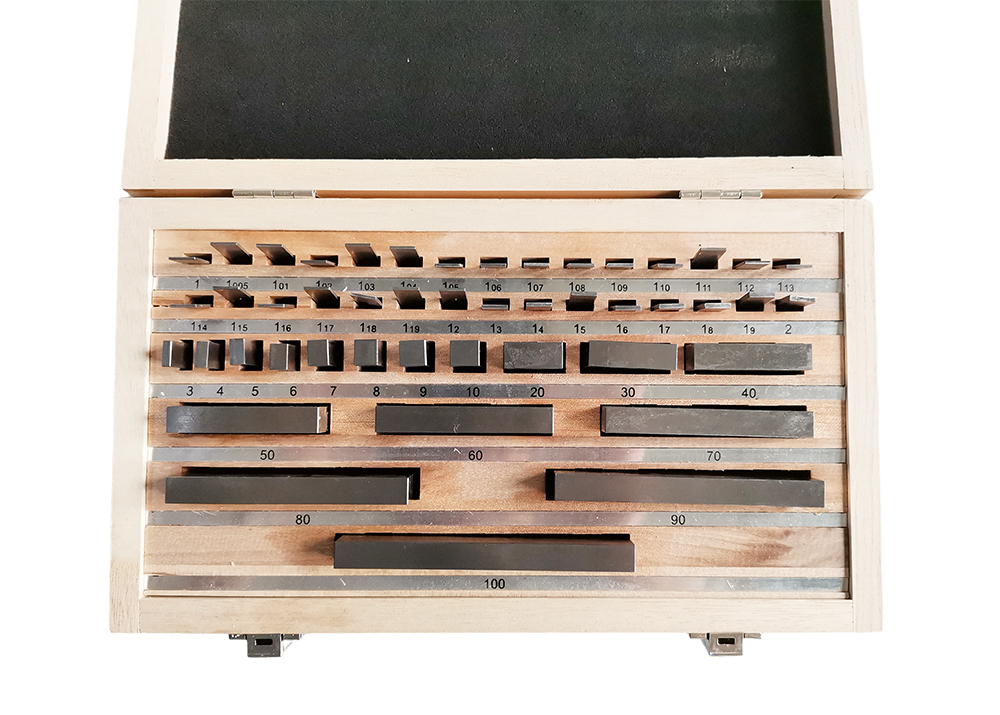

مجموعة قوالب قياس مستطيلة فولاذية من النوع الجديد 47 قطعة مع درجة 1 لمعايير التحقق الدقيقة
-
إبراز
47 قطعة كتلة مستطيلة,قوالب قياس مستطيلة للتحقق الدقيق,قوالب قياس مستطيلة مترية
,Precision Verification Rectangular Gauge Blocks
,Metric Rectangular Gauge Blocks
-
الضمانسنة واحدة
-
النوعكتل مقياس مستطيلة الصلب
-
الطول الاسميL≥0.5-500mm سلسلة
-
عدد الكتل47 قطعة
-
الدرجة0 1 2
-
الشكلمستطيل
-
استخدامللتفتيش
-
المعايير التقنيةJIS B7506
-

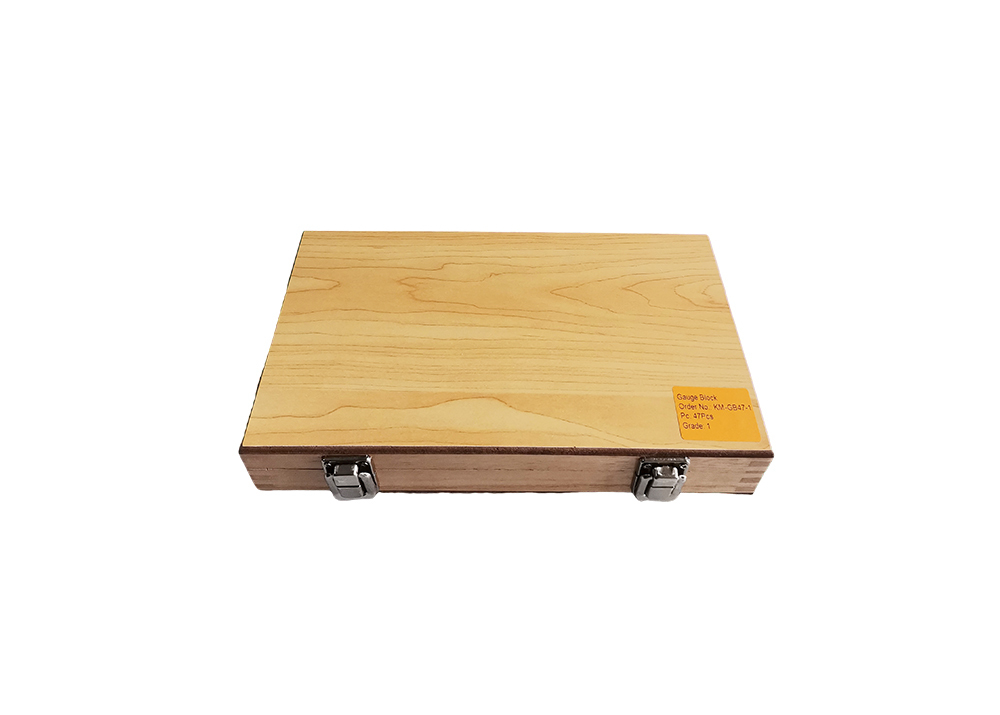

الحزمةحافظة خشبية
-
مكان المنشأشانشي، الصين
-
اسم العلامة التجاريةKM
-
إصدار الشهاداتISO DIN GB RoHS
-
رقم الموديلKM-GB47-1
-
تفاصيل التغليفحالة خشبية 26*15.5*5 سم/قطعة 2.18 كجم/قطعة
-
وقت التسليمخلال 15 أيام
-
شروط الدفعT/T ، L/C ، D/P ، D/A ، Western Union ، PayPal ، Moneygram
-
القدرة على العرض50000 قطعة / شهر
مجموعة قوالب قياس مستطيلة فولاذية من النوع الجديد 47 قطعة مع درجة 1 لمعايير التحقق الدقيقة
مجموعة مكعبات قياس مستطيلة فولاذية من النوع الجديد 47 قطعة مع درجة 1 لمعايير التحقق الدقيقة
الوصف:
سلسلة KM-GB الخاصة بنا هي مكعب قياس دقيق يستخدم بشكل أساسي لقياس حجم الأجزاء. يمكن استخدامه أيضًا للتحقق من
خطأ الإشارة لأدوات القياس، لقياس حجم قطع العمل بطريقة المقارنة كجزء قياسي،
ولاستخدامه في وضع العلامات الدقيقة في تعديل أدوات الآلات الدقيقة والتشغيل.
تنقسم مكعبات القياس الخاصة بنا إلى درجات مختلفة وفقًا لمستوى الدقة، مثل الدرجة 0 والدرجة 1 والدرجة 2 وما إلى ذلك.
نظرًا لأن مكعبات القياس متوفرة بأطوال اسمية وفئات دقة مختلفة، فيمكن دمجها بسهولة في مجموعة متنوعة
من الأحجام لتلبية احتياجات القياس المختلفة.
تمت معالجة سطح مكعبات القياس الخاصة بنا بشكل خاص، مما يجعلها غير قابلة للصدأ والتشوه بسهولة، والصيانة بسيطة
ومريحة. عادة ما تكون مكعبات القياس الخاصة بنا مصنوعة من فولاذ سبائكي خاص مقاوم للتآكل، والذي يتميز بتمدد خطي صغير
ومقاومة ممتازة للتآكل. يسمح هذا للمقياس بتغيير أبعاده مع الحد الأدنى من الاستخدام على المدى الطويل،
مما يضمن استقراره وموثوقيته على المدى الطويل.
تفاصيل سريعة:
1. مجموعة مكعبات قياس مستطيلة فولاذية.
2. معيار DIN.
3. الدرجات 0 و 1 و 2 اختيارية.
4. شكل بسيط، قيمة مستقرة، مقاومة جيدة للتآكل، مريحة للاستخدام.
5. يمكن لكل كتلة أن تستخدم بشكل منفصل أو تدمج بأحجام مختلفة.
6. سلسلة الطول الاسمي L≥0.5-500mm.
7. يتم توفيرها في علبة مناسبة.
المواصفات:
| رقم الطلب | عدد الكتل | حجم الكتلة | الفاصل الزمني | القطع | المعايير الفنية | الدرجة |
|
KM-GB122 |
122 قطعة |
0.5 | - | 1 |
GB/T6093 |
0 1 2 |
| 1 | - | 1 | ||||
| 1.0005 | - | 1 | ||||
| 1.001……1.009 | 0.001 | 9 | ||||
| 1.01……1.09 | 0.01 | 49 | ||||
| 1.5……1.9 | 0.1 | 5 | ||||
| 2……25 | 0.5 | 47 | ||||
| 30……70 | 10 | 5 | ||||
| 75 | - | 1 | ||||
| 80……100 | 10 | 3 | ||||
| KM-GB112 | 112 قطعة | 1.005 | - | 1 |
JIS B7506 DIN861 |
0 1 2 |
| 1.001……1.009 | 0.001 | 9 | ||||
| 1.1……1.49 | 0.01 | 49 | ||||
| 0.5……24.5 | 0.5 | 49 | ||||
| 25……100 | 25 | 4 | ||||
| KM-GB103 | 103 قطعة | 1.005 | - | 1 | 0 | |
| 1.01……1.49 | 0.001 | 1 | ||||
| 0.5……24.5 | 0.5 | 1 | ||||
| 25……100 | 25 | 9 | ||||
| KM-GB91 | 91 قطعة | 0.5 | - | 1 | GB/T6093 |
0 1 |
| 1 | - | 1 | ||||
| 1.0005 | - | 1 | ||||
| 1.001……1.009 | 0.001 | 9 | ||||
| 1.01……1.09 | 0.01 | 49 | ||||
| 1.5……1.9 | 0.1 | 5 | ||||
| 2……25 | 0.5 | 47 | ||||
| KM-GB88 | 88 قطعة | 1.005 | - | 1 | DIN861 |
0 1 2 |
| 1.001……1.009 | 0.001 | 9 | ||||
| 1.01……1.49 | 0.01 | 49 | ||||
| 0.5……9.5 | 0.5 | 19 | ||||
| 10……100 | 10 | 10 | ||||
| KM-GB87 | 87 قطعة | 1.001……1.009 | 0.001 | 9 |
JIS B7506 DIN861 |
0 1 2 |
| 1.01……1.49 | 0.1 | 49 | ||||
| 0.5……9.5 | 0.5 | 19 | ||||
| 10……100 | 10 | 10 | ||||
| KM-GB83 | 83 قطعة | 0.5 | - | 1 | GB/T6093 |
0 1 2 |
| 1 | - | 1 | ||||
| 1.005 | - | 1 | ||||
| 1.01……1.49 | 0.01 | 49 | ||||
| 1.5……1.9 | 0.1 | 5 | ||||
| 2.0……9.5 | 0.5 | 16 | ||||
| 10……100 | 10 | 10 | ||||
| KM-GB76 | 76 قطعة | 1.005 | - | 1 |
JIS B7506 DIN861 |
0 1 2 |
| 1.01……1.49 | 0.01 | 49 | ||||
| 0.5……9.5 | 0.5 | 19 | ||||
| 10……50 | 10 | 5 | ||||
| 75,100 | 25 | 2 | ||||
| KM-GB47 | 47 قطعة | 1.005 | - | 1 | DIN861 |
0 1 2 |
| 1.01……1.19 | 0.01 | 19 | ||||
| 1.2……1.9 | 0.1 | 8 | ||||
| 1……9 | 1 | 9 | ||||
| 10……100 | 10 | 10 | ||||
| KM-GB47-1 | 47 قطعة | 1.005 | - | 1 |
JIS B7506 |
0 1 2 |
| 1.01……1.09 | 0.01 | 9 | ||||
| 1.1……1.9 | 0.1 | 9 | ||||
| 1……24 | 1 | 24 | ||||
| 25……100 | 25 | 4 | ||||
| KM-GB46 | 46 قطعة | 1.001……1.009 | 0.001 | 9 |
GB/T6093 DIN861 |
0 1 2 |
| 1.01……1.09 | 0.01 | 9 | ||||
| 1.1……1.9 | 0.1 | 9 | ||||
| 1……9 | 1 | 9 | ||||
| 10……100 | 10 | 10 | ||||
| KM-GB38 | 38 قطعة | 1.005 | - | 1 |
GB/T6093 |
0 1 2 |
| 1.01……1.09 | 0.01 | 9 | ||||
| 1.1……1.9 | 0.1 | 9 | ||||
| 1……9 | 1 | 9 | ||||
| 10……100 | 10 | 10 | ||||
| KM-GB32 | 32 قطعة | 1.005 | - | 1 |
JIS B7506 DIN861 |
0 1 2 |
| 1.01……1.09 | 0.01 | 9 | ||||
| 1.1……1.9 | 0.1 | 9 | ||||
| 1……9 | 1 | 9 | ||||
| 10……30 | 10 | 3 | ||||
| 50 | - | 1 | ||||
| KM-GB18 | 18 قطعة | 0.991……0.999 | 0.01 | 18 | JIS B7506 | 0,1,2 |
| 1.001……1.009 | ||||||
| KM-GB10-A | 10-(1mm) | 0.991……1 | 0.01 | 10 | GB/T6093 | 0,1,2 |
| KM-GB10-B | 10+(1mm) | 1……1.009 | 0.01 | 10 | GB/T6093 | 0,1,2 |
| KM-GB10-C | 10-(2mm) | 1.991……2 | 0.01 | 10 | GB/T6093 | 0,1,2 |
| KM-GB10-D | 10+(2mm) | 2……2.009 | 0.01 | 10 | GB/T6093 | 0,1,2 |
| KM-GB10 | 10 قطع | 2.5, 5.1, 7.7, 10.3, 12.9 | - | 10 |
GB/T6093 DIN861 |
0,1,2 |
| 15, 17.6, 20.2, 22.8, 25 | - | |||||
| KM-GB10-1 | 10 قطع | 27.5, 30.1, 32.7, 35.3, 37.9 | - | 10 | GB | 0,1,2 |
| 40, 42.6, 45.2, 47.8, 50 | - | |||||
| KM-GB2 | 2 قطع | 71.3, 131.4 | - | 2 | DIN861 | 0,1,2 |
| KM-GB3 | 3 قطع | 41.3, 131.4, 243.5 | - | 3 | DIN861 | 0,1,2 |
| KM-GB4 | 4 قطع | 41.3, 131.4, 243.5, 281.2 | - | 4 | DIN861 | 0,1,2 |
| KM-GB5 | 5 قطع | 41.3, 131.4, 243.5 | - | 5 | DIN861 | 0,1,2 |
| 281.5, 481.1 | - | |||||
| KM-GB8-B | 8 قطع | 125, 150, 175, 200, | - | 8 | GB/T6093 | 0,1,2 |
| 250, 300, 400, 500 | - | |||||
| KM-GB8-S | 8 قطع | 25, 50, 75, 100 | - | 8 |
GB/T6093 |
0,1,2 |
| 125, 150, 175, 200 | - | |||||
| KM-GB5-B | 5 قطع | 600……1000 | 100 | 5 | GB/T6093 | 0,1,2 |
التطبيقات:
1. كوحدة طول لنقل قيمة القياس.
2. التحقق من خطأ أداة القياس.
3. كوحدة قياسية، يتم استخدامها لقياس حجم قطعة العمل بالطريقة المقارنة،
أو يتم استخدامه لمعايرة وضبط الموضع الصفري لأداة القياس.
4. يتم استخدامه لقياس حجم الأجزاء مباشرة.
5. يتم استخدامه للخدش الدقيق في تعديل أدوات الآلات الدقيقة والتشغيل.
يستخدم لتعديل الآلات الدقيقة ووضع العلامات في التشغيل.
الاحتياطات:
1. يجب الحفاظ على سطح كتلة القياس جافًا ونظيفًا، وتجنب التصاق الغبار والشحوم والمواد الأخرى،
حتى لا يؤثر على دقة القياس.
2. عند وضع الجسم، تأكد من أن سطح التلامس للجسم وكتلة القياس يتناسبان تمامًا
لتجنب الفراغات أو الارتخاء، وإلا فإنه سيؤدي إلى انحراف في نتائج القياس.
3. عند قراءة القيمة على كتلة القياس، يجب عليك الملاحظة بعناية والتأكد من أن خط البصر
عمودي على القيمة لتجنب أخطاء القراءة بسبب مشاكل زاوية الرؤية.
4. عند استخدام كتلة القياس، يجب عدم استخدام الكثير من القوة أو خدش سطح كتلة القياس،
وذلك لمنع تلف كتلة القياس والتسبب في خطأ القياس.
5. يجب وضع كتلة القياس في مكان جاف وجيد التهوية.
الأسئلة الشائعة:
1) من نحن؟
تكرس شركة Deko بشكل أساسي لتطوير وتصنيع وتسويق أدوات القياس الدقيقة ذات العلامة التجارية KM
في البر الرئيسي للصين.
2) ما هي المنتجات التي نحملها؟
مؤشرات الطلب، والميكرومترات، والفرجار، ومقاييس التجويف، ومقاييس الارتفاع، ومقاييس سمك الطلب، ومقاييس العمق، والمنقلات المشطوفة،
مكعبات القياس، والمستويات، وما إلى ذلك.
3) ما هي شروط التجارة؟
نحن ندعم FOB و CFR و CIF و EXW.
4) ما هي طرق الدفع؟
نحن نقبل T/T و L/C و D/A و D/P و PayPal و Western Union.
5) هل نقبل التخصيص؟
نعم، OEM متاح.
6) ماذا عن خدمة ما بعد البيع؟
ضمان لمدة عام لجميع أنواع المنتجات.
إذا وجدت أي ملحقات معيبة عند استلام البضائع، فسنقوم بشحن قطع الغيار أو المنتج الجديد لاستبداله.
بصفتنا شركة مصنعة ذات خبرة، لدينا فريق معايرة وفحص صارم للغاية، يمكنك أن تطمئن إلى جودة منتجاتنا.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
