وحدات القياس لتحديد الأبعاد الدقيقة,38 قطعة كتلة مستطيلة,الكتل ذات المقياس المستطيل من الدرجة 1
,38Pcs Rectangular Gauge Blocks
,Grade 1 Rectangular Gauge Blocks
-
الضمانسنة واحدة
-
عدد الكتل38 قطعة
-
الدرجة1
-
الشكلمستطيل
-
استخدامللتفتيش
-

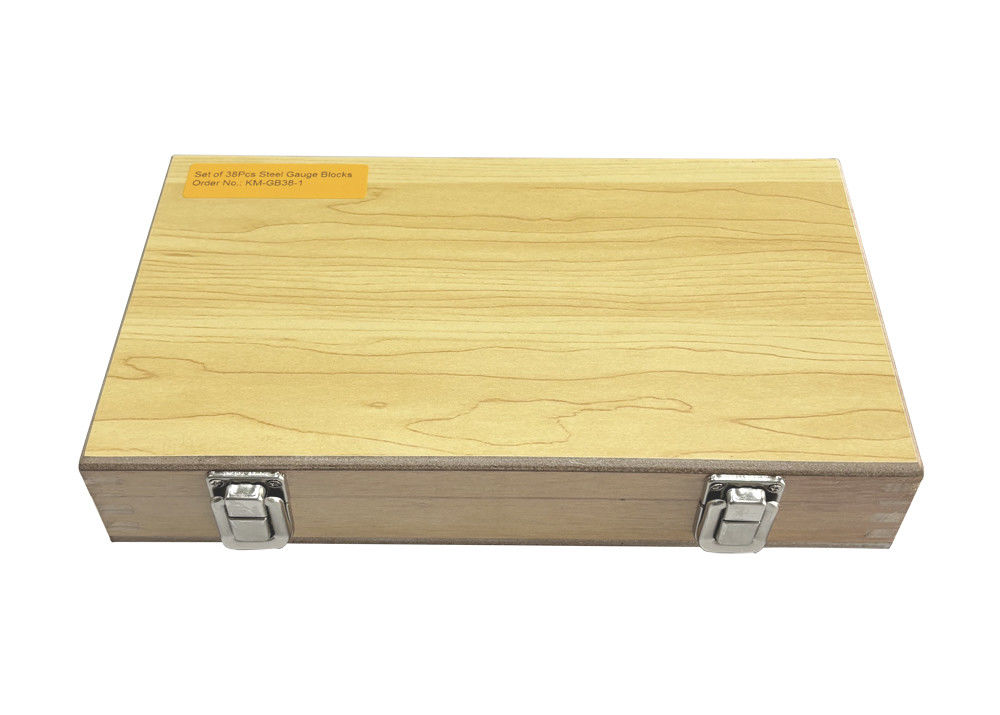

الحزمةحافظة خشبية
-
مكان المنشأشانشي، الصين
-
اسم العلامة التجاريةKM
-
إصدار الشهاداتISO DIN GB RoHS
-
رقم الموديلكم-GB38-1
-
تفاصيل التغليفعلبة خشبية 28.5*17.5*6 سم/قطعة 2.40 كجم/قطعة
-
وقت التسليمخلال 15 أيام
-
شروط الدفعT/T، L/C، D/P، D/A، ويسترن يونيون، باي بال، موني جرام
-
القدرة على العرض50000 قطعة / شهر

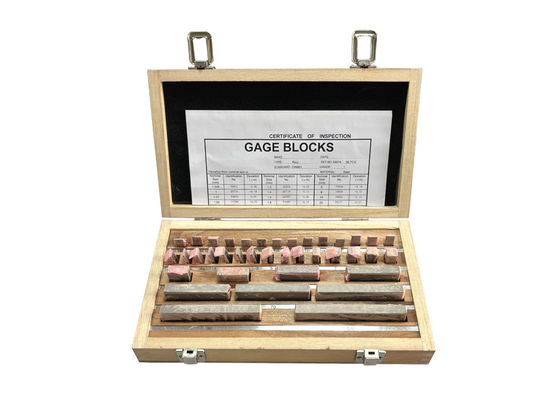

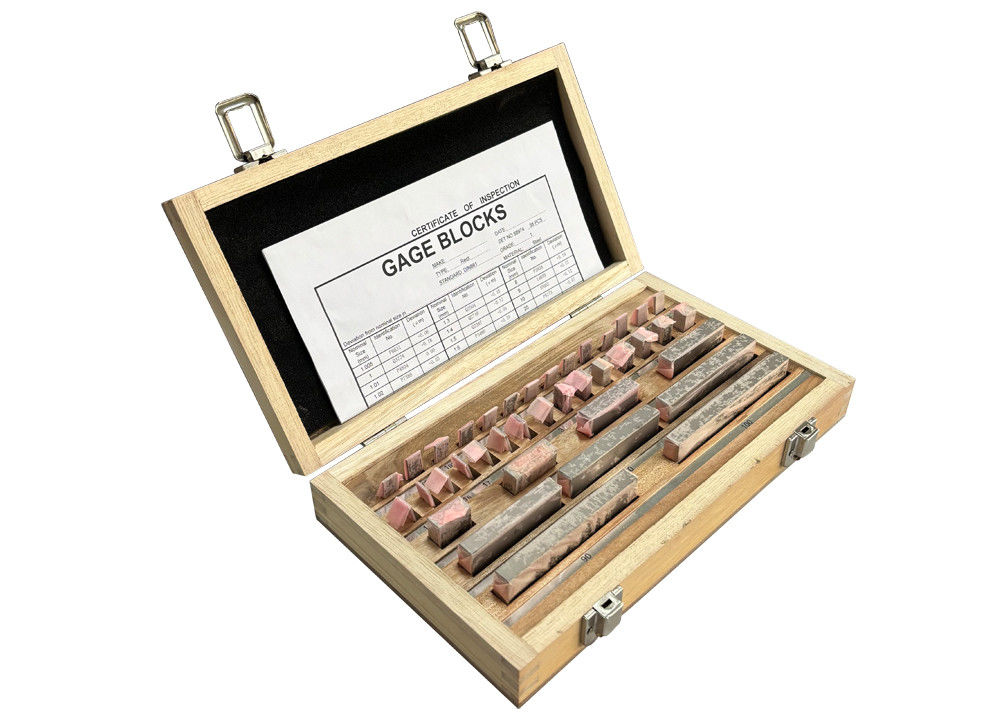

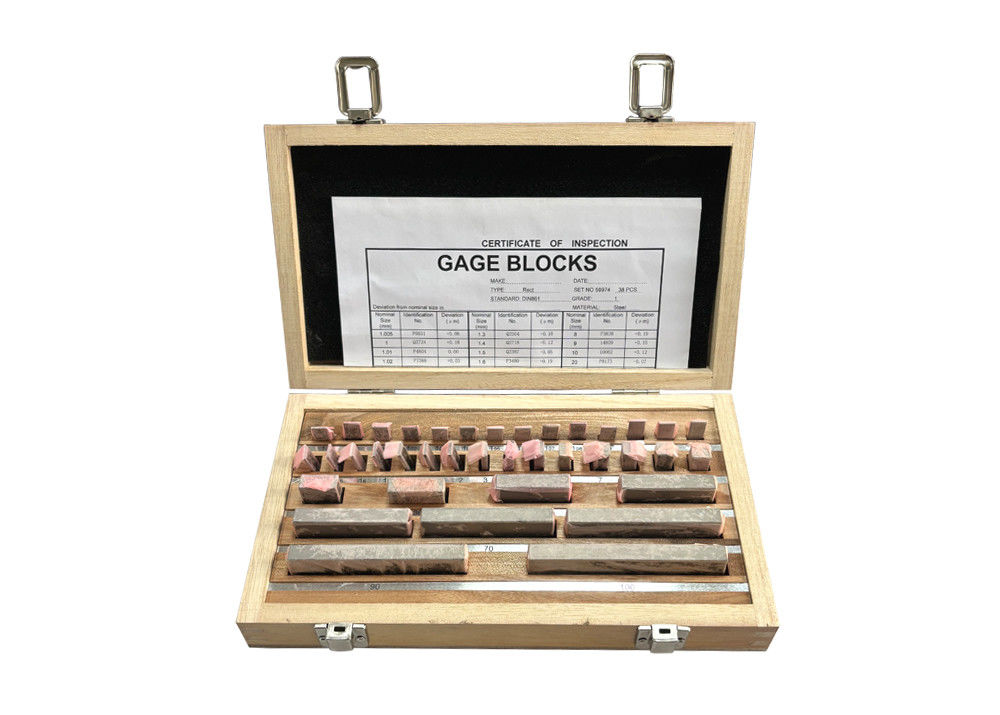

38 قطعة فولاذية مقاس مستطيل متري مع الدرجة 1 لتحديد دقة الأبعاد
38 قطعة فولاذية مقاس مستطيل متري مع الدرجة 1 لتحديد دقة الأبعاد
تفاصيل سريعة:
1-بلوكات مستطيلة من الفولاذ
2-معيار DIN
3الدرجة 0 و 1 و 2 اختيارية
4شكل بسيط، قيمة مستقرة، مقاومة جيدة للارتداء، مريحة للاستخدام.
5كل كتلة يمكن استخدامها بشكل منفصل أو الجمع بينها إلى حجم مختلف.
6سلسلة الطول الاسمي L≥0.5-500mm
7-تتوفر في الحقيبه المجهزة
الوصف:
سلسلة KM-GB لدينا هي كتلة مقياس الدقة تستخدم أساسا لقياس حجم الأجزاء. يمكن أيضا أن تستخدم للتحقق
خطأ إشارة أدوات القياس ، لقياس حجم قطع العمل عن طريق طريقة المقارنة كجزء قياسي ،
ويتم استخدامها في علامة الدقة في ضبط آلات الأدوات الدقيقة والآلات.
يتم تقسيم كتلة المقياس لدينا إلى درجات مختلفة وفقا لمستوى الدقة، مثل الدرجة 0، الدرجة 1، الدرجة 2 وهلم جرا.
نظرًا لأن كتلة المقاييس متوفرة في أطوال اسمية وفئات دقة مختلفة ، فيمكن دمجها بسهولة في مجموعة متنوعة من
من الأحجام لتلبية احتياجات القياس المختلفة.
لقد تم معالجة سطح كتلة المقياس لدينا بشكل خاص، والتي ليست سهلة للصدأ وتشوه، والصيانة بسيطة
ومريحة. عادة ما تكون كتلة المقياس لدينا مصنوعة من مقاومة للارتداء الفولاذ سبيكة خاصة، والتي لديها توسع خطي صغير
معدل مقاومة التآكل الممتاز وهذا يسمح للمقياس بتغيير أبعاده مع استخدام طويل الأمد
ضمان استقرارها وموثوقيتها على المدى الطويل.
المواصفات:
| أمر رقم | عدد الكتل | حجم الكتلة | الفترة | قطع | المعايير التقنية | الدرجة |
|
KM-GB122 |
122 قطعة |
0.5 | - | 1 |
GB/T6093 |
0
1
2 |
| 1 | - | 1 | ||||
| 1.0005 | - | 1 | ||||
| 1.001... 1009 | 0.001 | 9 | ||||
| 1.01... 109 | 0.01 | 49 | ||||
| 1.5... 19 | 0.1 | 5 | ||||
| 2......25 | 0.5 | 47 | ||||
| 30......70 | 10 | 5 | ||||
| 75 | - | 1 | ||||
| 80......100 | 10 | 3 | ||||
| KM-GB112 | 112 قطعة | 1.005 | - | 1 |
JIS B7506
DIN861 |
0
1
2 |
| 1.001... 1009 | 0.001 | 9 | ||||
| 1.1... 149 | 0.01 | 49 | ||||
| 0.5... 245 | 0.5 | 49 | ||||
| 25......100 | 25 | 4 | ||||
| KM-GB103 | 103 قطعة | 1.005 | - | 1 | 0 | |
| 1.01... 149 | 0.001 | 1 | ||||
| 0.5... 245 | 0.5 | 1 | ||||
| 25......100 | 25 | 9 | ||||
| KM-GB91 | 91 قطعة | 0.5 | - | 1 | GB/T6093 |
0
1
|
| 1 | - | 1 | ||||
| 1.0005 | - | 1 | ||||
| 1.001... 1009 | 0.001 | 9 | ||||
| 1.01... 109 | 0.01 | 49 | ||||
| 1.5... 19 | 0.1 | 5 | ||||
| 2......25 | 0.5 | 47 | ||||
| KM-GB88 | 88 قطعة | 1.005 | - | 1 | DIN861 |
0
1
2 |
| 1.001... 1009 | 0.001 | 9 | ||||
| 1.01... 149 | 0.01 | 49 | ||||
| 0.5.. 95 | 0.5 | 19 | ||||
| 10......100 | 10 | 10 | ||||
| KM-GB87 | 87 قطعة | 1.001... 1009 | 0.001 | 9 |
JIS B7506
DIN861 |
0 1 2 |
| 1.01... 149 | 0.1 | 49 | ||||
| 0.5.. 95 | 0.5 | 19 | ||||
| 10......100 | 10 | 10 | ||||
| KM-GB83 | 83 قطعة | 0.5 | - | 1 | GB/T6093 |
0
1
2 |
| 1 | - | 1 | ||||
| 1.005 | - | 1 | ||||
| 1.01... 149 | 0.01 | 49 | ||||
| 1.5... 19 | 0.1 | 5 | ||||
| 2.0..95 | 0.5 | 16 | ||||
| 10......100 | 10 | 10 | ||||
| KM-GB76 | 76 قطعة | 1.005 | - | 1 |
JIS B7506
DIN861 |
0
1
2 |
| 1.01... 149 | 0.01 | 49 | ||||
| 0.5.. 95 | 0.5 | 19 | ||||
| 10......50 | 10 | 5 | ||||
| 75,100 | 25 | 2 | ||||
| KM-GB47 | 47 قطعة | 1.005 | - | 1 | DIN861 |
0
1
2 |
| 1.01... 119 | 0.01 | 19 | ||||
| 1.2... 19 | 0.1 | 8 | ||||
| 1......9 | 1 | 9 | ||||
| 10......100 | 10 | 10 | ||||
| KM-GB47-1 | 47 قطعة | 1.005 | - | 1 |
JIS B7506
|
0
1
2 |
| 1.01... 109 | 0.01 | 9 | ||||
| 1.1... 19 | 0.1 | 9 | ||||
| 1...... 24 | 1 | 24 | ||||
| 25......100 | 25 | 4 | ||||
| KM-GB46 | 46 قطعة | 1.001... 1009 | 0.001 | 9 |
GB/T6093
DIN861 |
0
1
2 |
| 1.01... 109 | 0.01 | 9 | ||||
| 1.1... 19 | 0.1 | 9 | ||||
| 1......9 | 1 | 9 | ||||
| 10......100 | 10 | 10 | ||||

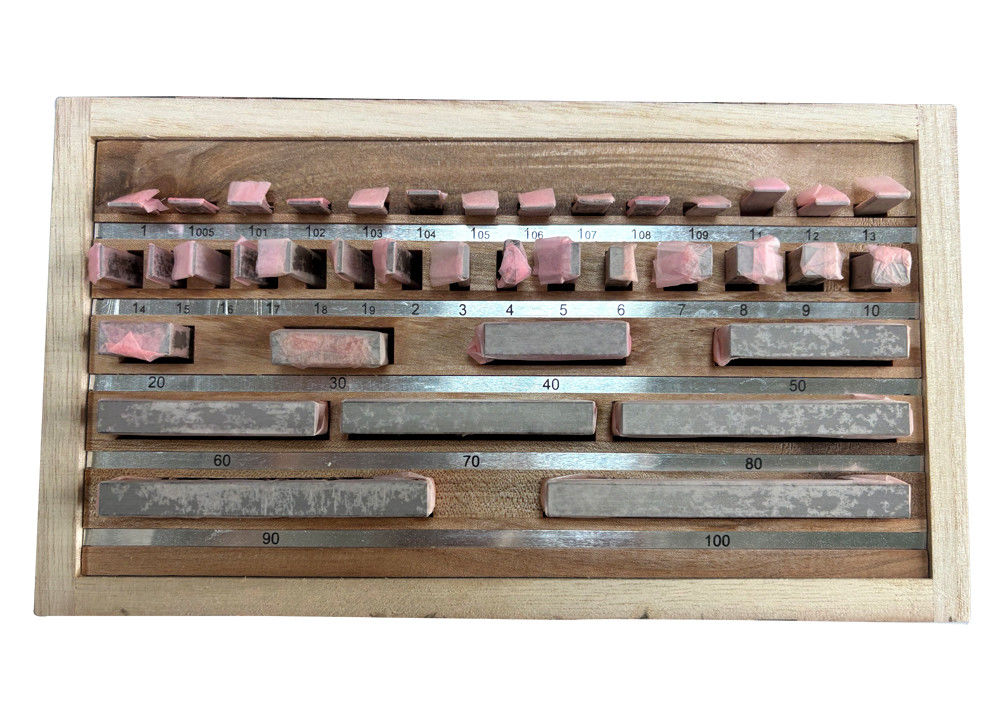

| KM-GB38 | 38 قطعة | 1.005 | - | 1 |
GB/T6093
|
0
1
2 |
| 1.01... 109 | 0.01 | 9 | ||||
| 1.1... 19 | 0.1 | 9 | ||||
| 1......9 | 1 | 9 | ||||
| 10......100 | 10 | 10 | ||||
| KM-GB32 | 32 قطعة | 1.005 | - | 1 |
JIS B7506
DIN861 |
0
1
2 |
| 1.01... 109 | 0.01 | 9 | ||||
| 1.1... 19 | 0.1 | 9 | ||||
| 1......9 | 1 | 9 | ||||
| 10......30 | 10 | 3 | ||||
| 50 | - | 1 | ||||
| KM-GB18 | 18 قطعة | 0.991... 0999 | 0.01 | 18 | JIS B7506 | 0,1,2 |
| 1.001... 1009 | ||||||
| KM-GB10-A | 10- ((1 ملم) | 0.991... 1 | 0.01 | 10 | GB/T6093 | 0,1,2 |
| KM-GB10-B | 10+(1ملم) | 1... 1009 | 0.01 | 10 | GB/T6093 | 0,1,2 |
| KM-GB10-C | 10- ((2mm) | 1.991... 2 | 0.01 | 10 | GB/T6093 | 0,1,2 |
| KM-GB10-D | 10+(2ملم) | 2... 2009 | 0.01 | 10 | GB/T6093 | 0,1,2 |
| KM-GB10 | عشرة قطع | 2.5، 5.1، 7.7، 10.3، 129 | - | 10 |
GB/T6093 DIN861 |
0,1,2 |
| 15، 17.6، 202، 22.8، 25 | - | |||||
| KM-GB10-1 | عشرة قطع | 27.5، 301، 327، 35.3، 379 | - | 10 | GB | 0,1,2 |
| 40، 426، 452، 478، 50 | - | |||||
| KM-GB2 | 2 أجزاء | 71.3، 131.4 | - | 2 | DIN861 | 0,1,2 |
| KM-GB3 | 3 أجزاء | 41.3، 131.4، 243.5 | - | 3 | DIN861 | 0,1,2 |
| KM-GB4 | 4 أجزاء | 41.3، 131.4، 243.5، 2812 | - | 4 | DIN861 | 0,1,2 |
| KM-GB5 | 5 أجزاء | 41.3، 131.4، 243.5 | - | 5 | DIN861 | 0,1,2 |
| 281.54811 | - | |||||
| KM-GB8-B | 8 أجزاء | 125، 150، 175، 200، | - | 8 | GB/T6093 | 0,1,2 |
| 250، 300، 400، 500 | - | |||||
| KM-GB8-S | 8 أجزاء | 25، 50، 75، 100 | - | 8 |
GB/T6093
|
0,1,2 |
| 125، 150، 175، 200 | - | |||||
| KM-GB5-B | 5 أجزاء | 600... 1000 | 100 | 5 | GB/T6093 | 0,1,2 |
الاحتياطات:
1يجب الحفاظ على سطح كتلة المقياس جاف ونظيف، وتجنب الالتصاق الغبار والدهون والمواد الأخرى،
حتى لا تؤثر على دقة القياس.
2عند وضع الكائن، تأكد من أن سطح الاتصال من الكائن وكتلة مقياس تناسب تماما
لتجنب الفراغات أو التخفيف، وإلا سيؤدي إلى انحراف نتائج القياس.
3عند قراءة القيمة على كتلة القياس، يجب أن تلاحظ بعناية وتأكد من أن خط الرؤية
عمودي على القيمة لتجنب أخطاء القراءة بسبب مشاكل زاوية المشاهدة.
4عند استخدام كتلة القياس، لا ينبغي استخدام قوة كبيرة جدا أو خدش سطح كتلة القياس،
بحيث يتجنب تدمير كتلة القياس وتسبب خطأ في القياس.
5يجب وضع كتلة المقياس في مكان جاف ومتنفس.
التطبيقات:
1كمعيار الطول لنقل قيمة القياس
2التحقق من خطأ آلة القياس.
3كوحدة قياسية، تستخدم لقياس حجم قطعة العمل عن طريق الطريقة المقارنة،
أو تستخدم لتنسيق وتعديل وضعية الصفر في آلة القياس.
4يستخدم لقياس حجم الأجزاء مباشرة.
5. يستخدم للكتابة الدقيقة في تعديل أدوات الآلات الدقيقة والآلات.
تستخدم لتعديل آلات الدقة والتمييز في التصنيع.
