API Spec 7-2 NC35 مقاييس خيوط الاتصال الرقمية للتفتيش الخيوط الدوارة الكتفية من حفر أنابيب حفر طوق
الوصف:
مقاييس خيوط الاتصال الرقمية API Spec 7-2 NC35 هي أدوات قياس اتصال دوار محترفة مصنعة بدقة وفقًا لمعيار API Spec 7 2.
يتم استخدام مقاييس الاتصال الرقمية للتفتيش على أبعاد الخيوط والتحقق من التسامح في أنابيب الحفر وخطوط الحفر ومكونات حفر حقول النفط الأخرى.
تستخدم على نطاق واسع في آلات البترول ، ومصانع تصنيع أدوات OTCG & الحفر ، ومؤسسات خدمات حقول النفط ، ومختبرات اختبار الطرف الثالث.

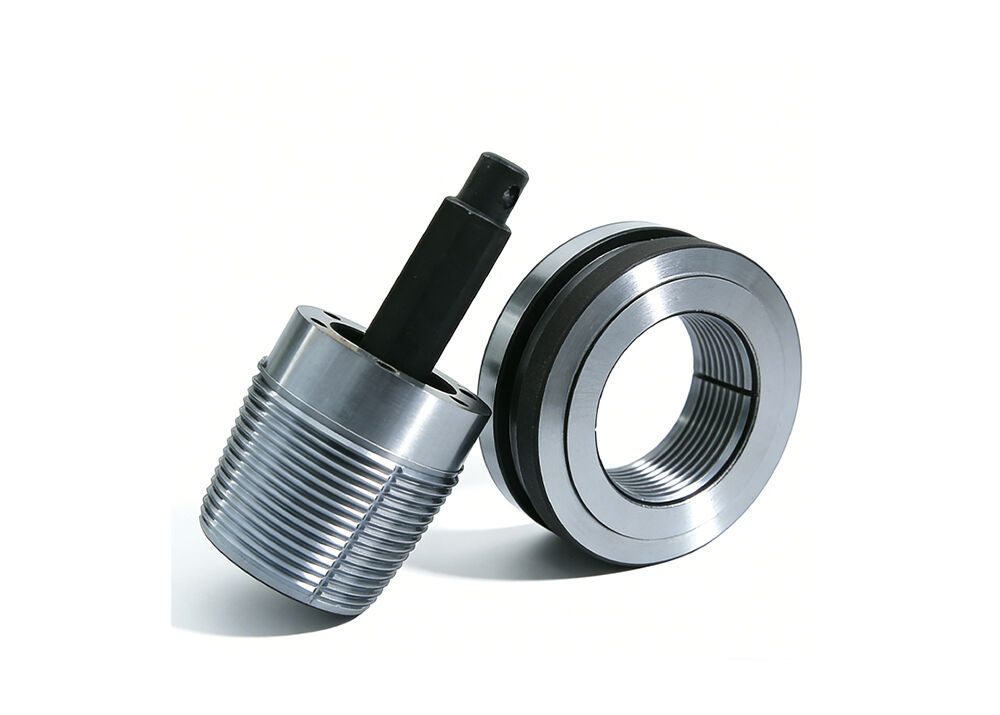

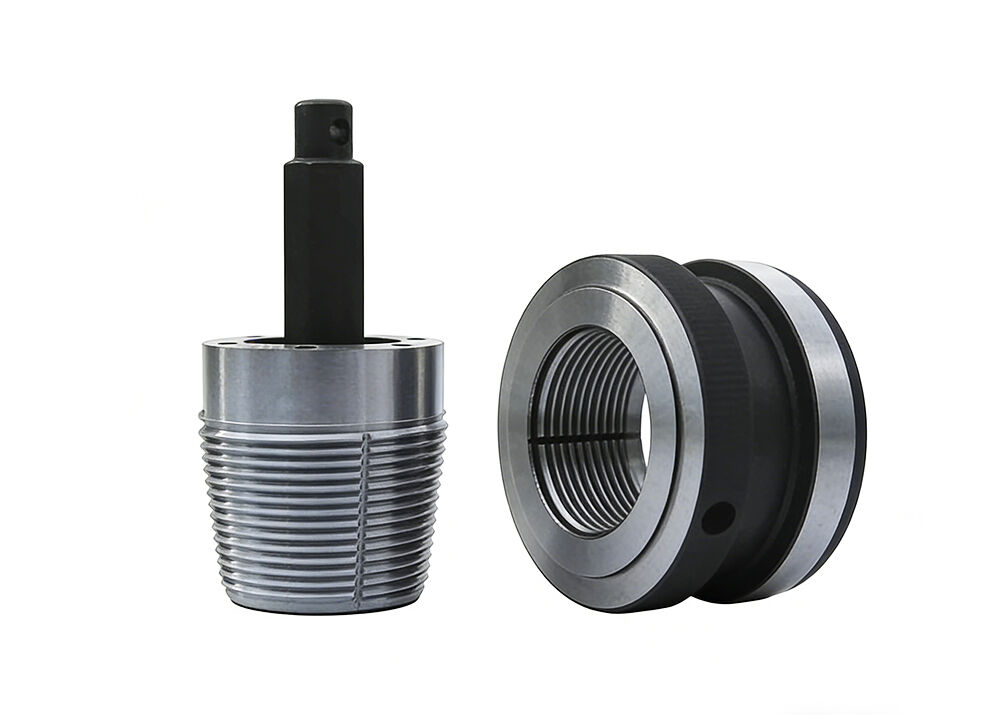

وصلات مرقمة الخيوط الدوارة للكتف العمل / حلقة رئيسية ومقاييس القابس مصنوعة من الصلب الأداة GCr15 بقسوة تصل إلى 60 63HRC ، وتوفر مقاومة ارتداء عالية ،دقة أبعاد مستقرة ومدة خدمة طويلةكل مقياس يتم فحصه بالكامل ويتم توفيره مع شهادة معايرة رسمية قبل الشحن.
المتغيرات المتاحة: مقياس عمل أو مقياس رئيس؛ مقياس حلقة، مقياس وصلة أو مجموعة كاملة من مقياس الحلقة والصلة.
بعض أحجام الخيوط المقابلة قابلة للتبادل مع اتصالات سلاسل الحفر IF القديمة.
تفاصيل سريعة:
1المعيار: API Spec 7-2
2مادة: GCr15
3صلابة: 60-63HRC
4. تأتي مع شهادة المعايرة
عند الطلب، يرجى تحديد المعلومات التالية:
1نوع وحجم الاتصالات
2المقياس الرئيسي أو المقياس العامل
3حلقة أو سدادة أو مجموعة
المواصفات:
مقياس نمط الرقم
| الحجم | شكل الخيط الذي تم فحصه | الطوق لكل 25.4 ملم | أكثر شحومة | شكل الزاوية | الرسم البياني الأساسي |
| NC10 | V-0.055 | 4.233 ((6) | 1:8 | 60 درجة | 27.000 |
| NC12 | V-0.055 | 4.233 ((6) | 1:8 | 32.131 | |
| NC13 | V-0.055 | 4.233 ((6) | 1:8 | 35.331 | |
| NC16 | V-0.055 | 4.233 ((6) | 1:8 | 40.869 | |
| NC23 | V-0.038R | 6.350 ((4) | 1:6 | 59.817 | |
| NC26 ((2 3/8 I F) | V-0.038R ((V-0.065) | 6.350 ((4) | 1:6 | 67.767 | |
| NC31 ((2 7/8 I F) | V-0.038R ((V-0.065) | 6.350 ((4) | 1:6 | 80.848 | |
| NC35 | V-0.038R | 6.350 ((4) | 1:6 | 89.687 | |
| NC38 ((3 1/2 I F) | V-0.038R ((V-0.065) | 6.350 ((4) | 1:6 | 96.723 | |
| NC40 ((4 FH) | V-0.038R ((V-0.065) | 6.350 ((4) | 1:6 | 103.429 | |
| NC44 | V-0.038R | 6.350 ((4) | 1:6 | 112.192 | |
| NC46 ((4 I F) | V-0.038R ((V-0.065) | 6.350 ((4) | 1:6 | 117.500 | |
| NC50 ((4 1/2 I F) | V-0.038R ((V-0.065) | 6.350 ((4) | 1:6 | 128.059 | |
| NC56 | V-0.038R | 6.350 ((4) | 1:4 | 142.646 | |
| NC61 | V-0.038R | 6.350 ((4) | 1:4 | 156.921 | |
| NC70 | V-0.038R | 6.350 ((4) | 1:4 | 179.146 | |
| NC77 | V-0.038R | 6.350 ((4) | 1:4 | 196.621 |
التعبئة والشحن:
![]()
ملف الشركة:
![]()
التطبيقات:
مقاسات العمل المرقمة NC35 تستخدم بشكل رئيسي في صناعة النفط والغاز.
الاحتياطات:
1لا يسمح بلمس سطح العمل للمقياس بأيديك، حتى لا تسبب صدأ.
2فحص بانتظام لمعرفة ما إذا كان هناك أي تلف أو صدأ أو تشوه. إذا وجدت أن المقياس يبدأ في صدأ،
يجب أن تضعها في البنزين وتغمسها لفترة من الزمن ثم تخرجها وتمسحها بعناية وتطبق زيت مضاد للصدأ
3لا تحافظ على الأسطح العاملة للمقياسين معًا، وإلا فإن الأسطح العاملة
سيتم لصقها ببعضها البعض، وسيتم تلف المقياس دون داع عند فصلها بالقوة الخارجية.
4بعد استخدام المقياسات المتدلية ، يجب مسحها ونظيفها وتخزينها في حالة جافة.
الأسئلة الشائعة:
س1: ما هي أدوات الحفر التي يمكن أن تختبر هذا المقياس؟
A1: يستخدم أساسا للتفتيش الخيوط من أنابيب الحفر، طوق الحفر وغيرها من مكونات الاتصال الدوارة الكتف.
س2: كيف تحزم مقاييس الدقة؟
ج2: جميع المقاييس معبأة بالزيت المضاد للصدأ، والصندوق الداخلي المهني والصندوق الخشبي للتصدير لتجنب الأضرار أثناء النقل.
س3: كيف تتعامل مع الصدأ على مقياس الخيط؟
ج3: قم بتغطية المقياس بالبنزين، ومسحه بعناية، ثم ضع زيت مضاد للصدأ للصيانة.
