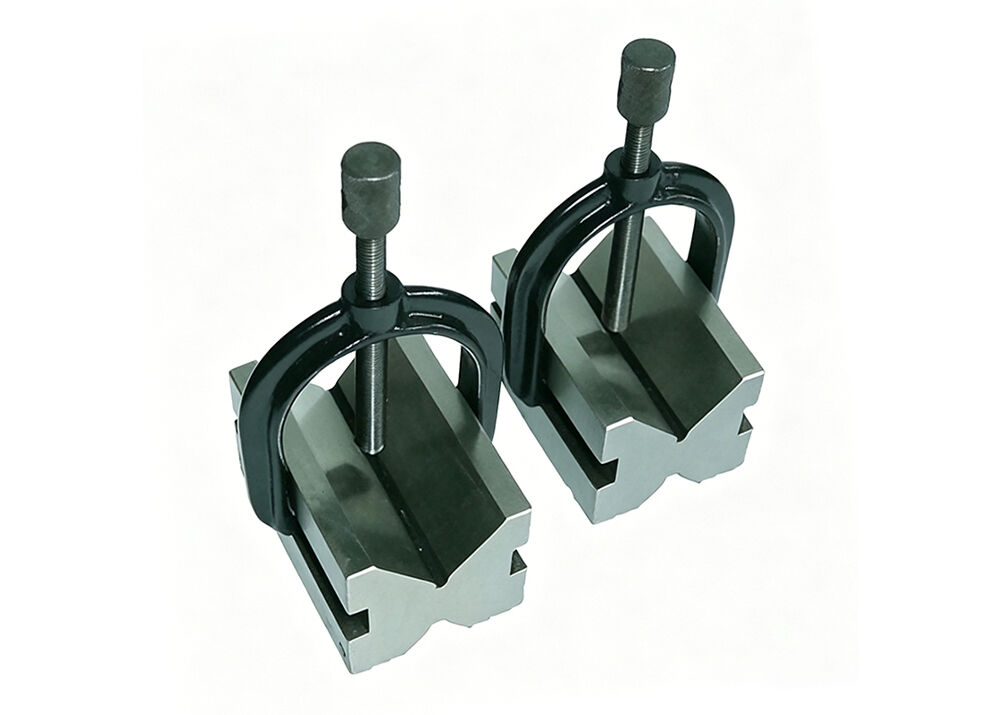

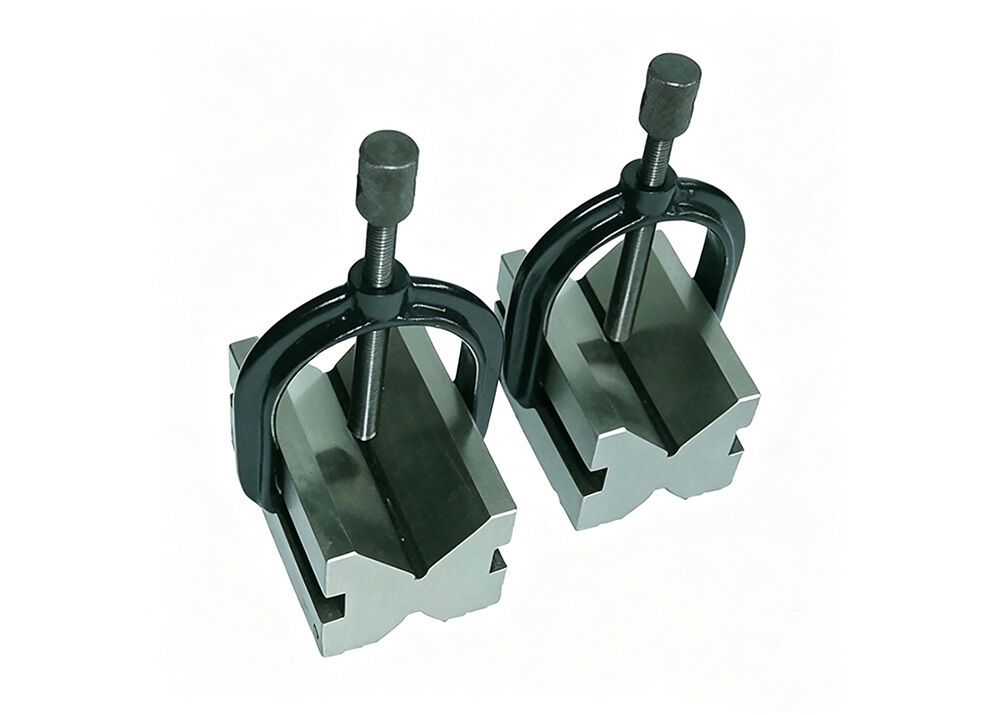

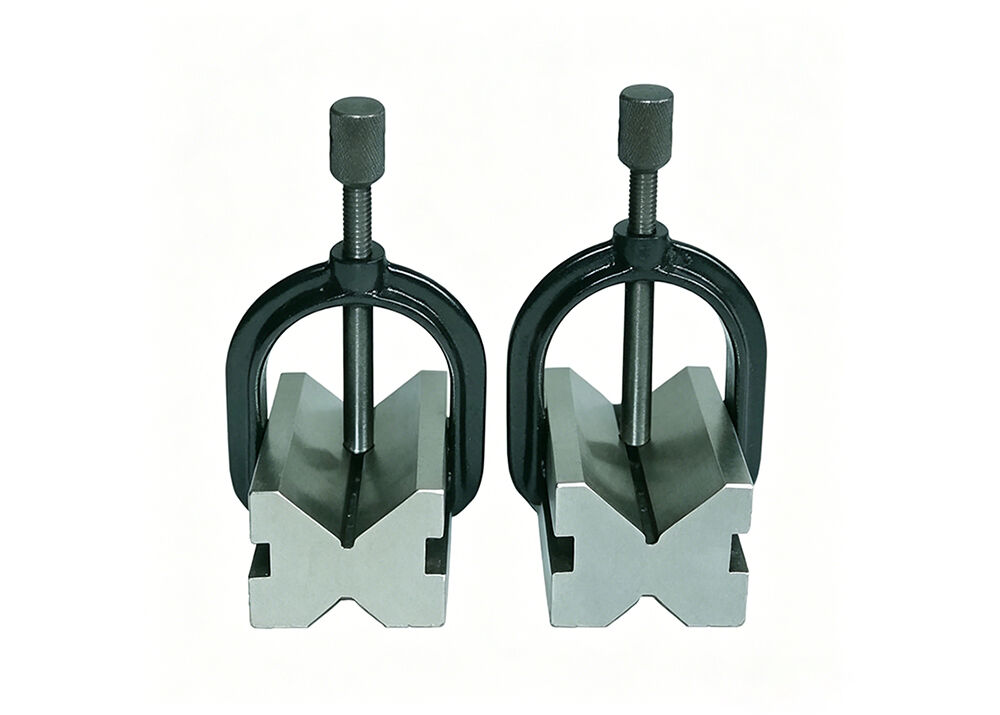

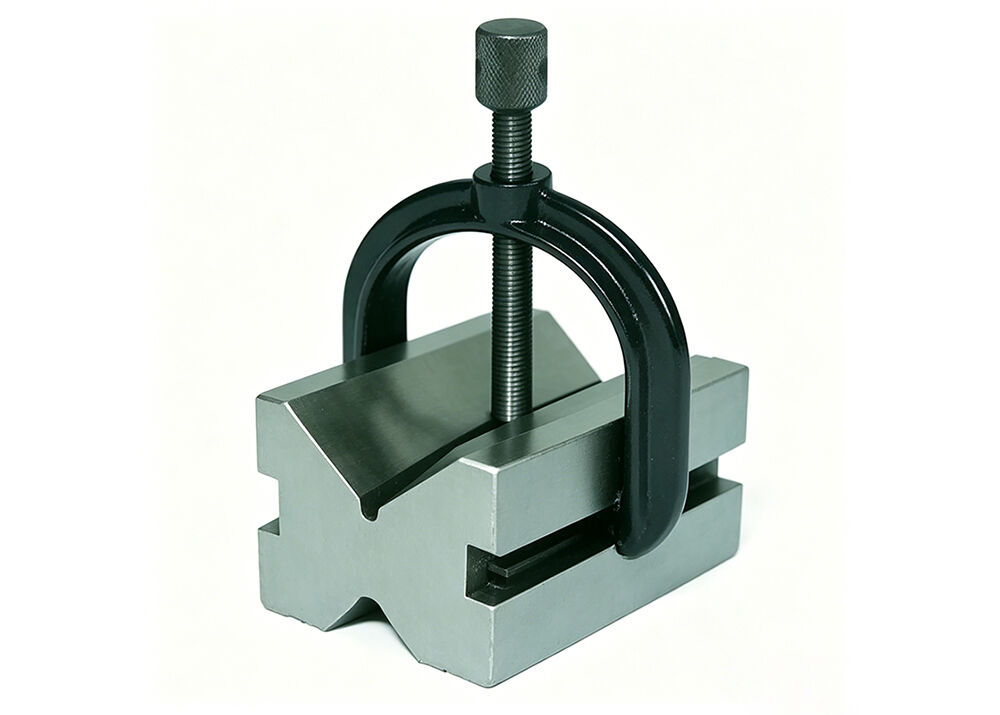

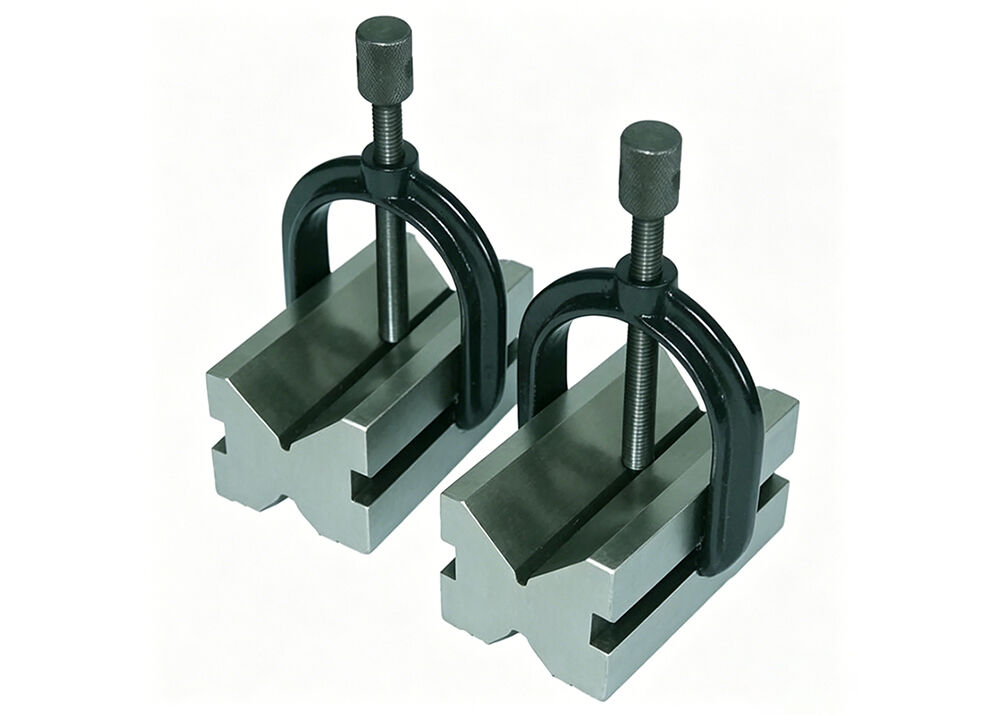

كتل صناعية من الدرجة V مجموعة كتل V عالية الدقة لمعالجة تصميم غرفة الأدوات وفحص العمل
-
إبراز
مجموعات في بلوك صناعية
,في بلوك عالية الدقة لغرف الأدوات
,في بلوك للمعالجة التصميمية
-
ضمانسنة واحدة
-
يكتبموقف مغناطيسي
-
مادةفولاذ عالي الجودة وصلابة HRC55-62
-
لونأسود
-
ميزةزوايا 90 درجة على شكل حرف V
-
لقط5-35
-
الأبعاد (L × W × H)45 × 41 × 35 ملم
-
التطبيقاتتستخدم في وظائف التخطيط والتصنيع والفحص
-
طَردصندوق ورقي
-
مكان المنشأشنشي، الصين
-
اسم العلامة التجاريةKM
-
إصدار الشهاداتISO DIN GB RoHS
-
رقم الموديلكم-644-1
-
تفاصيل التغليفصندوق ورقي 21*12*8سم/القطعة 1.30 كجم/القطعة
-
وقت التسليمفي غضون 15 يوما
-
شروط الدفعT / T، L / C، D / P، D / A، باي بال، الخ.
-
القدرة على العرض50000 قطعة/شهر
كتل صناعية من الدرجة V مجموعة كتل V عالية الدقة لمعالجة تصميم غرفة الأدوات وفحص العمل
مجموعات قوالب V صناعية عالية الدقة لقوالب الأدوات والتصميم والمعالجة والفحص
الوصف:
قوالب V هي أدوات تثبيت احترافية تسمح للمشغلين بتحديد وتثبيت قطع العمل بشكل آمن لعمليات التشغيل الآلي والفحص. تم صقل القاعدة والأسطح الجانبية وأسطح التلامس على شكل V بالكامل بدقة، مما يوفر مستويات مرجعية مستقرة وموثوقة وقابلة للتكرار لضمان نتائج متسقة في التشغيل الآلي والقياس.
للحفاظ على الدقة طويلة الأمد، تتطلب قوالب V فحصًا دوريًا. قوالب V الخاصة بنا معالجة بالحرارة بالكامل ومصنعة بدقة، مما يضمن أداءً مستقرًا كأدوات تثبيت موثوقة في ورشة العمل.
تثبت أسطح التلامس المزدوجة المميزة على شكل V المكونات بما في ذلك القضبان المستديرة والسلع الأنبوبية وأجزاء العمود بإحكام. تستقر قطع العمل بالتساوي على كلا وجهي شكل V، مما يوزع ضغط التثبيت بالتساوي. هذه القوة الموحدة تثبت قطعة العمل في وضع ثابت للطحن الدقيق، والتجليخ، ووضع العلامات، واختبار عدم الاستقامة.
تم بناء كل زوج متطابق من قوالب V من فولاذ عالي الجودة، ومعالج بالحرارة إلى HRC 55-62 لمقاومة فائقة للتآكل. تتميز بزاوية V قياسية 90 درجة وتُقدم مع أقواس تثبيت متطابقة، وتحقق قوالب V بمواصفات المتر والبوصة لدينا دقة عالية تصل إلى 0.005 مم (0.0002 بوصة).
تفاصيل سريعة:
1. تستخدم لأعمال وضع العلامات والتشغيل الآلي والفحص.
2. مصنوعة من فولاذ عالي الجودة وصلابة HRC55-62.
3. زوايا V 90 درجة.

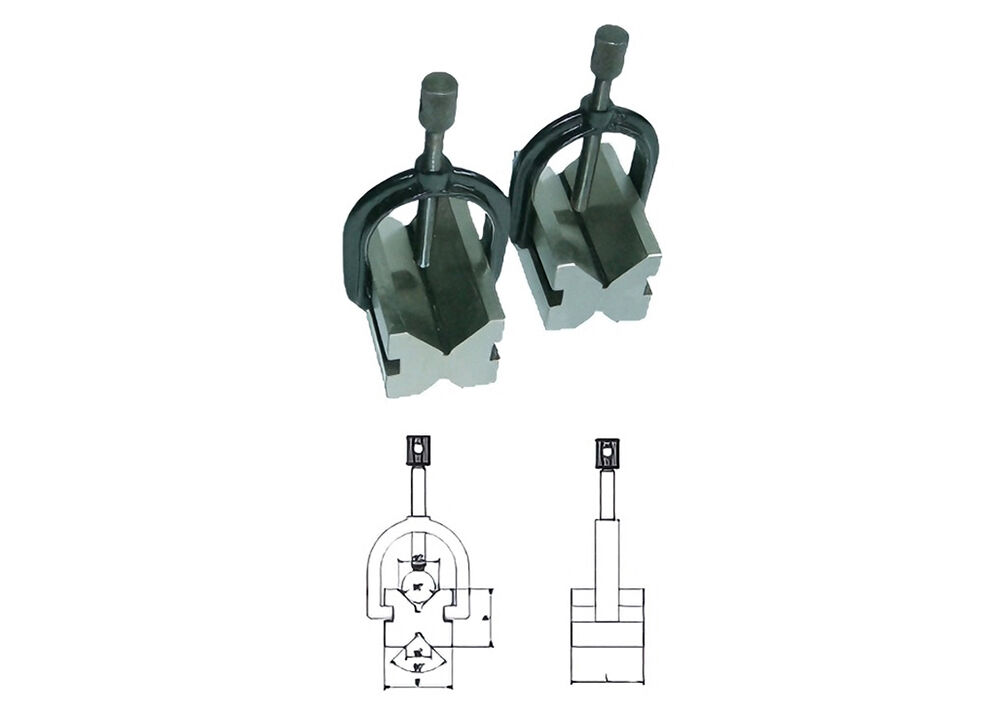

المواصفات:
|
رقم الطلب |
الأبعاد (الطول × العرض × الارتفاع) |
الدقة |
التثبيت |
|
KM-644-1 |
45 × 41 × 35 مم |
0.005 مم |
5-35 |
|
KM-644-2 |
70 × 45 × 41 مم |
0.005 مم |
5-42 |
|
KM-644-3 |
70 × 63 × 44 مم |
0.005 مم |
5-46 |
|
KM-644-4 |
125 × 90 × 70 مم |
0.005 مم |
8-60 |
|
KM-644-5 |
105 × 105 × 78 مم |
0.005 مم |
8-66 |
|
KM-644-6 |
60 × 60 × 50 مم |
0.005 مم |
5-34 |
|
KM-644-7 |
35 × 35 × 30 مم |
0.005 مم |
3-16 |
|
KM-644-8 |
1-3/4 × 2-3/4 × 1-5/8 |
0.0002 بوصة |
5-38 |
|
KM-644-9 |
2-3/4 × 2-1/2 × 1-3/4 |
0.0002 بوصة |
5-34 |
|
KM-644-10 |
4-7/8 × 3-1/2 × 2-3/4 |
0.0002 بوصة |
8-66 |
أبرز مميزات المنتج:
1. أسطح مرجعية مصقولة بدقة
تم صقل القاعدة والأسطح الجانبية وأسطح التلامس على شكل V بالكامل بدقة، مما يوفر مستويات مرجعية مستقرة وقابلة للتكرار
لأعمال وضع العلامات،التشغيل الآلي والفحص.
2. تصميم تثبيت محسّن على شكل V
توزع أسطح التلامس المزدوجة القياسية بزاوية 90 درجة قوة التثبيت بالتساوي، مما يؤمن القضبان المستديرة والأعمدة وقطع العمل الأنبوبية بإحكام
في وضع ثابت أثناء الاختبار والمعالجة.3. صلابة عالية وعمر خدمة طويل
مصنوعة من فولاذ ممتاز ومعالجة بالحرارة إلى HRC 55-62، مما يوفر مقاومة فائقة للتآكل
للاستخدام الثقيل طويل الأمد في ورشة العمل.
4. تُقدم كأزواج متطابقة مع مشابكتتضمن المجموعة الكاملة قوالب V متطابقة وأقواس تثبيت متطابقة. مواصفات الأبعاد المترية والبوصة
تغطي
مجموعة واسعة من أحجام قطع العمل.
5. تطبيق واسع للقياس الدقيقأداة تثبيت مثالية لاختبار عدم استقامة الأعمدة، وفحص أنابيب البترول، ووضع العلامات، والتجليخ، والطحن، ومراقبة الجودة في مختبرات الآلات والقياس.
التطبيقات:
قوالب V الفولاذية الدقيقة مع المشابك هي أدوات تثبيت أساسية تُستخدم على نطاق واسع في ورش الآلات،
ورش CNC،
غرف الأدوات
