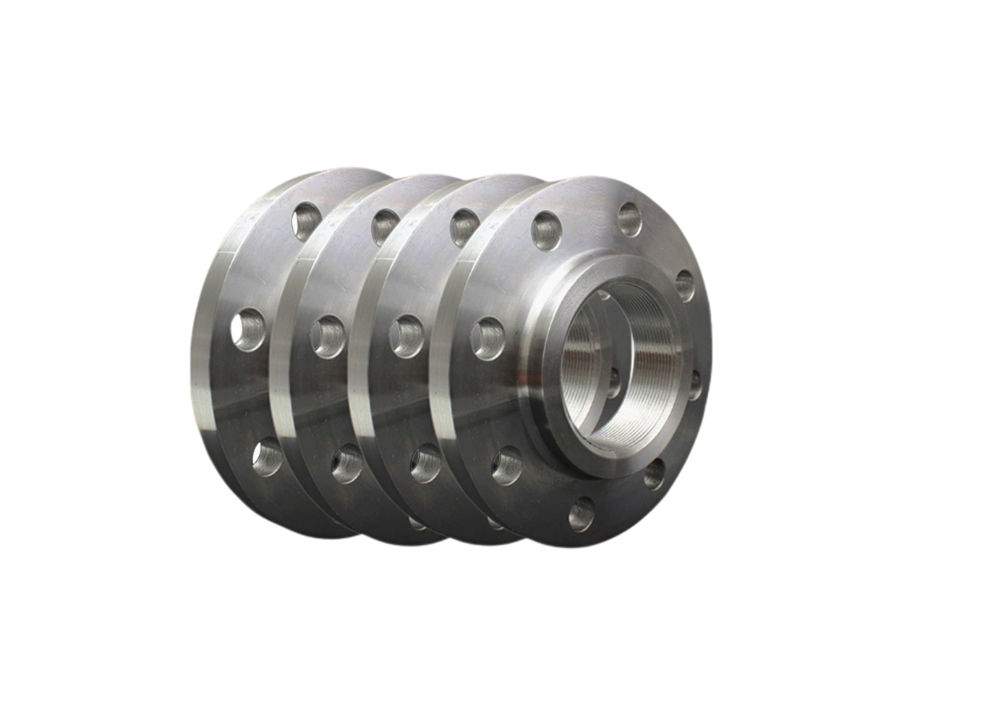

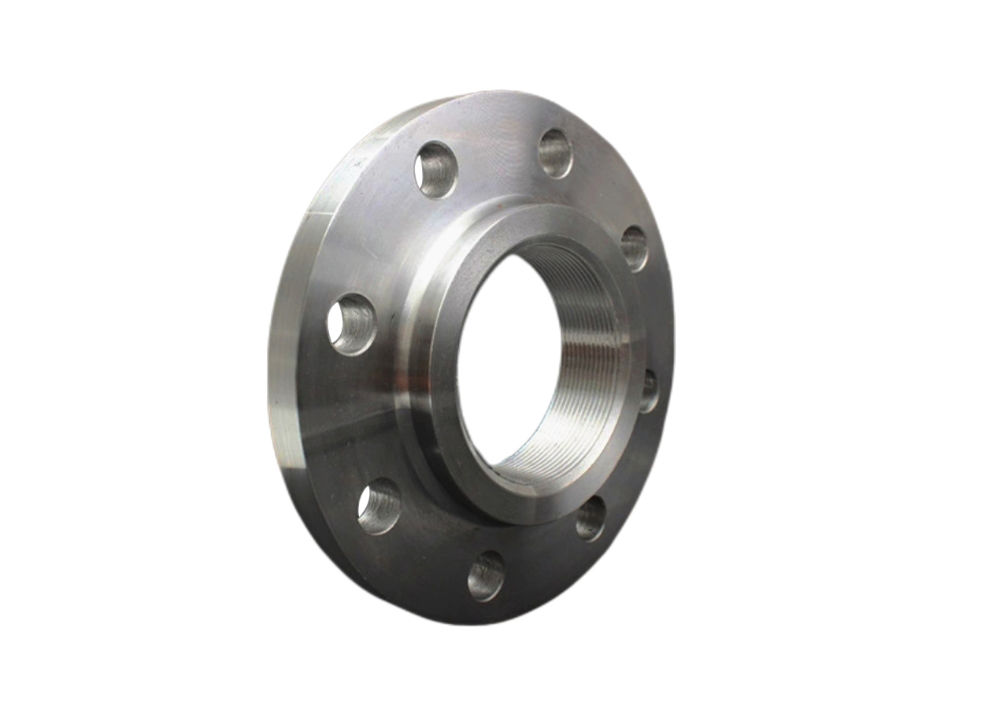

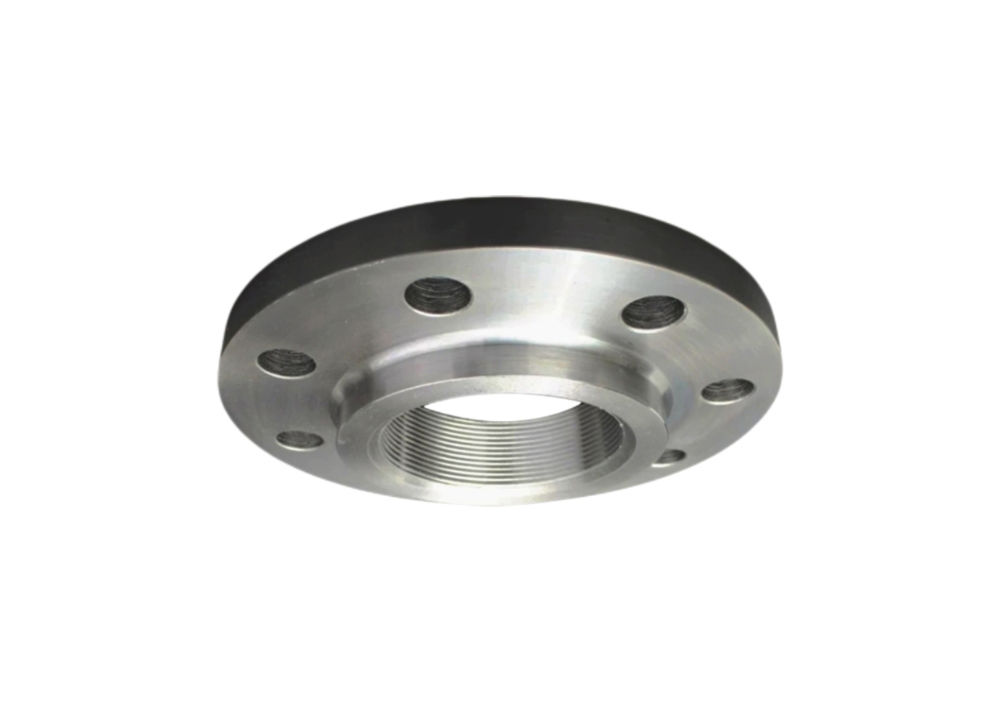

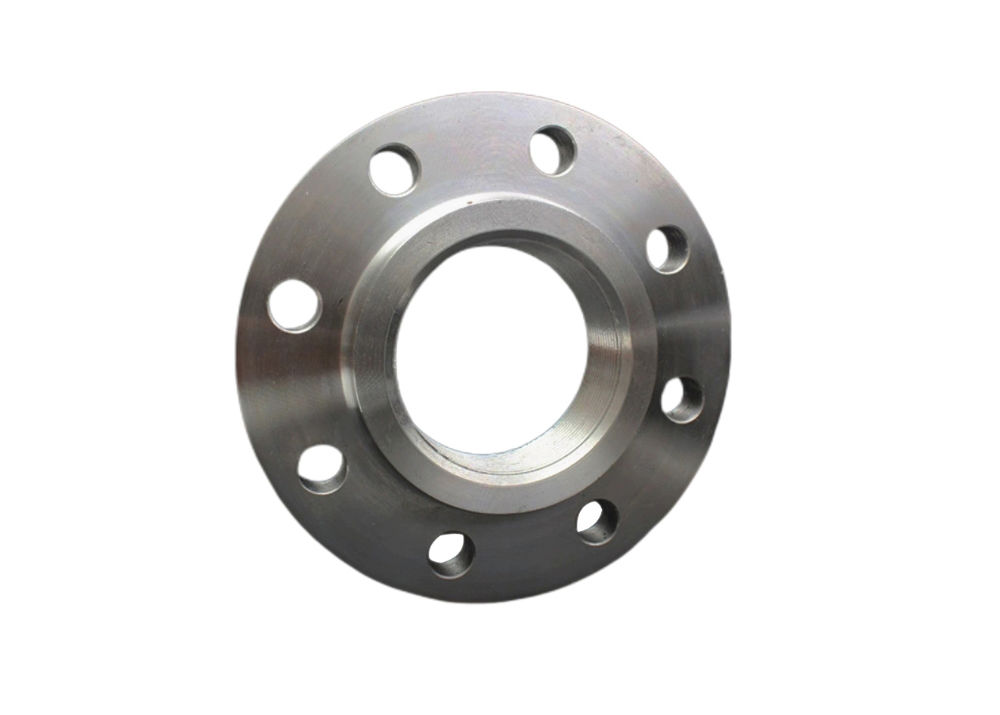

أجهزة التطويق ذات الخيوط المصممة للأنابيب من الدرجة 150 من التيتانيوم المستخدمة في خطوط الأنابيب ذات الضغط العالي
-
إبراز
فولاذ من التيتانيوم ذات الخيوط الفئة 150,شفرة تيتانيوم مزورة RF/FF,شفرة التيتانيوم NPS 1/2-6
,Forged titanium RF/FF flange
,Titanium flange NPS 1/2-6
-
تعيين الموادTA1 ، TA2 ، TA9 ، TA10 ، GR1 ، GR2 ، GR7 ، GR12 ، GR16 ، N5 ، N6 ، N7 إلخ.
-
مقاسNPS 1/2-NPS 6
-
OEM/ODMمتاح
-
ضغطالفئة 150 ، class300
-
التقنياتمزورة
-
سطح الختمRF ، FF
-
مكان المنشأشنشي ، الصين
-
اسم العلامة التجاريةVOTECH
-
إصدار الشهاداتASME,ANSI
-
رقم الموديلclass150
-
تفاصيل التغليفحالة خشبية قياسية تصدير ، أو يمكن تخصيصها
-
وقت التسليم7-15 أيام
-
شروط الدفعL/C ، D/A ، D/P ، Moneygram ، Western Union ، T/T.
-
القدرة على العرض100ton/شهر
أجهزة التطويق ذات الخيوط المصممة للأنابيب من الدرجة 150 من التيتانيوم المستخدمة في خطوط الأنابيب ذات الضغط العالي
تتوفر شفاهات التيتانيوم الملولبة بأحجام من NPS 1/2 إلى NPS 6، كما تتوفر تصميمات مخصصة بناءً على مواصفات أو رسومات العميل. يتم تصنيع شفاهات التيتانيوم الخاصة بنا وفقًا للمعايير الدولية ASME لتلبية المتطلبات المتنوعة لعملائنا العالميين.
شفاهات التيتانيوم الملولبة هي وصلات نهاية الأنابيب المصنوعة من التيتانيوم أو سبائك التيتانيوم غير الحديدية. وهي تستخدم وصلات ملولبة بدلاً من اللحام، باستخدام التجويف الداخلي للشفة المصنوعة لتشكيل خيوط الأنابيب. تشمل المزايا سهولة التركيب والصيانة، وهي مناسبة لأنظمة الأنابيب التي لا يُسمح فيها باللحام، خاصة في بيئات الضغط المنخفض.
تُستخدم شفاهات الأنابيب الملولبة المصنوعة من التيتانيوم على نطاق واسع في أنظمة الأنابيب في صناعات مثل المعالجة الكيميائية، وتكرير البترول، والهندسة البحرية، وتوليد الطاقة، والأدوية، وتجهيز الأغذية. وهي مناسبة بشكل خاص للتعامل مع الوسائط شديدة التآكل مثل حمض الهيدروكلوريك وحمض الكبريتيك ومياه البحر. تسمح مقاومة التآكل العالية للتيتانيوم بالحفاظ على السلامة الهيكلية وموثوقية الإغلاق في البيئات القاسية، مما يقلل بشكل كبير من تكاليف الصيانة وإطالة عمر المعدات. علاوة على ذلك، بالمقارنة مع شفاهات الفولاذ المقاوم للصدأ أو الفولاذ الكربوني التقليدي، توفر شفاهات التيتانيوم وزنًا أقل، مما يجعلها ذات قيمة للتطبيقات المتطورة التي تتطلب تقليل الوزن.
- المعيار:ASME, ANSI
- تسمية المادة:TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 إلخ.
- الحجم:NPS 1/2-NPS 6
- OEM & ODM:متوفر
- الضغط:الفئة 150، الفئة 300
- التقنيات:مطروق
- سطح الإغلاق:RF, FF
- النوع:شفة ملولبة
- التعبئة والتغليف:علبة خشبية قياسية للتصدير، أو خيارات مخصصة متاحة
- التطبيق:البترول، الكيماويات، بناء السفن، المستحضرات الصيدلانية، المعادن، الآلات، تجهيز الأغذية، والصناعات ذات الصلة
|
البعد الاسمي |
القطر الخارجي لأنابيب الصلب |
حجم الاتصال |
سمك الشفة |
النهاية الكبيرة من عنق الشفة |
ارتفاع الشفة |
مواصفات خيط الأنبوب Rc أو NPT |
|||||
|
DN |
NPS |
القطر الخارجي للشفة |
قطر الدائرة المركزية لفتحة المسمار |
قطر فتحة المسمار |
برغي |
عدد فتحات البراغي |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
14 |
1/2 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
14 |
3/4 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
16 |
1 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
19 |
1-1/4 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
21 |
1-1/2 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
24 |
2 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
27 |
2-1/2 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
29 |
3 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
32 |
4 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
2.3 |
164 |
35 |
5 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
38 |
6 |
تُظهر شفاهات التيتانيوم الملولبة مقاومة استثنائية للوسائط المسببة للتآكل بما في ذلك مياه البحر وأيونات الكلوريد. تتفوق مقاومتها للتآكل بشكل كبير على مقاومة الفولاذ المقاوم للصدأ والفولاذ الكربوني، مما يجعلها مناسبة بشكل خاص لتطبيقات الصناعة البحرية والكيميائية.
لا حاجة إلى حماية إضافية. يمكن استخدام شفاهات التيتانيوم الملولبة على المدى الطويل دون طلاء أو حماية كاثودية، مما يلغي مخاطر الصدأ ويقلل بشكل كبير من متطلبات الصيانة.
يوفر التيتانيوم قوة مماثلة للفولاذ مع 60٪ فقط من الوزن. وهذا يجعل شفاهات التيتانيوم مثالية لتطبيقات الفضاء وبناء السفن حيث يكون تقليل الوزن أمرًا بالغ الأهمية دون المساس بقدرة التحمل.
تحافظ شفاهات التيتانيوم على متانة ممتازة في ظروف درجات الحرارة المنخفضة للغاية (مثل بيئات النيتروجين السائل والأكسجين السائل)، مما يجعلها مثالية لتطبيقات الهندسة المبردة.
تحافظ سبائك التيتانيوم (مثل TA2 و TA9) على خصائص ميكانيكية مستقرة عند 300-500 درجة مئوية، مع قدرة بعض المواد على تحمل درجات حرارة أعلى لفترات محدودة.
في درجات الحرارة المرتفعة، يشكل التيتانيوم طبقة سطحية كثيفة من الأكسيد تعزل الأكسجين بشكل فعال وتمنع المزيد من أكسدة المواد.
في البيئات المسببة للتآكل، يمكن أن تدوم شفاهات التيتانيوم أكثر من عشرة أضعاف نظيراتها المصنوعة من الفولاذ المقاوم للصدأ مع الحد الأدنى من الصيانة، مما يؤدي إلى انخفاض كبير في تكاليف دورة الحياة.
في حين أن شفاهات التيتانيوم لديها تكاليف أولية أعلى، فإن عمر الخدمة الممتد ومتطلبات الصيانة الدنيا تجعلها أكثر اقتصادا بمرور الوقت مقارنة بالمواد التقليدية.
نعم. تلبي خصائص التيتانيوم غير السامة والمتوافقة حيويًا ونقاء المواد العالي متطلبات النظافة الصارمة لتطبيقات المعالجة الدوائية والغذائية.
تدعم شفاهات التيتانيوم طرق لحام مختلفة بما في ذلك لحام TIG والبلازما، مما ينتج عنه وصلات لحام عالية القوة. يمكن تصميمها بواجهات لحام مسطحة أو لحام بعقب أو ملولبة لتناسب متطلبات نظام خط الأنابيب المختلفة.
