فليانج من التيتانيوم TH من الفئة 150,شفرة الكيميائية ANSI ASME,شفرة من التيتانيوم للصناعة الكيميائية
,ANSI ASME chemical flange
,Titanium flange for chemical industry
-
تعيين الموادTA1 ، TA2 ، TA9 ، TA10 ، GR1 ، GR2 ، GR7 ، GR12 ، GR16 ، N5 ، N6 ، N7 إلخ.
-
مقاسNPS 1/2-NPS 6
-
OEM/ODMمتاح
-
ضغطالفئة 150 ، class300
-
التقنياتمزورة
-
سطح الختمRF ، FF
-
مكان المنشأشنشي ، الصين
-
اسم العلامة التجاريةVOTECH
-
إصدار الشهاداتASME,ANSI
-
رقم الموديلclass150
-
تفاصيل التغليفحالة خشبية قياسية تصدير ، أو يمكن تخصيصها
-
وقت التسليم7-15 أيام
-
شروط الدفعL/C ، D/A ، D/P ، Moneygram ، Western Union ، T/T.
-
القدرة على العرض100ton/شهر

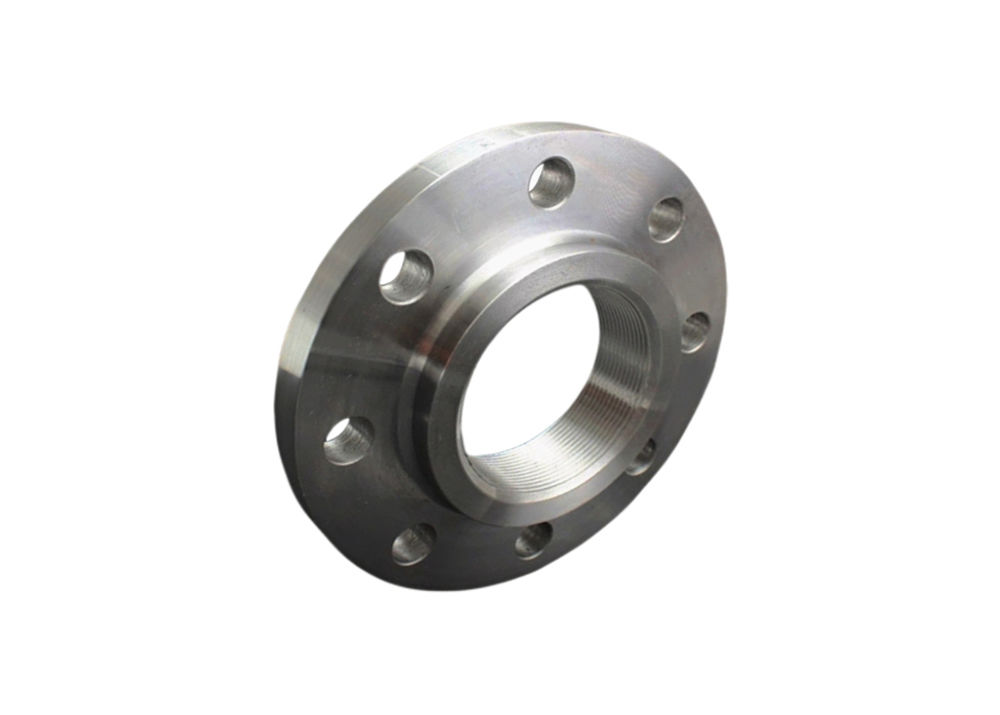

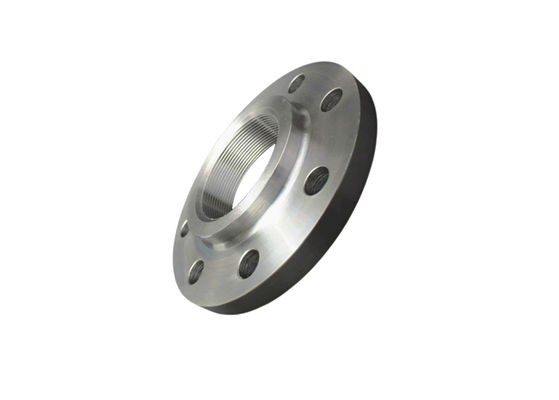

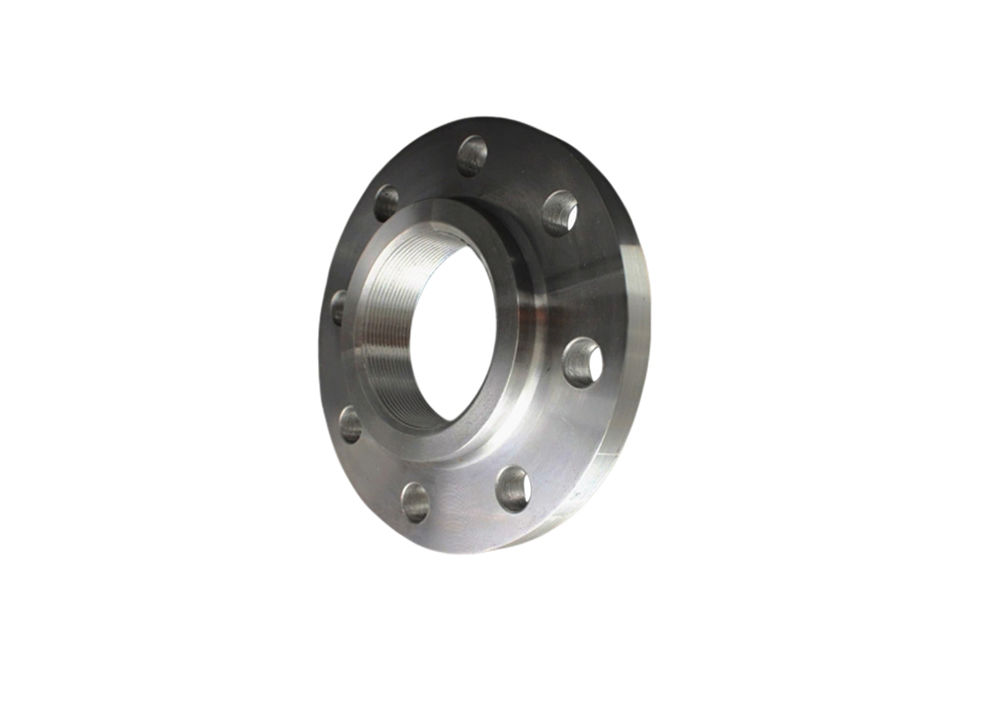

صانع فليانج التيتانيوم المهني
شرائح التيتانيوم الملفوفة هي أدوات نهاية الأنابيب المصنوعة من التيتانيوم غير الحديدي أو سبائك التيتانيوم. تستخدم الاتصالات الملفوفة بدلاً من اللحام ،باستخدام الحفرة الداخلية للشريط المصنعة لتشكيل خيوط الأنابيبالمزايا تشمل سهولة التثبيت والصيانة ، وهي مناسبة لأنظمة الأنابيب حيث لا يسمح باللحام ، وخاصة في بيئات الضغط المنخفض.
تتوفر أجهزة الفلنج المتداولة من سبيكة التيتانيوم بأحجام من NPS 1/2 إلى NPS 6 ، كما تتوفر التصاميم المخصصة بناءً على مواصفات العميل أو الرسومات.يتم تصنيع طرفات التيتانيوم لدينا وفقا صارمة لمعايير ASME الدولية لتلبية المتطلبات المتنوعة لعملائنا العالميين.
تيتانيوم الخيوط الأنبوب اللاصقة تستخدم على نطاق واسع في أنظمة الأنابيب في الصناعات مثل المعالجة الكيميائية، وتكرير البترول، والهندسة البحرية، وتوليد الطاقة، والأدوية،ومعالجة الأغذيةوهي مناسبة بشكل خاص للتعامل مع الوسائط السامة للغاية مثل حمض الهيدروكلوريك، حمض الكبريتيك، ومياه البحر.مقاومة التيتانيوم العالية للتآكل تسمح لها بالحفاظ على سلامة الهيكل وموثوقية الختم في البيئات القاسية، مما يقلل إلى حد كبير من تكاليف الصيانة ويمدد عمر المعدات. علاوة على ذلك، مقارنةً بالشرائح التقليدية من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني، توفر شرائح التيتانيوم وزنًا أقل.مما يجعلها ذات قيمة في التطبيقات الراقية التي تتطلب خفض الوزن.
القياسية:ASME، ANSI
تسمية المواد:TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 وما إلى ذلك
الحجم:NPS 1/2-NPS 6
OEM&ODM:متاحة
الضغط:الفئة 150، الفئة 300
تقنيات:مزورة
سطح الختم:RF، FF
النوع:مقطوعة بالخيط
العبوة:الصادرة القياسية الخشبية، أو يمكن تخصيصها
التطبيق:الصناعات النفطية، الكيميائية، بناء السفن، الصيدلة، المعادن، الآلات، طابع الكوع، الغذاء وغيرها
| البعد الاسمي | القطر الخارجي لأنبوب الفولاذ أ |
حجم الاتصال | سمك الشريط ج |
النهاية الكبيرة من عنق الشريط ن |
ارتفاع الجهاز هـ |
مواصفات خيوط الأنابيب Rc أو NPT | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | الـ NPS | القطر الخارجي للشريحة د |
قطر الدائرة الوسطى لثقب المسامير ك |
قطر ثقب المسامير (ل) |
السلك .. |
عدد ثقوب المسامير n ((pc) |
|||||
| 15 | نصف | 21.3 | 90 | 60.3 | 16 | M14 | 4 | 9.6 | 30 | 14 | نصف |
| 20 | 3/4 | 26.9 | 100 | 69.9 | 16 | M14 | 4 | 11.2 | 38 | 14 | 3/4 |
| 25 | 1 | 33.7 | 110 | 79.4 | 16 | M14 | 4 | 12.7 | 49 | 16 | 1 |
| 32 | 1-1/4 | 42.4 | 115 | 88.9 | 16 | M14 | 4 | 14.3 | 59 | 19 | 1-1/4 |
| 40 | 1-1/2 | 48.3 | 125 | 98.4 | 16 | M14 | 4 | 15.9 | 65 | 21 | 1-1/2 |
| 50 | 2 | 60.3 | 150 | 120.7 | 18 | الـ M16 | 4 | 17.5 | 78 | 24 | 2 |
| 65 | 2-1/2 | 76.1 | 180 | 139.7 | 18 | الـ M16 | 4 | 20.7 | 90 | 27 | 2-1/2 |
| 80 | 3 | 88.9 | 190 | 152.4 | 18 | الـ M16 | 4 | 22.3 | 108 | 29 | 3 |
| 100 | 4 | 114.3 | 230 | 190.5 | 18 | الـ M16 | 8 | 22.3 | 135 | 32 | 4 |
| 125 | 5 | 139.7 | 255 | 215.9 | 22 | M20 | 8 | 2.3 | 164 | 35 | 5 |
| 150 | 6 | 168.3 | 280 | 241.3 | 22 | M20 | 8 | 23.9 | 192 | 38 | 6 |
1ما هي الأداءات المتميزة للشفرة المتداولة من التيتانيوم من حيث مقاومة التآكل؟
فلنجات التيتانيوم ذات الخيوط لديها مقاومة قوية للغاية لوسائل التآكل مثل مياه البحر وأيونات الكلوريد. مقاومة تآكلها تتجاوز بكثير مقاومة الفولاذ المقاوم للصدأ والفولاذ الكربوني.وهي مناسبة بشكل خاص للبيئات القاسية مثل الصناعات البحرية والكيميائية.
2هل تحتاج فليانز من التيتانيوم إلى تدابير مضادة للصدأ؟
لا حاجة لذلك. يمكن استخدام شرائح التيتانيوم الملفوفة لفترة طويلة دون طلاء أو حماية كاتودية ، مما يتجنب خطر الصدأ ويقلل بشكل كبير من متطلبات الصيانة.
3أين تكمن ميزة خفيفة الوزن من شرائح التيتانيوم؟
التيتانيوم لديه قوة قريبة من الصلب، ولكن كثافته هي 60٪ فقط من الصلب،والتي تمكنها من تقليل وزن المعدات بشكل كبير في مجالات مثل الطيران والفضاء وبناء السفن مع الحفاظ على القدرة العالية على تحمل الحمل.
4كيف تعمل شفرة التيتانيوم في البيئات ذات درجات الحرارة المنخفضة؟
لا يزال بإمكان شرائح التيتانيوم الحفاظ على صلابة ممتازة في بيئات درجات الحرارة المنخفضة للغاية (مثل النيتروجين السائل والأكسجين السائل) ، مما يجعلها خيارًا مثاليًا للهندسة التخفيفية.
5كيف هي مقاومة درجات الحرارة العالية من شرائح التيتانيوم؟
سبائك التيتانيوم (مثل TA2 و TA9) يمكنها الحفاظ على خصائص ميكانيكية مستقرة عند درجات حرارة عالية تبلغ 300-500 درجة مئوية ، وبعض المواد يمكن أن تتحمل درجات حرارة أعلى لفترة قصيرة من الزمن.
6كيف تتحمل شرائح التيتانيوم الأكسدة عند درجات الحرارة العالية؟
عند درجات الحرارة العالية ، يتشكل فيلم أكسيد كثيف على سطح التيتانيوم ، والذي يمكن أن يعزل الأكسجين بفعالية ويمنع مزيد من أكسدة المادة.
7لماذا عمر الخدمة للفلنجات من التيتانيوم أطول من فولاذ المقاوم للصدأ؟
في البيئات التآكلية ، يمكن أن تكون عمر شرائح التيتانيوم أكثر من عشر مرات من الفولاذ المقاوم للصدأ ، ولا تتطلب تقريبا أي صيانة ، مما يؤدي إلى انخفاض تكلفة دورة الحياة الإجمالية.
8لماذا لا تزال شرائح التيتانيوم اقتصادية على الرغم من ارتفاع تكاليفها الأولية؟
على الرغم من أن تكلفة الشراء الأولية للشرائح من التيتانيوم مرتفعة نسبياً، إلا أن عمر الخدمة الطويل للغاية ومتطلبات الصيانة المنخفضة جداً تقلل بشكل كبير من تكلفة الاستخدام على المدى الطويل.تحسين أدائهم الاقتصادي العام.
9هل أجهزة التيتانيوم مناسبة لصناعات الأدوية والمواد الغذائية؟
نعم، التيتانيوم غير سام و غير ضار بالتناسق البيولوجي، ونقاء المواد مرتفع، يلبي تماما متطلبات النظافة الصارمة في مجالات مثل الصيدلة ومعالجة الأغذية.
10كيف هي خصائص معالجة و لحام فلانجز التيتانيوم؟
تدعم شرائح التيتانيوم طرق لحام مختلفة مثل لحام TIG وحام البلازما ، مع قوة لحام عالية. ويمكن أيضًا تصميمها في أشكال الواجهة مثل الحام المسطح ، الحام الباطن ،واللحام بالخيوط، لتلبية متطلبات أنظمة أنابيب مختلفة.
