ASTM B 16.9 Gr2 تقنية لحام وصلات الأنابيب المصنوعة من التيتانيوم على شكل حرف T، وصلات الأنابيب على شكل حرف T
-
إبراز
ASTM B 16.9 تيتانيوم تخفيض Tee,تقنية اللحام تقليل التيتانيوم
,Welding Technique Titanium Reducing Tee
-
تعيين الموادTA1/TA2/TA9/TA10/GR1/GR2/GR7/GR12/N5/N6 وما إلى ذلك
-
تصنيع المعدات الأصلية وأوديإممتاحة
-
التشطيب السطحيتفجير الرماية ، والتفجير الرملي
-
التقنياتاللحام ، سلس
-
الحجمDN15 × 15 × 10-DN125 × 125 × 80
-
مكان المنشأشانشي، الصين
-
اسم العلامة التجاريةVOTECH
-
إصدار الشهاداتASTM B16.9，GB/T27684-2011
-
رقم الموديلDN أو NPS وفقًا لاحتياجاتك
-
تفاصيل التغليفحالة خشبية قياسية تصدير ، أو يمكن تخصيصها
-
وقت التسليم7-15 يوما
-
شروط الدفع، L / C، D / A، D / P، T / T، ويسترن يونيون، موني جرام
-
القدرة على العرض100 طن/شهر
ASTM B 16.9 Gr2 تقنية لحام وصلات الأنابيب المصنوعة من التيتانيوم على شكل حرف T، وصلات الأنابيب على شكل حرف T
يجب أن يحدد اختيار واستخدام أجهزة تقليص الأنبوب من التيتانيوم من خلال سيناريوهات التطبيق المحددة والمتطلبات.
يجب أن يكون قطرها وضغط العمل وخصائص الوسيطاعتبرت.
تغطية مواصفات أدوات أنابيب التخفيف DN15×15×10-DN125×125×80,كما أنها تدعم التخصيص غير القياسي
وفقًا لذلكللعميلويتم تصنيع التيتانيوم المساواة الصليبية الأدوات المصممة للأنابيب بشكل حاسم
المعيار الدقيقبما في ذلك ASME B16.9,المعايير الدولية GB/T27684-2011 لتلبية متطلبات مختلفة من العملاء
حول العالم.

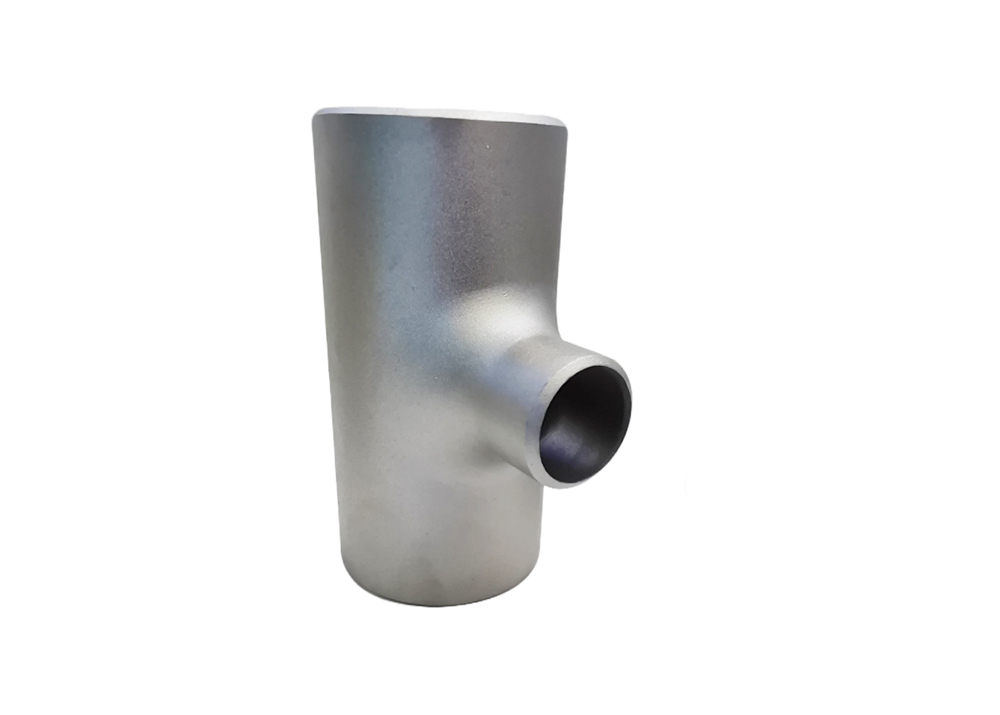

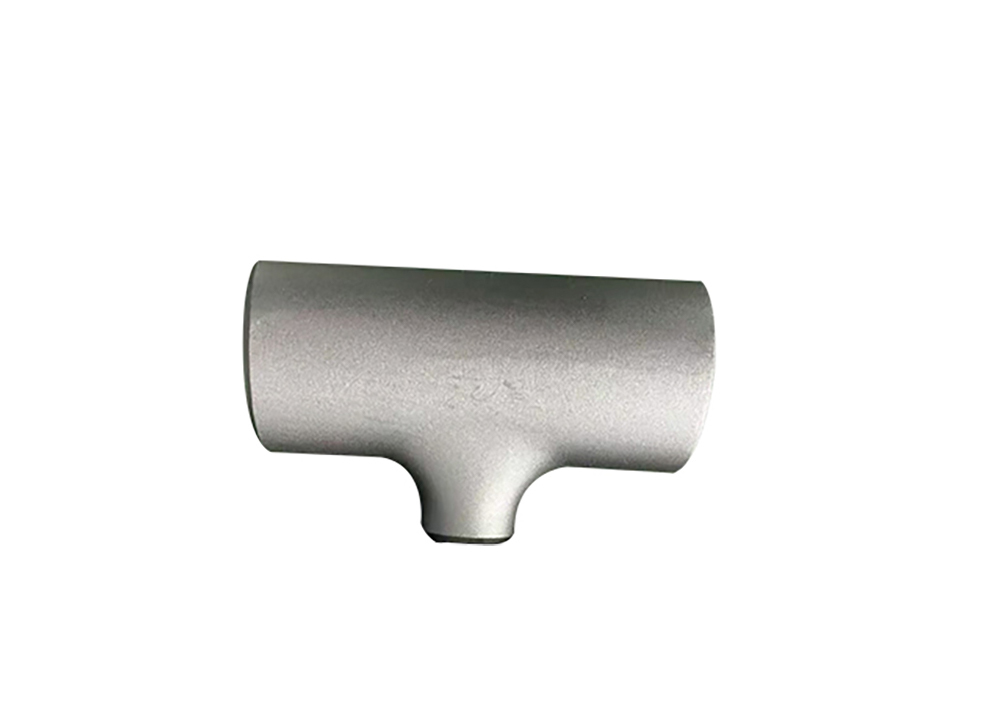

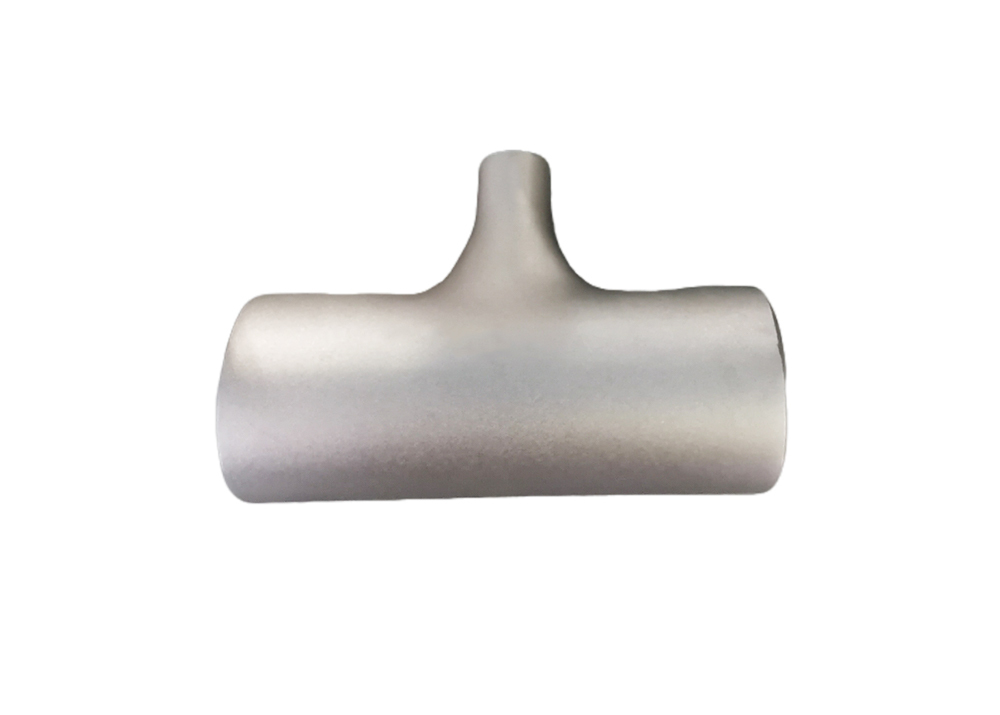

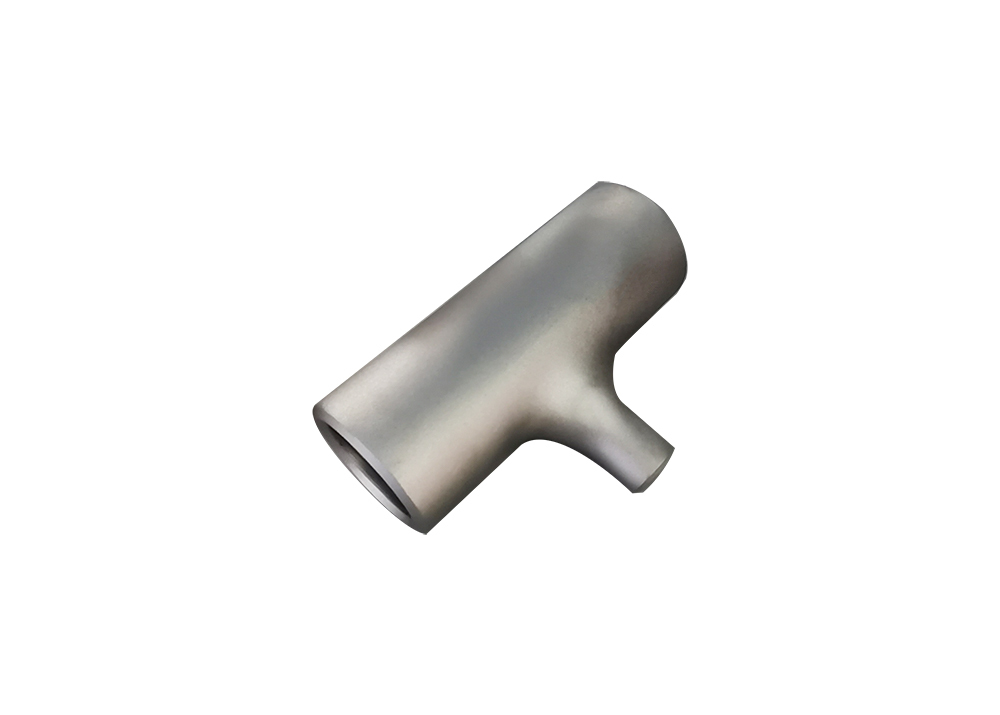

تيتانيوم تخفيض تي مع ثلاثة فتحات، عادة ما تستخدم في فروع خطوط الأنابيب الرئيسية لتغيير اتجاه السائل
يمكن استخدامه في حالات مختلفة حيث تحتاج ثلاثة أنابيب متطابقة أو مختلفة إلى التقارب، ويأتي في شكل T
وعلى شكل Y، مع أنواع متعددة. خلال عملية التصنيع، عادة ما تتبنى تيتانيوم تي تقنيات محددة لضمان
لديهم أداء جيد في الختم وقوة هيكلية.
|
المعيار |
ASTM B16.9,GB/T27684-2011 |
|
تسمية المواد |
TA1/TA2/TA9/TA10/GR1/GR2/GR7/GR12/N5/N6 الخ |
|
الحجم |
DN15×15×10-DN125×125×80 |
| صناعة المعدات الأولية |
متاحة |
|
التشطيب السطحي |
رصاصة، رمل |
|
تقنيات |
لحام، بدون خياطة |
|
النوع |
تيتانيوم تخفيض Tee |
|
التعبئة |
الصادرة القياسية الخشبية، أو يمكن تخصيصها |
|
التطبيق |
الصناعات الكيميائية والبتروكيماوية والصناعات العامة: الخلايا الكهربائية، المفاعلات، أبراج التقطير، المركزات، الفاصلات، مبادلات الحرارة، خطوط الأنابيب، الأقطاب الكهربائية، الخ في الكلور القلي، الرماد الصودي،البلاستيكصناعات البترول والكيمياء والمعادن وإنتاج الملح وغيرها. الهندسة البحرية: خطوط أنابيب لتحلية مياه البحر، مضخات، صمامات، أدوات أنابيب لحفر النفط البحري، الخ |
|
القطر الاسمي |
القطر الخارجي عند الشق d |
من الوسط إلى النهاية |
||||
|
ممر الأنابيب T |
المخرج M |
ممر الأنابيب C |
المخرج M |
|||
|
السلسلة I |
Ⅱالسلسلة |
السلسلة I |
Ⅱالسلسلة |
|||
|
15X15X10 |
21.3 |
18 |
17.3 |
14 |
25 |
25 |
|
15X15X8 |
21.3 |
18 |
13.7 |
10 |
25 |
25 |
|
20X20X15 |
26.7 |
25 |
21.3 |
18 |
29 |
29 |
|
20×20×10 |
26.7 |
25 |
17.3 |
14 |
29 |
29 |
|
25X25X20 |
33.4 |
32 |
26.7 |
25 |
38 |
38 |
|
25X25X15 |
33.4 |
32 |
21.3 |
18 |
38 |
38 |
|
32X32X25 |
42.2 |
38 |
33.4 |
32 |
48 |
48 |
|
32X32X20 |
42.2 |
38 |
26.7 |
25 |
48 |
48 |
|
32X32X15 |
42.2 |
38 |
21.3 |
18 |
48 |
48 |
|
40X40X32 |
48.3 |
45 |
42.2 |
38 |
57 |
57 |
|
40X40X25 |
48.3 |
45 |
33.4 |
32 |
57 |
57 |
|
40 × 40 × 20 |
48. 3 |
45 |
26.7 |
25 |
57 |
57 |
|
40X40X15 |
48.3 |
45 |
21.3 |
18 |
57 |
57 |
|
50×50×40 |
60.3 |
57 |
48.3 |
45 |
64 |
60 |
|
50×50×32 |
60. 3 |
57 |
42.2 |
38 |
64 |
57 |
|
50×50×25 |
60.3 |
57 |
33.4 |
32 |
64 |
51 |
|
50×50×20 |
60.3 |
57 |
26.7 |
25 |
64 |
44 |
|
65X65X50 |
73.0 |
76 |
60.3 |
57 |
76 |
70 |
|
65X65X40 |
73.0 |
76 |
48.3 |
45 |
76 |
67 |
|
65X65X32 |
73.0 |
76 |
42.2 |
38 |
76 |
64 |
|
65X65 X25 |
73.0 |
76 |
33.4 |
32 |
76 |
57 |
|
80X80X65 |
88.9 |
89 |
73.0 |
76 |
86 |
83 |
|
80X80X50 |
88.9 |
89 |
60.3 |
57 |
86 |
76 |
|
80X80X40 |
88.9 |
89 |
48.3 |
45 |
86 |
73 |
|
80X80X32 |
88.9 |
89 |
42.2 |
38 |
86 |
70 |
|
90X90X80 |
101.6 |
|
88.9 |
|
95 |
92 |
|
90X90X65 |
101.6 |
|
73.0 |
|
95 |
89 |
|
90X90X50 |
101.6 |
|
60.3 |
|
95 |
83 |
|
90X90X40 |
101.6 |
|
48.3 |
|
95 |
79 |
|
100×100×90 |
114.3 |
|
101.6 |
|
105 |
102 |
|
100×100×80 |
114.3 |
108 |
88.9 |
89 |
105 |
98 |
|
100×100×65 |
114.3 |
108 |
73.0 |
76 |
105 |
95 |
|
100×100×50 |
114.3 |
108 |
60.3 |
57 |
105 |
89 |
|
100×100×40 |
114.3 |
108 |
48.3 |
45 |
105 |
86 |
|
125×125×100 |
141.3 |
133 |
114.3 |
108 |
124 |
117 |
|
125X125X90 |
141.3 |
|
101.6 |
|
124 |
114 |
|
125×125×80 |
141.3 |
133 |
88.9 |
89 |
124 |
111 |
1:ما هي الأداء المتميزأنابيب التيتانيوم تخفيض teeمن حيث مقاومة التآكل؟
التيتانيومخفض الأنابيبلديها مقاومة قوية للغاية لوسائل التآكل مثل مياه البحر وأيونات الكلوريد.
أطفالهممقاومة التآكل تتجاوز بكثير أن من الفولاذ المقاوم للصدأ والفولاذ الكربوني ، وهي مناسبة بشكل خاص لل
البيئاتمثل الصناعات البحرية والكيميائية.
2: أفعلأنبوب التيتانيوم يقلل من الجودةتحتاج إلى تدابير مضادة للصدأ؟
لا حاجة، التيتانيومأنبوب تخفيض teeيمكن استخدامه لفترة طويلة دون طلاء أو حماية كاتودية، وتجنب
خطر الصدأوتقليل متطلبات الصيانة بشكل كبير.
3: أين ميزة الوزن الخفيفأنبوب التيتانيوم يقلل من الجودةكذبة؟
التيتانيوم لديه قوة قريبة من الصلب ، ولكن كثافته هي 60٪ فقط من الصلب ، مما يسمح له
تقليلوزن المعدات في مجالات مثل الطيران والفضاء وبناء السفن مع الحفاظ على قدرة عالية على تحمل الحمولة.
4: ما هي مقاومة أنابيب التيتانيوم لدرجات الحرارة العالية؟
سبائك التيتانيوم (مثل TA2 و TA9) يمكن أن تحافظ على خصائص ميكانيكية مستقرة في درجات حرارة عالية من 300-500°C,
وبعضالمواد يمكن أن تتحمل درجات حرارة أعلى لفترة قصيرة من الزمن.
5:لماذا ؟تيتانيوم غير متساويةما زالت اقتصادية على الرغم من ارتفاع تكاليفها الأولية؟
على الرغم من أن تكلفة الشراء الأوليةتيتانيوم غير متساويةهو مرتفع نسبيا، حياتهم الطويلة جدا
احتياجات الصيانة تقلل بشكل كبير من تكلفة الاستخدام على المدى الطويل، مما يحسن الأداء الاقتصادي العام.
6: هلتيتانيوم تثبيت تقليل تيمناسبة لصناعات الأدوية والمواد الغذائية؟
أجل، التيتانيوم غير سام و غير ضار و متوافق بيولوجي و نقاء المادة مرتفع
متطلباتمن مجالات مثل الأدوية ومعالجة الأغذية.
