مقياس UNF 10-32 Go و NoGo مع شهادة المعايرة
-
إبراز
مقياس سدادة UNF 10-32,مقياس سدادة UNF للذهاب واللا ذهاب,شهادة معايرة مقياس سدادة UNF
,Go and NoGo UNF Plug Gauge
,Calibration Certificate UNF Plug Gauge
-
الضمانسنة واحدة
-
النوعمقياس توصيل الخيط
-
كائن القياساختبار المواضيع الموحدة
-
الموادأداة الصلب
-
استخدامللعمل والتفتيش
-
الحجم10-32
-
الدقة2 ب ، 3 ب
-
طريقة القياسيدوي
-
الحزمةABS BOX
-
مكان المنشأشانشي، الصين
-
اسم العلامة التجاريةKM
-
إصدار الشهاداتISO DIN GB RoHS
-
تفاصيل التغليفمربع ABS 10*2*2cm/قطعة 0.04 كجم/قطعة
-
وقت التسليمخلال 15 أيام
-
شروط الدفعT/T ، L/C ، D/P ، D/A ، Western Union ، PayPal ، Moneygram
-
القدرة على العرض50000 قطعة / شهر

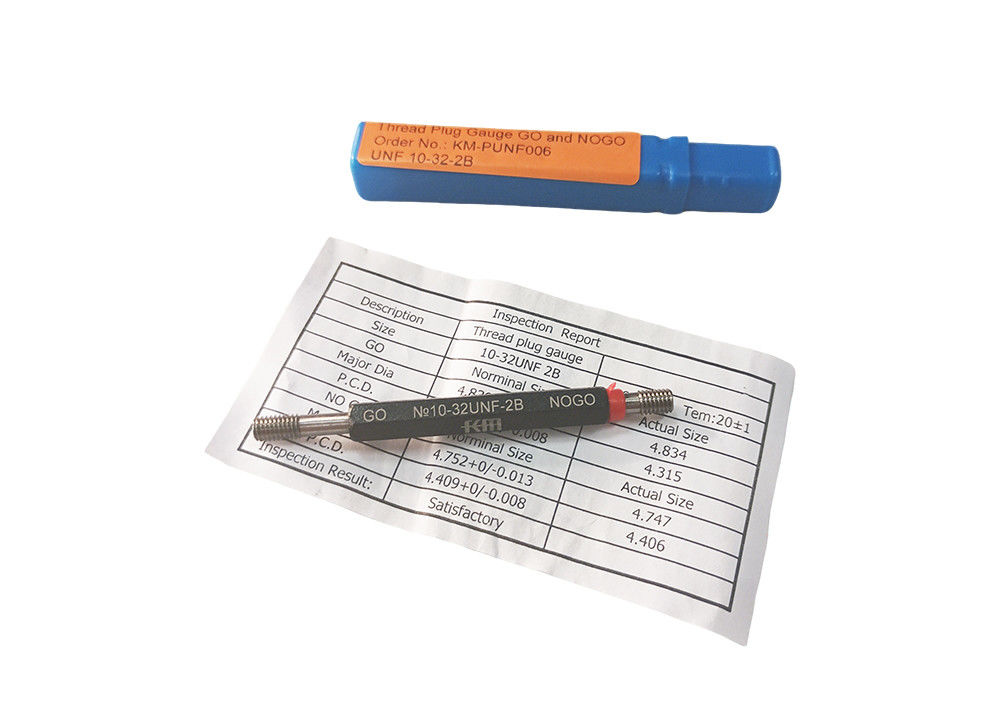

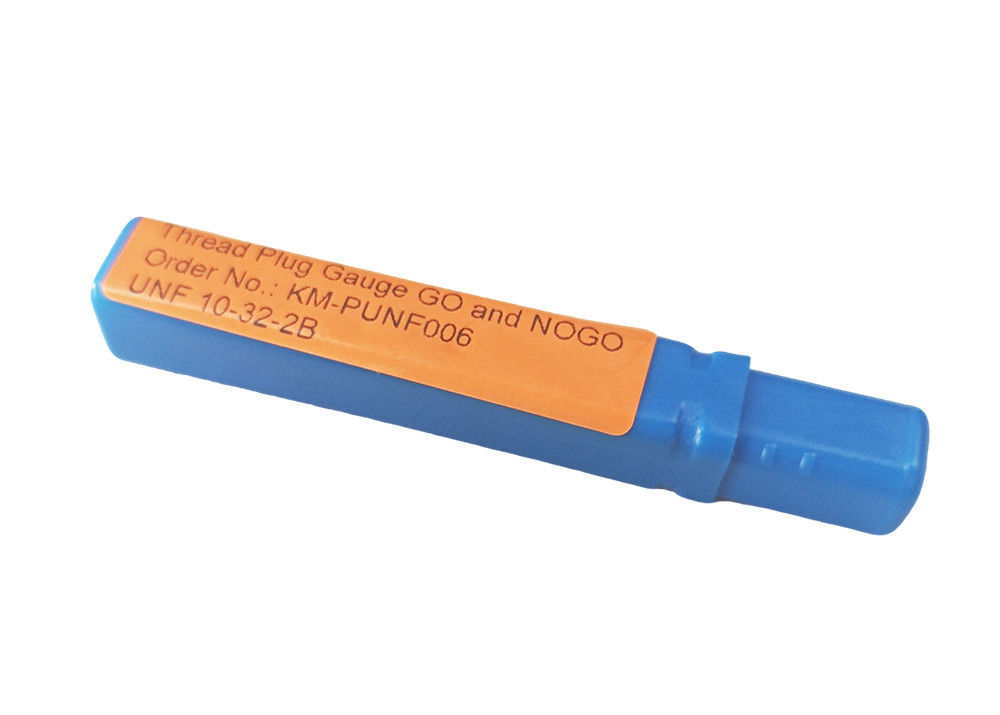

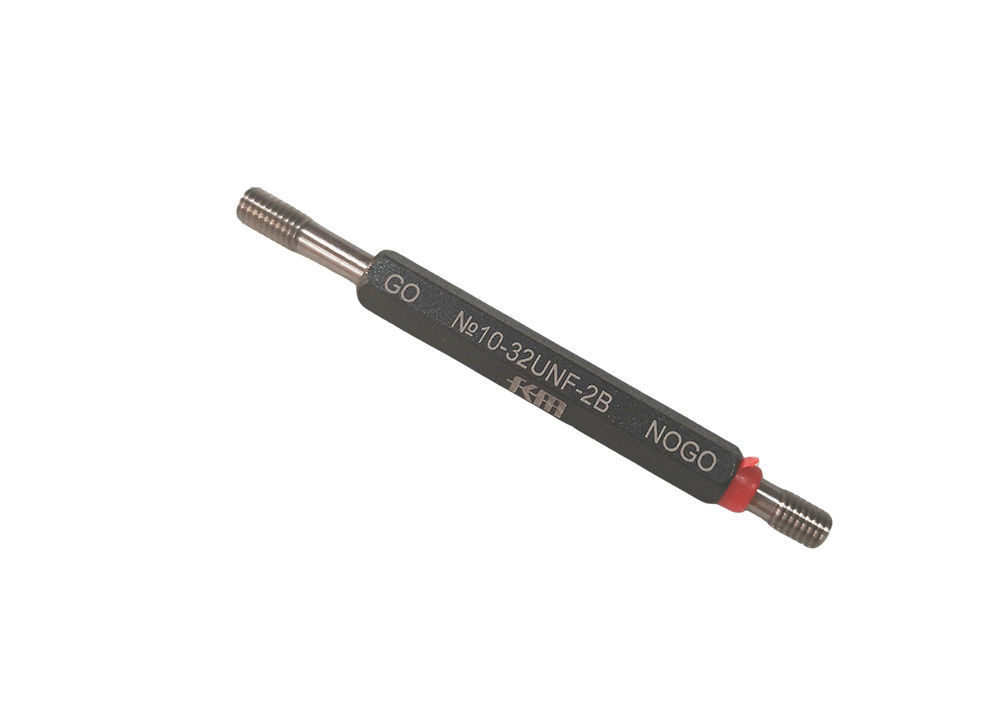

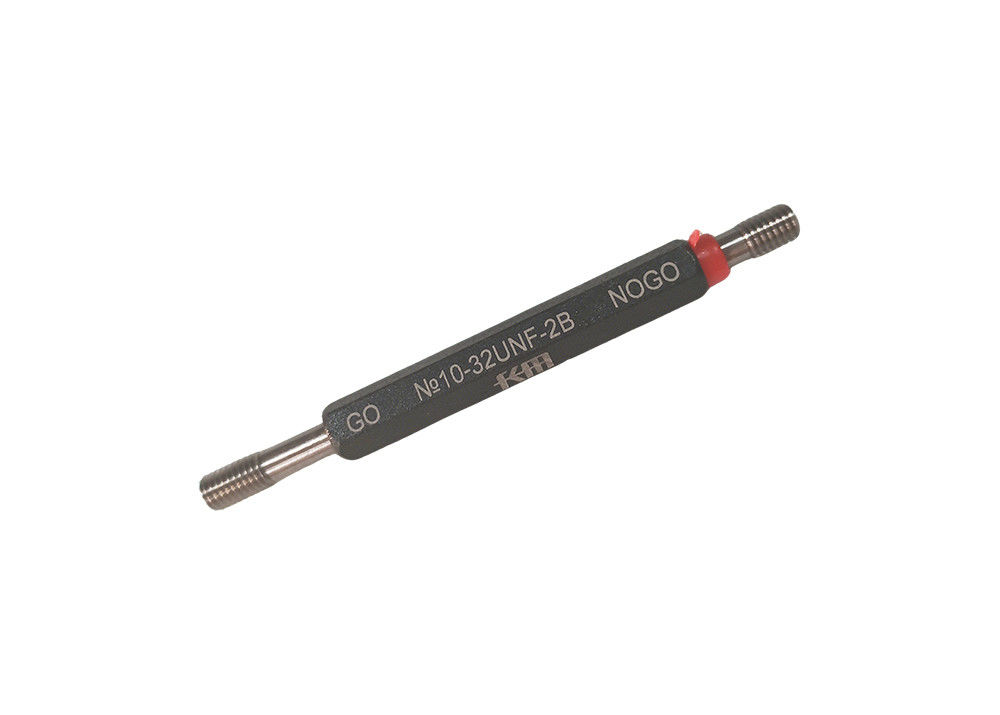

مقياس UNF 10-32 Go و NoGo مع شهادة المعايرة
مقياس سدادة UNF 10-32 Go و NoGo مع شهادة معايرة
الوصف:
يستخدم مقياس سدادة سن اللولب UNF لاختبار الخيوط الموحدة (الخشنة)، ويستخدم بشكل شائع في الإنتاج بالجملة للمسامير والبراغي،
والصواميل وغيرها من التطبيقات الهندسية العامة.
مقياس سدادة UNF متوفر في مجموعة كاملة من أحجام خيوط UNF، وهناك أنواع مختلفة متاحة، بما في ذلك مقاييس سدادة الخيوط GO،
ومقياس سدادة الخيوط NOGO ومقاييس سدادة الخيوط GO/NOGO المدمجة.
تصنع مقاييس سدادة الخيوط من الفولاذ المحمل، ويتم تزويد كل مقياس خيط بشهادة معايرة.
تفاصيل سريعة:
1. مقياس سدادة الخيط بالبوصة.
2. الدقة: 2B، 3B.
3. أنواع GO و NO GO و GO/NOGO المدمجة.
4. تتوافق مع المعيار: ANSI B1.2-83
5. مقاومة التآكل ومقاومة التآكل، هيكل مستقر، سهل الاستخدام.
6. يتم توفيرها في علبة مناسبة.
تخصيص:
UNC
|
الحجم |
الخيوط لكل بوصة |
الدقة |
|
3-48 |
2B، 3B |
|
|
4-40 |
2B، 3B |
|
|
5-40 |
2B، 3B |
|
|
6-32 |
2B، 3B |
|
|
8-32 |
2B، 3B |
|
|
10-24 |
2B، 3B |
|
|
12-24 |
2B، 3B |
|
|
1/4-20 |
2B، 3B |
|
|
5/16-18 |
2B، 3B |
|
|
3/8-16 |
2B، 3B |
|
|
7/16-14 |
2B، 3B |
|
|
1/2-13 |
2B، 3B |
|
|
9/16-12 |
2B، 3B |
|
|
5/8-11 |
2B، 3B |
|
|
3/4-10 |
2B، 3B |
|
|
7/8-9 |
2B، 3B |
|
|
1-8 |
2B، 3B |
|
|
1 1/8-7 |
2B، 3B |
|
|
1 1/4-7 |
2B، 3B |
|
|
1 3/8-6 |
2B، 3B |
|
|
1 1/2-6 |
2B، 3B |
|
|
1 3/4-5 |
2B، 3B |
|
|
2-4.5 |
2B، 3B |
|
|
…… |
2B، 3B |
|
|
6 |
2B، 3B |
|
UNF
|
الحجم |
الخيوط لكل بوصة |
الدقة |
|
3-56 |
2B، 3B |
|
|
4-48 |
2B، 3B |
|
|
5-44 |
2B، 3B |
|
|
6-40 |
2B، 3B |
|
|
8-36 |
2B، 3B |
|
|
10-32 |
2B، 3B |
|
|
12-28 |
2B، 3B |
|
|
1/4-28 |
2B، 3B |
|
|
5/16-24 |
2B، 3B |
|
|
3/8-24 |
2B، 3B |
|
|
7/16-20 |
2B، 3B |
|
|
1/2-20 |
2B، 3B |
|
|
9/16-18 |
2B، 3B |
|
|
5/8-18 |
2B، 3B |
|
|
3/4-16 |
2B، 3B |
|
|
7/8-14 |
2B، 3B |
|
|
1-12 |
2B، 3B |
|
|
1 1/8-12 |
2B، 3B |
|
|
1 1/4-12 |
2B، 3B |
|
|
1 3/8-12 |
2B، 3B |
|
|
1 1/2-12 |
2B، 3B |
|
|
…… |
2B، 3B |
|
|
6 |
2B، 3B |
|
UNEF
|
الحجم |
الخيوط لكل بوصة |
الدقة |
|
12-32 |
2B، 3B |
|
|
1/4-32 |
2B، 3B |
|
|
5/16-32 |
2B، 3B |
|
|
3/8-32 |
2B، 3B |
|
|
7/16-28 |
2B، 3B |
|
|
1/2-28 |
2B، 3B |
|
|
9/16-24 |
2B، 3B |
|
|
5/8-24 |
2B، 3B |
|
|
11/16-24 |
2B، 3B |
|
|
3/4-20 |
2B، 3B |
|
|
7/8-20 |
2B، 3B |
|
|
13/16-20 |
2B، 3B |
|
|
15/16-20 |
2B، 3B |
|
|
1-20 |
2B، 3B |
|
|
1 1/16-18 |
2B، 3B |
|
|
1 1/8-18 |
2B، 3B |
|
|
1 3/16-18 |
2B، 3B |
|
|
1 1/4-18 |
2B، 3B |
|
|
1 5/16-18 |
2B، 3B |
|
|
1 3/8-18 |
2B، 3B |
|
|
1 7/16-18 |
2B، 3B |
|
|
1 1/2-18 |
2B، 3B |
|
|
1 9/16-18 |
2B، 3B |
|
|
1 5/8-18 |
2B، 3B |
|
|
1 11/16-18 |
2B، 3B |
|
|
…… |
2B، 3B |
|
|
6 |
2B، 3B |
|
UN
|
الحجم |
الخيوط لكل بوصة |
الدقة |
|
5/16-20 |
2B، 3B |
|
|
5/16-28 |
2B، 3B |
|
|
3/8-20 |
2B، 3B |
|
|
3/8-28 |
2B، 3B |
|
|
7/16-32 |
2B، 3B |
|
|
1/2-16 |
2B، 3B |
|
|
9/16-16 |
2B، 3B |
|
|
9/16-20 |
2B، 3B |
|
|
9/16-32 |
2B، 3B |
|
|
5/8-12 |
2B، 3B |
|
|
5/8-16 |
2B، 3B |
|
|
5/8-20 |
2B، 3B |
|
|
5/8-28 |
2B، 3B |
|
|
11/16-12 |
2B، 3B |
|
|
11/16-16 |
2B، 3B |
|
|
11/16-20 |
2B، 3B |
|
|
11/16-28 |
2B، 3B |
|
|
11/16-32 |
2B، 3B |
|
|
3/4-12 |
2B، 3B |
|
|
3/4-28 |
2B، 3B |
|
|
3/4-32 |
2B، 3B |
|
|
13/16-12 |
2B، 3B |
|
|
13/16-16 |
2B، 3B |
|
|
13/16-28 |
2B، 3B |
|
|
13/16-32 |
2B، 3B |
|
|
7/8-12 |
2B، 3B |
|
|
7/8-16 |
2B، 3B |
|
|
7/8-28 |
2B، 3B |
|
|
7/8-32 |
2B، 3B |
|
|
15/16-12 |
2B، 3B |
|
|
15/16-16 |
2B، 3B |
|
|
15/16-28 |
2B، 3B |
|
|
15/16-32 |
2B، 3B |
|
|
1-16 |
2B، 3B |
|
|
1-28 |
2B، 3B |
|
|
1 1/16-8 |
2B، 3B |
|
|
1 1/16-12 |
2B، 3B |
|
|
1 1/16-16 |
2B، 3B |
|
|
1 1/16-20 |
2B، 3B |
|
|
1 1/16-28 |
2B، 3B |
|
|
1 1/8-8 |
2B، 3B |
|
|
1 1/8-16 |
2B، 3B |
|
|
1 1/8-20 |
2B، 3B |
|
|
1 1/8-28 |
2B، 3B |
|
|
1 3/16-8 |
2B، 3B |
|
|
1 3/16-12 |
2B، 3B |
|
|
1 3/16-16 |
2B، 3B |
|
|
1 3/16-20 |
2B، 3B |
|
|
1 3/16-28 |
2B، 3B |
|
|
1 1/4-8 |
2B، 3B |
|
|
1 1/4-16 |
2B، 3B |
|
|
1 1/4-20 |
2B، 3B |
|
|
1 1/4-28 |
2B، 3B |
|
|
1 5/16-8 |
2B، 3B |
|
|
1 5/16-12 |
2B، 3B |
|
|
1 5/16-16 |
2B، 3B |
|
|
1 5/16-20 |
2B، 3B |
|
|
1 5/16-28 |
2B، 3B |
|
|
1 3/8-8 |
2B، 3B |
|
|
1 3/8-16 |
2B، 3B |
|
|
1 3/8-20 |
2B، 3B |
|
|
1 3/8-28 |
2B، 3B |
|
|
1 7/16-6 |
2B، 3B |
|
|
1 7/16-8 |
2B، 3B |
|
|
1 7/16-12 |
2B، 3B |
|
|
1 7/16-16 |
2B، 3B |
|
|
1 7/16-20 |
2B، 3B |
|
|
1 7/16-28 |
2B، 3B |
|
|
1 1/2-8 |
2B، 3B |
|
|
1 1/2-16 |
2B، 3B |
|
|
1 1/2-20 |
2B، 3B |
|
|
1 1/2-28 |
2B، 3B |
|
|
1 9/16-6 |
2B، 3B |
|
|
1 9/16-8 |
2B، 3B |
|
|
1 9/16-12 |
2B، 3B |
|
|
1 9/16-16 |
2B، 3B |
|
|
1 9/16-20 |
2B، 3B |
|
|
1 5/8-6 |
2B، 3B |
|
|
1 5/8-8 |
2B، 3B |
|
|
1 5/8-12 |
2B، 3B |
|
|
1 5/8-16 |
2B، 3B |
|
|
1 5/8-20 |
2B، 3B |
|
|
1 11/16-6 |
2B، 3B |
|
|
1 11/16-8 |
2B، 3B |
|
|
1 11/16-12 |
2B، 3B |
|
|
1 11/16-16 |
2B، 3B |
|
|
1 11/16-20 |
2B، 3B |
|
|
1 3/4-6 |
2B، 3B |
|
|
1 3/4-8 |
2B، 3B |
|
|
1 3/4-12 |
2B، 3B |
|
|
1 3/4-16 |
2B، 3B |
|
|
1 3/4-20 |
2B، 3B |
|
|
1 13/16-6 |
2B، 3B |
|
|
1 13/16-8 |
2B، 3B |
|
|
1 13/16-12 |
2B، 3B |
|
|
1 13/16-16 |
2B، 3B |
|
|
1 13/16-20 |
2B، 3B |
|
|
1 7/8-6 |
2B، 3B |
|
|
1 7/8-8 |
2B، 3B |
|
|
1 7/8-12 |
2B، 3B |
|
|
1 7/8-16 |
2B، 3B |
|
|
1 7/8-20 |
2B، 3B |
|
|
1 15/16-6 |
2B، 3B |
|
|
1 15/16-8 |
2B، 3B |
|
|
1 15/16-12 |
2B، 3B |
|
|
1 15/16-16 |
2B، 3B |
|
|
1 15/16-20 |
2B، 3B |
|
|
2-6 |
2B، 3B |
|
|
2-8 |
2B، 3B |
|
|
2-12 |
2B، 3B |
|
|
2-16 |
2B، 3B |
|
|
2-20 |
2B، 3B |
|
|
…… |
2B، 3B |
|
|
6 |
2B، 3B |
|
التطبيقات:
مقياس سدادة الخيط هو أداة تستخدم بشكل أساسي لفحص الحكم على ما إذا كان حجم الخيط مؤهلاً، ويستخدم على نطاق واسع
في مجالات صناعة السيارات والفضاء والمعالجة الآلية والمعالجة الإلكترونية لفحص منتجات الخيوط القياسية وغير القياسية المختلفة لتحسين دقة دقة الخيط وضمان معدل المنتجات المصنعة المؤهلة.
الاحتياطات:
1. لا يُسمح بلمس سطح العمل لمقياس حلقة السدادة بيديك، حتى لا يتسبب في الصدأ.
2. أثناء الاستخدام، يجب وضع مقياس حلقة السدادة في مكان مناسب، مثل طاولة خزانة الأدوات
أو على اللوحة الخلفية الخشبية للجزء غير المتحرك من الماكينة، ويجب ألا يوضع على حامل الأدوات الخاص بالماكينة
أو القضيب التوجيهي للماكينة، حتى لا يتسبب في التلف.
3. افحص بانتظام لمعرفة ما إذا كان هناك أي تلف أو صدأ أو تشوه. إذا وجدت أن مقياس حلقة السدادة بدأ في الصدأ،
يجب عليك وضعه في البنزين ونقعه لفترة من الوقت، ثم إخراجه ومسحه بعناية، ووضع زيت مضاد للصدأ.
4. لا تقم بحفظ أسطح العمل لمقياسي حلقة السدادة معًا، وإلا فسوف تلتصق أسطح العمل ببعضها البعض،
وسيتضرر المقياس بشكل غير ضروري عند فصله بالقوة الخارجية.
5. بعد استخدام مقياس سدادة الخيوط، يجب مسحه وتنظيفه وتخزينه في حالة جافة.
