مقياس توصيل UNC 5/16-18 اذهب ولا تذهب مع شهادة معايرة
-
إبراز
شهادة معايرة مقياس التوصيل UNC,مقياس التوصيل UNC 5/16-18,مقياس التوصيل UNC NoGo
,5/16-18 UNC Plug Gauge
,NoGo UNC Plug Gauge
-
الضمانسنة واحدة
-
النوعمقياس توصيل الخيط
-
كائن القياساختبار المواضيع الموحدة
-
الموادأداة الصلب
-
استخدامللعمل والتفتيش
-
الحجم5/16-18
-
الدقة2 ب ، 3 ب
-
طريقة القياسيدوي
-
الحزمةABS BOX
-
مكان المنشأشانشي، الصين
-
اسم العلامة التجاريةKM
-
إصدار الشهاداتISO DIN GB RoHS
-
تفاصيل التغليفمربع ABS 10*2*2cm/قطعة 0.04 كجم/قطعة
-
وقت التسليمخلال 15 أيام
-
شروط الدفعT/T ، L/C ، D/P ، D/A ، Western Union ، PayPal ، Moneygram
-
القدرة على العرض50000 قطعة / شهر

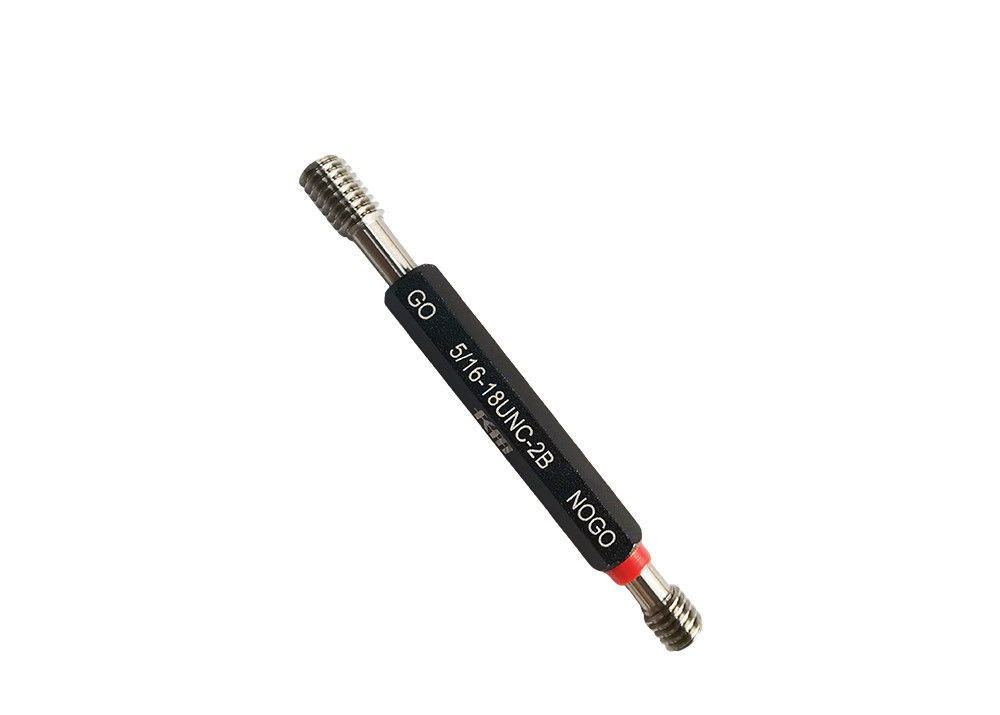

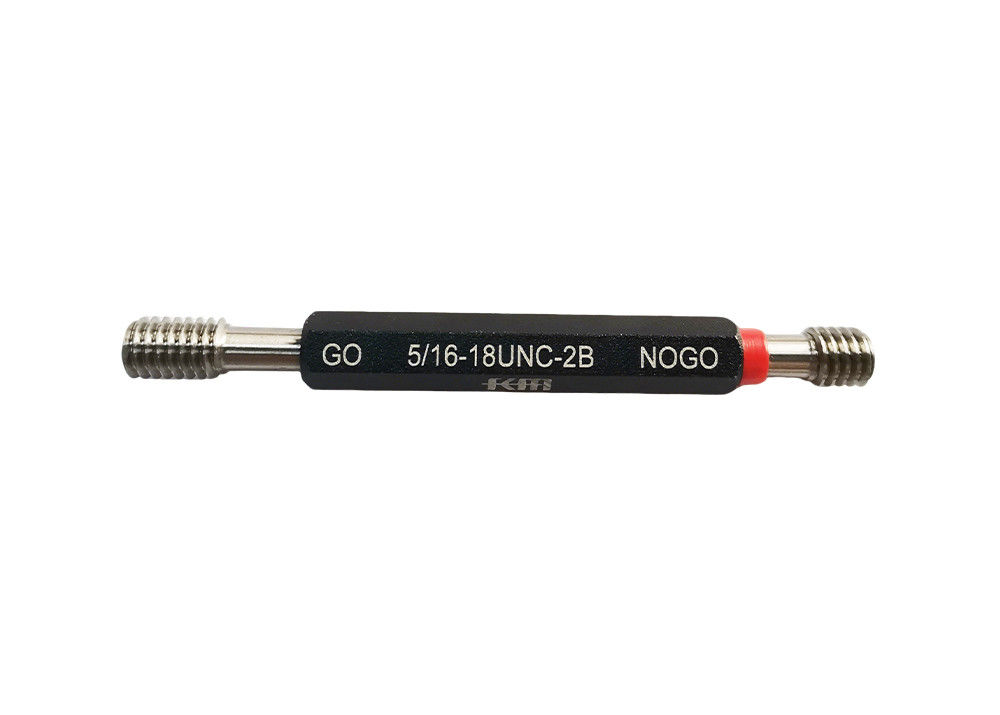

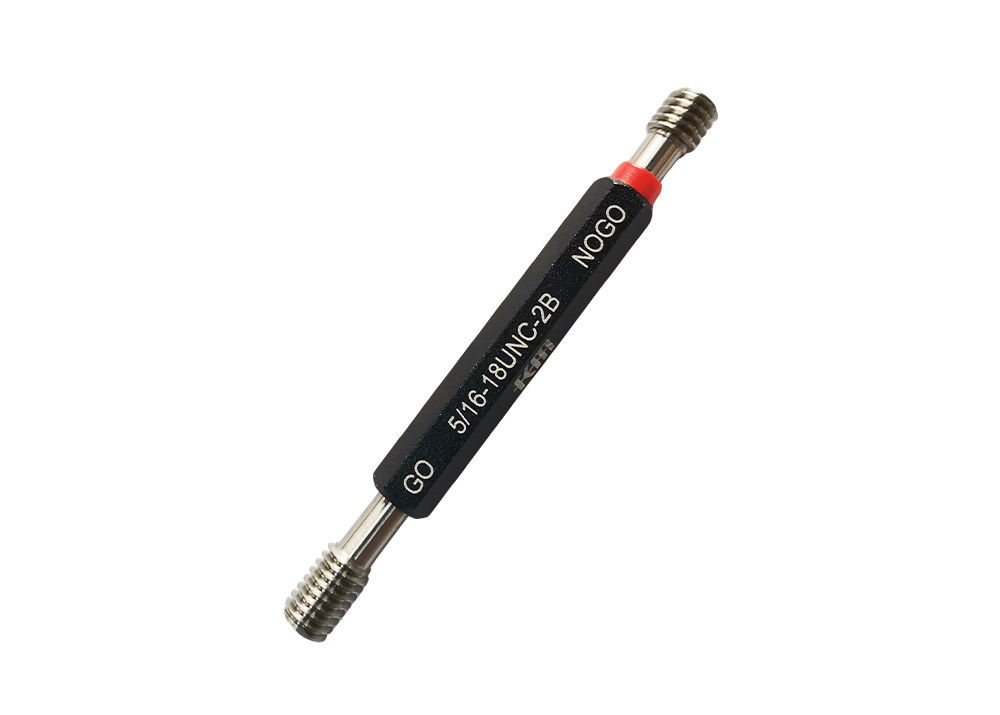

مقياس توصيل UNC 5/16-18 اذهب ولا تذهب مع شهادة معايرة
مقياس التوصيل UNC 5/16-18 Go و NoGo مع شهادة المعايرة
الوصف:
يستخدم مقياس التوصيل اللولبي UNC لاختبار الخيوط الموحدة (الخشنة)، ويستخدم بشكل شائع في الإنتاج بالجملة للمسامير والبراغي،
والصواميل وغيرها من التطبيقات الهندسية العامة.
مقياس التوصيل UNC متوفر في مجموعة كاملة من أحجام خيوط UNC، وهناك أنواع مختلفة متاحة، بما في ذلك مقاييس التوصيل اللولبية GO،
ومقياس التوصيل اللولبي NOGO ومقاييس التوصيل اللولبية GO/NOGO المدمجة.
مقاييس التوصيل اللولبية مصنوعة من فولاذ محمل، يتم تزويد كل مقياس خيط بشهادة معايرة.
تفاصيل سريعة:
1. مقياس التوصيل اللولبي بالبوصة.
2. الدقة: 2B، 3B.
3. أنواع GO و NO GO وأنواع GO/NOGO المدمجة.
4. تتوافق مع المعيار: ANSI B1.2-83
5. مقاومة التآكل ومقاومة التآكل، هيكل مستقر، سهل الاستخدام.

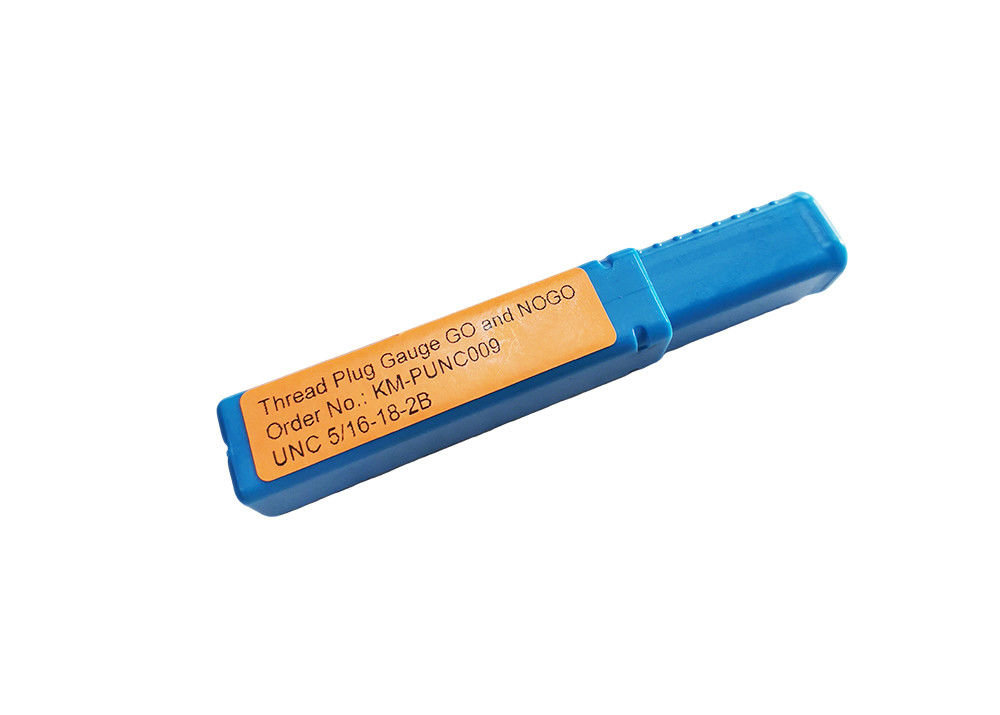

6. يتم توفيره في علبة مناسبة.
تخصيص:
UNC
|
الحجم |
الخيوط لكل بوصة |
الدقة |
|
3-48 |
2B، 3B |
|
|
4-40 |
2B، 3B |
|
|
5-40 |
2B، 3B |
|
|
6-32 |
2B، 3B |
|
|
8-32 |
2B، 3B |
|
|
10-24 |
2B، 3B |
|
|
12-24 |
2B، 3B |
|
|
1/4-20 |
2B، 3B |
|
|
5/16-18 |
2B، 3B |
|
|
3/8-16 |
2B، 3B |
|
|
7/16-14 |
2B، 3B |
|
|
1/2-13 |
2B، 3B |
|
|
9/16-12 |
2B، 3B |
|
|
5/8-11 |
2B، 3B |
|
|
3/4-10 |
2B، 3B |
|
|
7/8-9 |
2B، 3B |
|
|
1-8 |
2B، 3B |
|
|
1 1/8-7 |
2B، 3B |
|
|
1 1/4-7 |
2B، 3B |
|
|
1 3/8-6 |
2B، 3B |
|
|
1 1/2-6 |
2B، 3B |
|
|
1 3/4-5 |
2B، 3B |
|
|
2-4.5 |
2B، 3B |
|
|
…… |
2B، 3B |
|
|
6 |
2B، 3B |
|
UNF
|
الحجم |
الخيوط لكل بوصة |
الدقة |
|
3-56 |
2B، 3B |
|
|
4-48 |
2B، 3B |
|
|
5-44 |
2B، 3B |
|
|
6-40 |
2B، 3B |
|
|
8-36 |
2B، 3B |
|
|
10-32 |
2B، 3B |
|
|
12-28 |
2B، 3B |
|
|
1/4-28 |
2B، 3B |
|
|
5/16-24 |
2B، 3B |
|
|
3/8-24 |
2B، 3B |
|
|
7/16-20 |
2B، 3B |
|
|
1/2-20 |
2B، 3B |
|
|
9/16-18 |
2B، 3B |
|
|
5/8-18 |
2B، 3B |
|
|
3/4-16 |
2B، 3B |
|
|
7/8-14 |
2B، 3B |
|
|
1-12 |
2B، 3B |
|
|
1 1/8-12 |
2B، 3B |
|
|
1 1/4-12 |
2B، 3B |
|
|
1 3/8-12 |
2B، 3B |
|
|
1 1/2-12 |
2B، 3B |
|
|
…… |
2B، 3B |
|
|
6 |
2B، 3B |
|
UNEF
|
الحجم |
الخيوط لكل بوصة |
الدقة |
|
12-32 |
2B، 3B |
|
|
1/4-32 |
2B، 3B |
|
|
5/16-32 |
2B، 3B |
|
|
3/8-32 |
2B، 3B |
|
|
7/16-28 |
2B، 3B |
|
|
1/2-28 |
2B، 3B |
|
|
9/16-24 |
2B، 3B |
|
|
5/8-24 |
2B، 3B |
|
|
11/16-24 |
2B، 3B |
|
|
3/4-20 |
2B، 3B |
|
|
7/8-20 |
2B، 3B |
|
|
13/16-20 |
2B، 3B |
|
|
15/16-20 |
2B، 3B |
|
|
1-20 |
2B، 3B |
|
|
1 1/16-18 |
2B، 3B |
|
|
1 1/8-18 |
2B، 3B |
|
|
1 3/16-18 |
2B، 3B |
|
|
1 1/4-18 |
2B، 3B |
|
|
1 5/16-18 |
2B، 3B |
|
|
1 3/8-18 |
2B، 3B |
|
|
1 7/16-18 |
2B، 3B |
|
|
1 1/2-18 |
2B، 3B |
|
|
1 9/16-18 |
2B، 3B |
|
|
1 5/8-18 |
2B، 3B |
|
|
1 11/16-18 |
2B، 3B |
|
|
…… |
2B، 3B |
|
|
6 |
2B، 3B |
|
UN
|
الحجم |
الخيوط لكل بوصة |
الدقة |
|
5/16-20 |
2B، 3B |
|
|
5/16-28 |
2B، 3B |
|
|
3/8-20 |
2B، 3B |
|
|
3/8-28 |
2B، 3B |
|
|
7/16-32 |
2B، 3B |
|
|
1/2-16 |
2B، 3B |
|
|
9/16-16 |
2B، 3B |
|
|
9/16-20 |
2B، 3B |
|
|
9/16-32 |
2B، 3B |
|
|
5/8-12 |
2B، 3B |
|
|
5/8-16 |
2B، 3B |
|
|
5/8-20 |
2B، 3B |
|
|
5/8-28 |
2B، 3B |
|
|
11/16-12 |
2B، 3B |
|
|
11/16-16 |
2B، 3B |
|
|
11/16-20 |
2B، 3B |
|
|
11/16-28 |
2B، 3B |
|
|
11/16-32 |
2B، 3B |
|
|
3/4-12 |
2B، 3B |
|
|
3/4-28 |
2B، 3B |
|
|
3/4-32 |
2B، 3B |
|
|
13/16-12 |
2B، 3B |
|
|
13/16-16 |
2B، 3B |
|
|
13/16-28 |
2B، 3B |
|
|
13/16-32 |
2B، 3B |
|
|
7/8-12 |
2B، 3B |
|
|
7/8-16 |
2B، 3B |
|
|
7/8-28 |
2B، 3B |
|
|
7/8-32 |
2B، 3B |
|
|
15/16-12 |
2B، 3B |
|
|
15/16-16 |
2B، 3B |
|
|
15/16-28 |
2B، 3B |
|
|
15/16-32 |
2B، 3B |
|
|
1-16 |
2B، 3B |
|
|
1-28 |
2B، 3B |
|
|
1 1/16-8 |
2B، 3B |
|
|
1 1/16-12 |
2B، 3B |
|
|
1 1/16-16 |
2B، 3B |
|
|
1 1/16-20 |
2B، 3B |
|
|
1 1/16-28 |
2B، 3B |
|
|
1 1/8-8 |
2B، 3B |
|
|
1 1/8-16 |
2B، 3B |
|
|
1 1/8-20 |
2B، 3B |
|
|
1 1/8-28 |
2B، 3B |
|
|
1 3/16-8 |
2B، 3B |
|
|
1 3/16-12 |
2B، 3B |
|
|
1 3/16-16 |
2B، 3B |
|
|
1 3/16-20 |
2B، 3B |
|
|
1 3/16-28 |
2B، 3B |
|
|
1 1/4-8 |
2B، 3B |
|
|
1 1/4-16 |
2B، 3B |
|
|
1 1/4-20 |
2B، 3B |
|
|
1 1/4-28 |
2B، 3B |
|
|
1 5/16-8 |
2B، 3B |
|
|
1 5/16-12 |
2B، 3B |
|
|
1 5/16-16 |
2B، 3B |
|
|
1 5/16-20 |
2B، 3B |
|
|
1 5/16-28 |
2B، 3B |
|
|
1 3/8-8 |
2B، 3B |
|
|
1 3/8-16 |
2B، 3B |
|
|
1 3/8-20 |
2B، 3B |
|
|
1 3/8-28 |
2B، 3B |
|
|
1 7/16-6 |
2B، 3B |
|
|
1 7/16-8 |
2B، 3B |
|
|
1 7/16-12 |
2B، 3B |
|
|
1 7/16-16 |
2B، 3B |
|
|
1 7/16-20 |
2B، 3B |
|
|
1 7/16-28 |
2B، 3B |
|
|
1 1/2-8 |
2B، 3B |
|
|
1 1/2-16 |
2B، 3B |
|
|
1 1/2-20 |
2B، 3B |
|
|
1 1/2-28 |
2B، 3B |
|
|
1 9/16-6 |
2B، 3B |
|
|
1 9/16-8 |
2B، 3B |
|
|
1 9/16-12 |
2B، 3B |
|
|
1 9/16-16 |
2B، 3B |
|
|
1 9/16-20 |
2B، 3B |
|
|
1 5/8-6 |
2B، 3B |
|
|
1 5/8-8 |
2B، 3B |
|
|
1 5/8-12 |
2B، 3B |
|
|
1 5/8-16 |
2B، 3B |
|
|
1 5/8-20 |
2B، 3B |
|
|
1 11/16-6 |
2B، 3B |
|
|
1 11/16-8 |
2B، 3B |
|
|
1 11/16-12 |
2B، 3B |
|
|
1 11/16-16 |
2B، 3B |
|
|
1 11/16-20 |
2B، 3B |
|
|
1 3/4-6 |
2B، 3B |
|
|
1 3/4-8 |
2B، 3B |
|
|
1 3/4-12 |
2B، 3B |
|
|
1 3/4-16 |
2B، 3B |
|
|
1 3/4-20 |
2B، 3B |
|
|
1 13/16-6 |
2B، 3B |
|
|
1 13/16-8 |
2B، 3B |
|
|
1 13/16-12 |
2B، 3B |
|
|
1 13/16-16 |
2B، 3B |
|
|
1 13/16-20 |
2B، 3B |
|
|
1 7/8-6 |
2B، 3B |
|
|
1 7/8-8 |
2B، 3B |
|
|
1 7/8-12 |
2B، 3B |
|
|
1 7/8-16 |
2B، 3B |
|
|
1 7/8-20 |
2B، 3B |
|
|
1 15/16-6 |
2B، 3B |
|
|
1 15/16-8 |
2B، 3B |
|
|
1 15/16-12 |
2B، 3B |
|
|
1 15/16-16 |
2B، 3B |
|
|
1 15/16-20 |
2B، 3B |
|
|
2-6 |
2B، 3B |
|
|
2-8 |
2B، 3B |
|
|
2-12 |
2B، 3B |
|
|
2-16 |
2B، 3B |
|
|
2-20 |
2B، 3B |
|
|
…… |
2B، 3B |
|
|
6 |
2B، 3B |
|
التطبيقات:
مقياس التوصيل اللولبي هو أداة تستخدم بشكل أساسي لفحص الحكم على ما إذا كان حجم الخيط مؤهلاً، ويستخدم على نطاق واسع
في مجالات تصنيع السيارات والفضاء والمعالجة الآلية والمعالجة الإلكترونية لفحص منتجات الخيوط القياسية وغير القياسية المختلفة لتحسين دقة دقة الخيوط وضمان معدل المنتجات المصنعة المؤهلة.
الاحتياطات:
1. لا يُسمح بلمس سطح العمل لمقياس حلقة التوصيل بيديك، حتى لا يتسبب في الصدأ.
2. أثناء الاستخدام، يجب وضع مقياس حلقة التوصيل في مكان مناسب، مثل على طاولة خزانة الأدوات
أو على اللوحة الخلفية الخشبية للجزء غير المتحرك من الماكينة، ويجب ألا يوضع على حامل الأدوات الخاص بالماكينة
أو القضيب التوجيهي للماكينة، حتى لا يتسبب في التلف.
3. افحص بانتظام لمعرفة ما إذا كان هناك أي تلف أو صدأ أو تشوه. إذا وجدت أن مقياس حلقة التوصيل بدأ في الصدأ،
يجب عليك وضعه في البنزين ونقعه لفترة من الوقت، ثم إخراجه ومسحه بعناية، ووضع زيت مضاد للصدأ.
4. لا تقم بحفظ أسطح العمل لمقياسي حلقة التوصيل معًا، وإلا فسوف تلتصق أسطح العمل ببعضها البعض،
وسيتضرر المقياس بشكل غير ضروري عند فصله بالقوة الخارجية.
5. بعد استخدام مقياس التوصيل اللولبي، يجب مسحه وتنظيفه وتخزينه في حالة جافة.
الأسئلة الشائعة:
1) من نحن؟
تكرس شركة Deko بشكل أساسي لتطوير وتصنيع وتسويق أدوات القياس الدقيقة ذات العلامة التجارية KM
في البر الرئيسي للصين.
2) ما هي المنتجات التي نحملها؟
مؤشرات الطلب، والميكرومترات، والفرجار، ومقاييس التجويف، ومقاييس الارتفاع، ومقاييس سمك الطلب، ومقاييس العمق، والمنقلات المشطوفة،
والمقياس، والكتل، والمستوى، وما إلى ذلك.
3)
ما هي شروط التجارة؟ نحن ندعم FOB و CFR و CIF و EXW.
4) ما هي طرق الدفع؟
نحن نقبل T/T و L/C و D/A و D/P و PayPal و Western Union.
5) هل نقبل التخصيص؟
نعم، OEM متاح.
6) ماذا عن خدمة ما بعد البيع؟
ضمان لمدة عام لجميع أنواع المنتجات.
إذا وجدت أي ملحقات معيبة عند استلام البضائع، فسنقوم بشحن قطع الغيار أو المنتج الجديد لاستبدالها.
بصفتنا شركة مصنعة ذات خبرة، لدينا فريق معايرة وفحص صارم للغاية، يمكنك أن تطمئن إلى جودة منتجاتنا.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
