المقياس الاحترافي للخيوط UNC للقياس للخيوط الموحدة
-
إبراز
مقاس سدادة الخيوط الموحدة,مقياس سدادة الخيوط UNC
,UNC Thread Plug Gauge
-
الضمانسنة واحدة
-
النوعمقياس توصيل الخيط
-
كائن القياساختبار المواضيع الموحدة
-
الموادأداة الصلب
-
استخدامللعمل والتفتيش
-
الحجم3/4-10
-
الدقة2 ب ، 3 ب
-
طريقة القياسيدوي
-
الحزمةABS BOX
-
مكان المنشأشانشي، الصين
-
اسم العلامة التجاريةKM
-
إصدار الشهاداتISO DIN GB RoHS
-
تفاصيل التغليفمربع ABS 15*3*3cm/قطعة 0.18 كجم/قطعة
-
وقت التسليمخلال 15 أيام
-
شروط الدفعT/T ، L/C ، D/P ، D/A ، Western Union ، PayPal ، Moneygram
-
القدرة على العرض50000 قطعة / شهر
المقياس الاحترافي للخيوط UNC للقياس للخيوط الموحدة

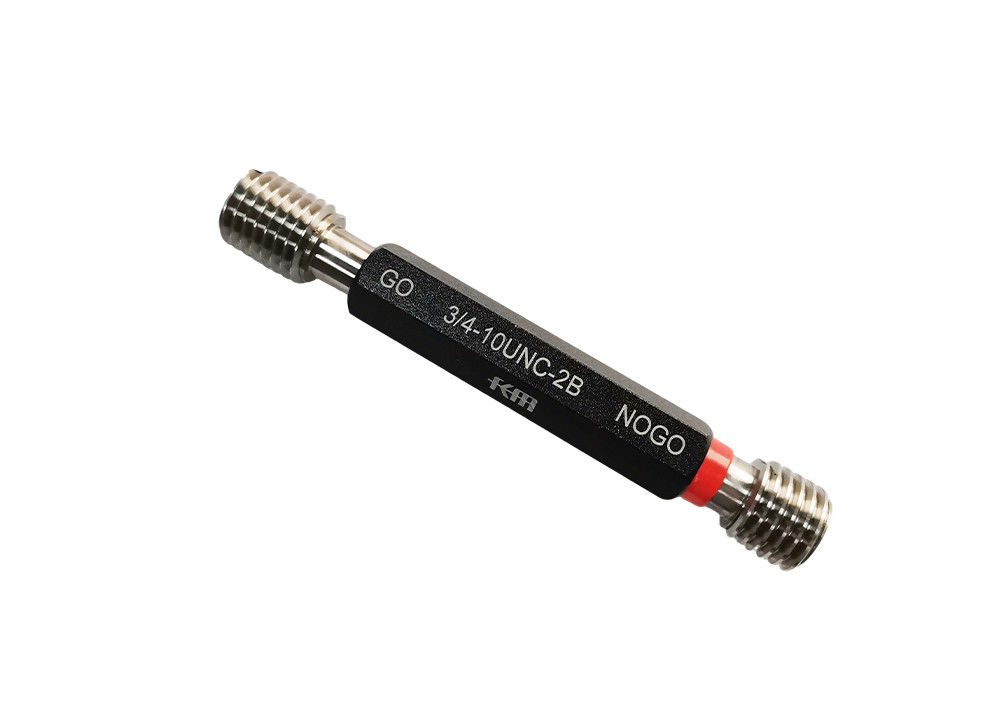

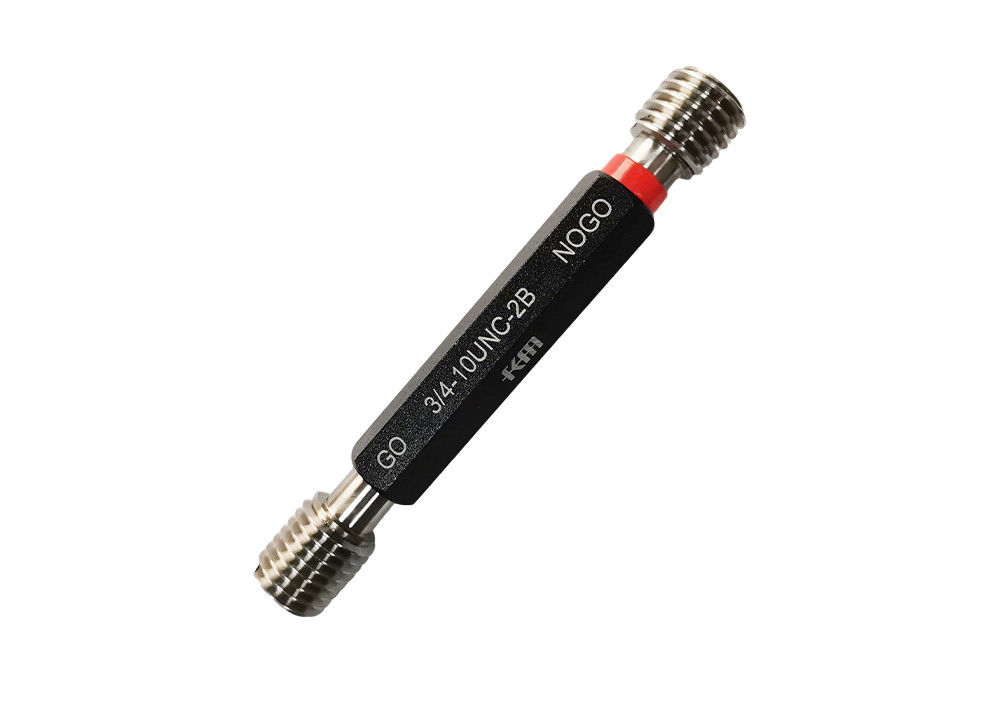

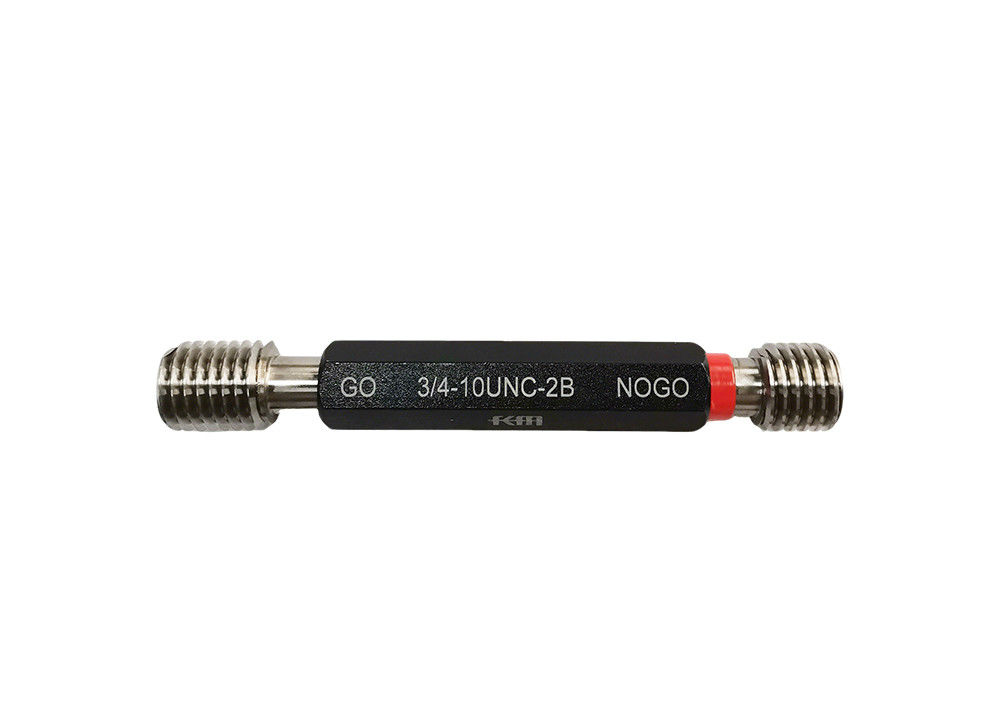

مقياس سدادة خيوط UNC لاختبار الخيوط الموحدة
الوصف:
يستخدم مقياس سدادة خيوط UNC لاختبار الخيوط الموحدة (الخشنة)، ويستخدم بشكل شائع في الإنتاج بالجملة للمسامير والبراغي،
والصواميل وغيرها من تطبيقات الهندسة العامة.
مقياس سدادة UNC متوفر في مجموعة كاملة من أحجام خيوط UNC، وهناك أنواع مختلفة متاحة، بما في ذلك مقاييس سدادة الخيوط GO،
مقياس سدادة الخيوط NOGO ومقاييس سدادة الخيوط GO/NOGO المدمجة.
تصنع مقاييس سدادة الخيوط من فولاذ محمل، ويتم تزويد كل مقياس خيوط بشهادة معايرة.
تفاصيل سريعة:
1. مقياس سدادة خيوط بالبوصة.
2. الدقة: 2B، 3B.
3. أنواع GO و NO GO وأنواع GO/NOGO المدمجة.
4. تتوافق مع المعيار: ANSI B1.2-83
5. مقاومة التآكل ومقاومة التآكل، هيكل مستقر، سهل الاستخدام.

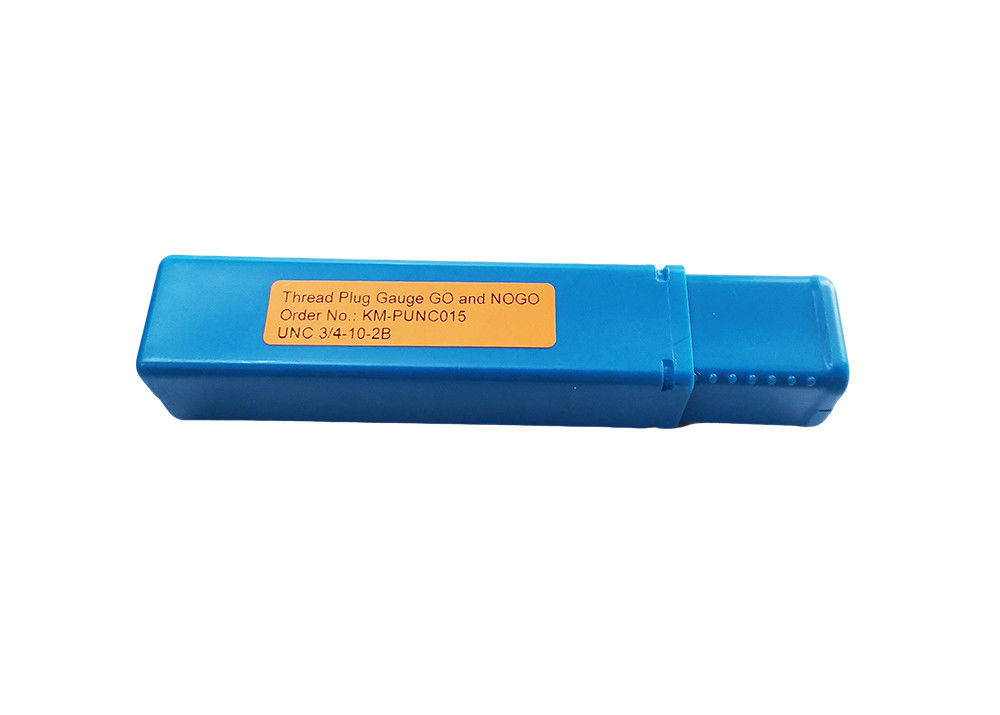

6. يتم توفيرها في علبة مناسبة.
المواصفات:
UNC
|
الحجم |
الخيوط لكل بوصة |
الدقة |
|
3-48 |
2B، 3B |
|
|
4-40 |
2B، 3B |
|
|
5-40 |
2B، 3B |
|
|
6-32 |
2B، 3B |
|
|
8-32 |
2B، 3B |
|
|
10-24 |
2B، 3B |
|
|
12-24 |
2B، 3B |
|
|
1/4-20 |
2B، 3B |
|
|
5/16-18 |
2B، 3B |
|
|
3/8-16 |
2B، 3B |
|
|
7/16-14 |
2B، 3B |
|
|
1/2-13 |
2B، 3B |
|
|
9/16-12 |
2B، 3B |
|
|
5/8-11 |
2B، 3B |
|
|
3/4-10 |
2B، 3B |
|
|
7/8-9 |
2B، 3B |
|
|
1-8 |
2B، 3B |
|
|
1 1/8-7 |
2B، 3B |
|
|
1 1/4-7 |
2B، 3B |
|
|
1 3/8-6 |
2B، 3B |
|
|
1 1/2-6 |
2B، 3B |
|
|
1 3/4-5 |
2B، 3B |
|
|
2-4.5 |
2B، 3B |
|
|
…… |
2B، 3B |
|
|
6 |
2B، 3B |
|
UNF
|
الحجم |
الخيوط لكل بوصة |
الدقة |
|
3-56 |
2B، 3B |
|
|
4-48 |
2B، 3B |
|
|
5-44 |
2B، 3B |
|
|
6-40 |
2B، 3B |
|
|
8-36 |
2B، 3B |
|
|
10-32 |
2B، 3B |
|
|
12-28 |
2B، 3B |
|
|
1/4-28 |
2B، 3B |
|
|
5/16-24 |
2B، 3B |
|
|
3/8-24 |
2B، 3B |
|
|
7/16-20 |
2B، 3B |
|
|
1/2-20 |
2B، 3B |
|
|
9/16-18 |
2B، 3B |
|
|
5/8-18 |
2B، 3B |
|
|
3/4-16 |
2B، 3B |
|
|
7/8-14 |
2B، 3B |
|
|
1-12 |
2B، 3B |
|
|
1 1/8-12 |
2B، 3B |
|
|
1 1/4-12 |
2B، 3B |
|
|
1 3/8-12 |
2B، 3B |
|
|
1 1/2-12 |
2B، 3B |
|
|
…… |
2B، 3B |
|
|
6 |
2B، 3B |
|
UNEF
|
الحجم |
الخيوط لكل بوصة |
الدقة |
|
12-32 |
2B، 3B |
|
|
1/4-32 |
2B، 3B |
|
|
5/16-32 |
2B، 3B |
|
|
3/8-32 |
2B، 3B |
|
|
7/16-28 |
2B، 3B |
|
|
1/2-28 |
2B، 3B |
|
|
9/16-24 |
2B، 3B |
|
|
5/8-24 |
2B، 3B |
|
|
11/16-24 |
2B، 3B |
|
|
3/4-20 |
2B، 3B |
|
|
7/8-20 |
2B، 3B |
|
|
13/16-20 |
2B، 3B |
|
|
15/16-20 |
2B، 3B |
|
|
1-20 |
2B، 3B |
|
|
1 1/16-18 |
2B، 3B |
|
|
1 1/8-18 |
2B، 3B |
|
|
1 3/16-18 |
2B، 3B |
|
|
1 1/4-18 |
2B، 3B |
|
|
1 5/16-18 |
2B، 3B |
|
|
1 3/8-18 |
2B، 3B |
|
|
1 7/16-18 |
2B، 3B |
|
|
1 1/2-18 |
2B، 3B |
|
|
1 9/16-18 |
2B، 3B |
|
|
1 5/8-18 |
2B، 3B |
|
|
1 11/16-18 |
2B، 3B |
|
|
…… |
2B، 3B |
|
|
6 |
2B، 3B |
|
UN
|
الحجم |
الخيوط لكل بوصة |
الدقة |
|
5/16-20 |
2B، 3B |
|
|
5/16-28 |
2B، 3B |
|
|
3/8-20 |
2B، 3B |
|
|
3/8-28 |
2B، 3B |
|
|
7/16-32 |
2B، 3B |
|
|
1/2-16 |
2B، 3B |
|
|
9/16-16 |
2B، 3B |
|
|
9/16-20 |
2B، 3B |
|
|
9/16-32 |
2B، 3B |
|
|
5/8-12 |
2B، 3B |
|
|
5/8-16 |
2B، 3B |
|
|
5/8-20 |
2B، 3B |
|
|
5/8-28 |
2B، 3B |
|
|
11/16-12 |
2B، 3B |
|
|
11/16-16 |
2B، 3B |
|
|
11/16-20 |
2B، 3B |
|
|
11/16-28 |
2B، 3B |
|
|
11/16-32 |
2B، 3B |
|
|
3/4-12 |
2B، 3B |
|
|
3/4-28 |
2B، 3B |
|
|
3/4-32 |
2B، 3B |
|
|
13/16-12 |
2B، 3B |
|
|
13/16-16 |
2B، 3B |
|
|
13/16-28 |
2B، 3B |
|
|
13/16-32 |
2B، 3B |
|
|
7/8-12 |
2B، 3B |
|
|
7/8-16 |
2B، 3B |
|
|
7/8-28 |
2B، 3B |
|
|
7/8-32 |
2B، 3B |
|
|
15/16-12 |
2B، 3B |
|
|
15/16-16 |
2B، 3B |
|
|
15/16-28 |
2B، 3B |
|
|
15/16-32 |
2B، 3B |
|
|
1-16 |
2B، 3B |
|
|
1-28 |
2B، 3B |
|
|
1 1/16-8 |
2B، 3B |
|
|
1 1/16-12 |
2B، 3B |
|
|
1 1/16-16 |
2B، 3B |
|
|
1 1/16-20 |
2B، 3B |
|
|
1 1/16-28 |
2B، 3B |
|
|
1 1/8-8 |
2B، 3B |
|
|
1 1/8-16 |
2B، 3B |
|
|
1 1/8-20 |
2B، 3B |
|
|
1 1/8-28 |
2B، 3B |
|
|
1 3/16-8 |
2B، 3B |
|
|
1 3/16-12 |
2B، 3B |
|
|
1 3/16-16 |
2B، 3B |
|
|
1 3/16-20 |
2B، 3B |
|
|
1 3/16-28 |
2B، 3B |
|
|
1 1/4-8 |
2B، 3B |
|
|
1 1/4-16 |
2B، 3B |
|
|
1 1/4-20 |
2B، 3B |
|
|
1 1/4-28 |
2B، 3B |
|
|
1 5/16-8 |
2B، 3B |
|
|
1 5/16-12 |
2B، 3B |
|
|
1 5/16-16 |
2B، 3B |
|
|
1 5/16-20 |
2B، 3B |
|
|
1 5/16-28 |
2B، 3B |
|
|
1 3/8-8 |
2B، 3B |
|
|
1 3/8-16 |
2B، 3B |
|
|
1 3/8-20 |
2B، 3B |
|
|
1 3/8-28 |
2B، 3B |
|
|
1 7/16-6 |
2B، 3B |
|
|
1 7/16-8 |
2B، 3B |
|
|
1 7/16-12 |
2B، 3B |
|
|
1 7/16-16 |
2B، 3B |
|
|
1 7/16-20 |
2B، 3B |
|
|
1 7/16-28 |
2B، 3B |
|
|
1 1/2-8 |
2B، 3B |
|
|
1 1/2-16 |
2B، 3B |
|
|
1 1/2-20 |
2B، 3B |
|
|
1 1/2-28 |
2B، 3B |
|
|
1 9/16-6 |
2B، 3B |
|
|
1 9/16-8 |
2B، 3B |
|
|
1 9/16-12 |
2B، 3B |
|
|
1 9/16-16 |
2B، 3B |
|
|
1 9/16-20 |
2B، 3B |
|
|
1 5/8-6 |
2B، 3B |
|
|
1 5/8-8 |
2B، 3B |
|
|
1 5/8-12 |
2B، 3B |
|
|
1 5/8-16 |
2B، 3B |
|
|
1 5/8-20 |
2B، 3B |
|
|
1 11/16-6 |
2B، 3B |
|
|
1 11/16-8 |
2B، 3B |
|
|
1 11/16-12 |
2B، 3B |
|
|
1 11/16-16 |
2B، 3B |
|
|
1 11/16-20 |
2B، 3B |
|
|
1 3/4-6 |
2B، 3B |
|
|
1 3/4-8 |
2B، 3B |
|
|
1 3/4-12 |
2B، 3B |
|
|
1 3/4-16 |
2B، 3B |
|
|
1 3/4-20 |
2B، 3B |
|
|
1 13/16-6 |
2B، 3B |
|
|
1 13/16-8 |
2B، 3B |
|
|
1 13/16-12 |
2B، 3B |
|
|
1 13/16-16 |
2B، 3B |
|
|
1 13/16-20 |
2B، 3B |
|
|
1 7/8-6 |
2B، 3B |
|
|
1 7/8-8 |
2B، 3B |
|
|
1 7/8-12 |
2B، 3B |
|
|
1 7/8-16 |
2B، 3B |
|
|
1 7/8-20 |
2B، 3B |
|
|
1 15/16-6 |
2B، 3B |
|
|
1 15/16-8 |
2B، 3B |
|
|
1 15/16-12 |
2B، 3B |
|
|
1 15/16-16 |
2B، 3B |
|
|
1 15/16-20 |
2B، 3B |
|
|
2-6 |
2B، 3B |
|
|
2-8 |
2B، 3B |
|
|
2-12 |
2B، 3B |
|
|
2-16 |
2B، 3B |
|
|
2-20 |
2B، 3B |
|
|
…… |
2B، 3B |
|
|
6 |
2B، 3B |
|
التطبيقات:
مقياس سدادة الخيوط هو أداة تستخدم بشكل أساسي لفحص الحكم على ما إذا كان حجم الخيط مؤهلاً، ويستخدم على نطاق واسع
في مجالات تصنيع السيارات والفضاء والمعالجة الآلية والمعالجة الإلكترونية لفحص مختلف المنتجات القياسية
وغير القياسية لتحسين دقة دقة الخيوط وضمان معدل المنتجات المصنعة المؤهلة.
الاحتياطات:
1. لا يُسمح بلمس سطح العمل لمقياس حلقة السدادة بيديك، حتى لا يتسبب في الصدأ.
2. أثناء الاستخدام، يجب وضع مقياس حلقة السدادة في مكان مناسب، مثل على طاولة خزانة الأدوات
أو على اللوحة الخلفية الخشبية للجزء غير المتحرك من الماكينة، ويجب ألا يوضع على حامل الأدوات الخاص بالماكينة
أو القضيب التوجيهي للماكينة، حتى لا يتسبب في التلف.
3. افحص بانتظام لمعرفة ما إذا كان هناك أي تلف أو صدأ أو تشوه. إذا وجدت أن مقياس حلقة السدادة بدأ في الصدأ،
يجب عليك وضعه في البنزين ونقعه لفترة من الوقت، ثم إخراجه ومسحه بعناية، ووضع زيت مضاد للصدأ.
4. لا تقم بحفظ أسطح العمل لمقياسي حلقة السدادة معًا، وإلا فسوف تلتصق أسطح العمل ببعضها البعض،
وسيتضرر المقياس بشكل غير ضروري عند فصله بالقوة الخارجية.
5. بعد استخدام مقياس سدادة الخيوط، يجب مسحه وتنظيفه وتخزينه في حالة جافة.
