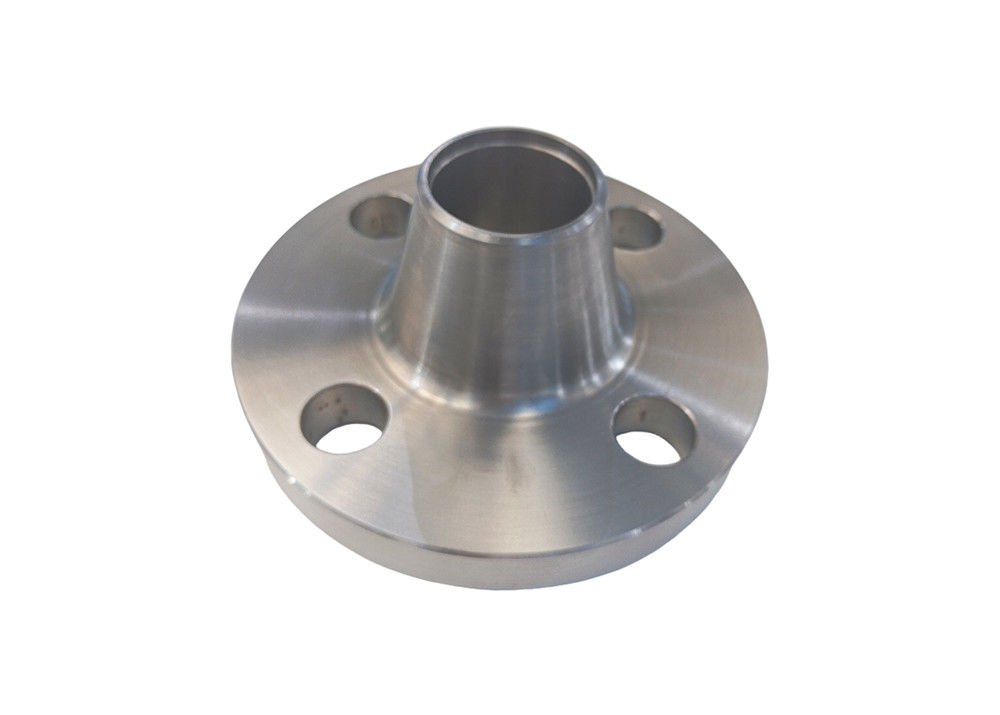

طابعة التيتانيوم ذات الرقبة المطاطية الطويلة لربط أنابيب أقوى
-
إبراز
ربط أنابيب أقوى طحالب التيتانيوم,طوق التيتانيوم ذو الرقبة الطويلة
,Long Weld Neck Titanium Flange
-
PressurePN10,PN16,PN25,PN40,PN63,PN100,PN160
-
MaterialTA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 etc
-
الحجمDN10-DN300 (3/8 ''-12 '')
-
OEMAvailable
-
TechnicsForged and CNC Machined
-
Sealing SurfaceRF,MFM,TG,FF,RJ
-
مكان المنشأشنشى ، الصين
-
اسم العلامة التجاريةVOTECH
-
إصدار الشهاداتASME,JIS,DIN,GB,GOST
-
Model NumberPN25
-
تفاصيل التغليفحالة خشبية قياسية تصدير ، أو يمكن تخصيصها
-
Delivery Time7-15 Days
-
شروط الدفعL/C,D/A,D/P,T/T,ويسترن يونيون,MoneyGram
-
Supply Ability100ton/Month
طابعة التيتانيوم ذات الرقبة المطاطية الطويلة لربط أنابيب أقوى

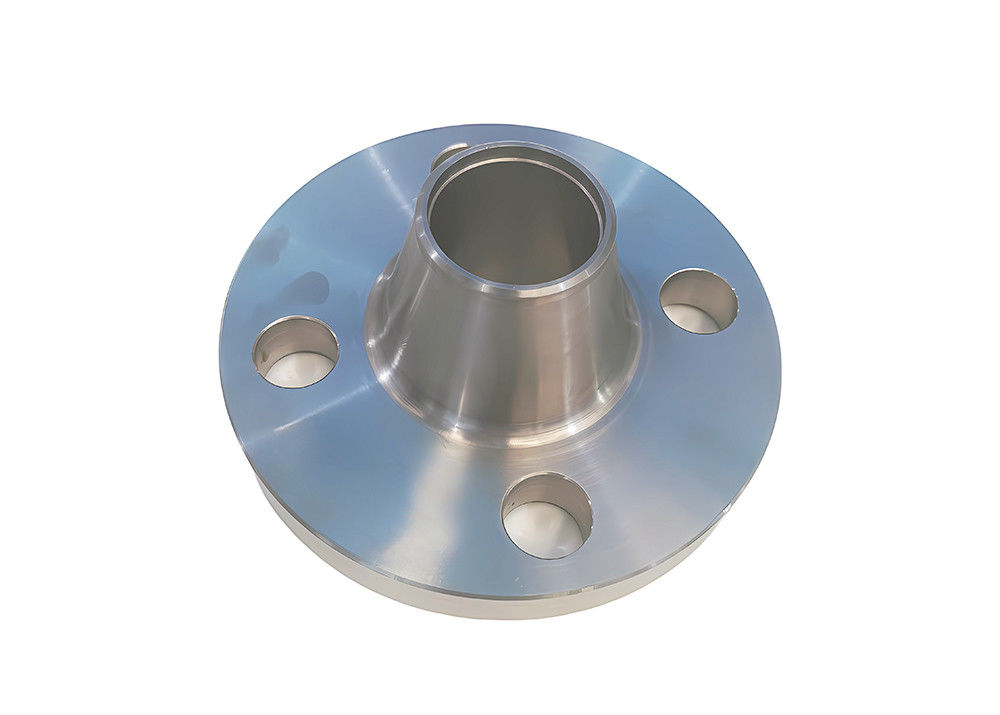

شفرة التيتانيوم مع رقبة لحام طويلة لربط أنابيب أقوى
ملحومة رقبة تيتانيوم الخصائص شرف مع الرقبة طويلة نسبيا، ويتم توصيلها إلى خط الأنابيب باستخدام واجهة لحام البطن، مع
خيط لحام منخفض الشعاع والذي يمتلك قوة عالية. التغيير التدريجي في سمك الرقبة ينشر بشكل فعال التوتر
يقلل من تركيز الإجهاد في اتصال الأنابيب والفلانج. هناك ثلاثة أنواع من سطح الختم ، بما في ذلك RF ، RTJ أو
MFM، و RTJ غالبا ما يفضل لظروف الضغط العالي.
الرقبة مؤخرة اللحام أدوات الأنابيب المصنوعة من مواد التيتانيوم لديها العديد من المزايا. أولا التآكل ممتازة التيتانيوم
المقاومة تمكنها من العمل بشكل جيد في البيئات التي تتطلب مقاومة عالية للتآكل والاستقرار على المدى الطويل.
في الوسائط الكيميائية المعقدة أو درجات الحرارة العالية وضغط العمل العالي ، يمكن لمواد التيتانيوم منع
التسرب أو تلف الاطراف الناجمة عن التآكل، مما يعزز سلامة ومدة خدمة المعدات
قوة و كثافة منخفضة من التيتانيوم يمكن أن يقلل من وزن اللحاء نفسه.
خفض الوزن الهيكلي يمكن أن تحسن التصميم العام وتخفيض التكاليف. في الوقت نفسه، التيتانيوم لديه لحام جيد
الأداء المناسب لللحام مع المواد المعدنية الأخرى ، مما يضمن قوة مفصل اللحاء.
طويلا رقبة التيتانيوم فلانج متوفرة مع الحجم القياسي وكذلك التخصيص غير القياسي وفقا للعملاء
أو رسومات. يتم تصنيع شرائح التيتانيوم لدينا بشكل حاسم إلى المعيار الدقيق، بما في ذلك ASME، JIS،
المعايير الدولية GB،GOST لتلبية متطلبات مختلفة من العملاء في جميع أنحاء العالم.
|
المعيار |
ASME،JIS،DIN،GB،GOST |
|
المواد |
TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 الخ |
|
الحجم |
DN10-DN600 ((3/8') 24" |
|
صناعة المعدات الأولية |
متاحة |
|
الضغط |
PN10,PN16,PN25,PN40,PN63,PN100,PN160، |
|
التقنيات |
صناعة الصلبة والصناعة بالجهاز الآلي |
|
سطح الختم |
RF,MFM,TG,FF,RJ |
|
النوع |
طوق رقبة اللحام |
|
التعبئة |
الصادرة القياسية الخشبية، أو يمكن تخصيصها |
|
التطبيق |
النفط، الكيمياء، بناء السفن، الصيدلة، المعادن، الآلات، طابع الكوع، الغذاء وغيرها |
PN25(ملم)
|
الحجم الاسمي |
القطر الخارجي لنهاية لحام فلانج الأنابيب الصلبة |
حجم الاتصال |
سمك الشريط |
رقبة الشريط |
ارتفاع الجهاز |
|||||||||
|
القطر الخارجي للشريحة |
قطر الدائرة الوسطى لثقب المسامير |
ثقب المسامير |
عدد ثقوب المسامير |
المسمار |
ن |
s≥ |
H1 |
R |
||||||
|
أ |
ب |
أ |
ب |
|||||||||||
|
10 |
17.2 |
14 |
90 |
60 |
14 |
4 |
M12 |
16 |
28 |
28 |
1.8 |
6 |
4 |
35 |
|
15 |
21.3 |
18 |
95 |
65 |
14 |
4 |
M12 |
16 |
32 |
32 |
2.0 |
6 |
4 |
38 |
|
20 |
26.9 |
25 |
105 |
75 |
14 |
4 |
M12 |
18 |
40 |
40 |
2.3 |
6 |
4 |
40 |
|
25 |
33.7 |
32 |
115 |
85 |
14 |
4 |
M12 |
18 |
46 |
46 |
2.6 |
6 |
4 |
40 |
|
32 |
42.4 |
38 |
140 |
100 |
18 |
4 |
الـ M16 |
18 |
56 |
56 |
2.6 |
6 |
6 |
42 |
|
40 |
48.3 |
45 |
150 |
110 |
18 |
4 |
الـ M16 |
18 |
64 |
64 |
2.6 |
7 |
6 |
45 |
|
50 |
60.3 |
57 |
165 |
125 |
18 |
4 |
الـ M16 |
20 |
75 |
75 |
2.9 |
8 |
6 |
48 |
|
65 |
76.1 |
65 |
185 |
145 |
18 |
8 |
الـ M16 |
22 |
90 |
90 |
2.9 |
10 |
6 |
52 |
|
80 |
88.9 |
89 |
200 |
190 |
18 |
8 |
الـ M16 |
24 |
105 |
105 |
3.2 |
12 |
8 |
58 |
|
100 |
114.3 |
108 |
235 |
160 |
22 |
8 |
M20 |
24 |
134 |
134 |
3.6 |
12 |
8 |
65 |
|
125 |
139.7 |
133 |
270 |
220 |
26 |
8 |
M24 |
26 |
162 |
162 |
4.0 |
12 |
8 |
68 |
|
150 |
168.3 |
159 |
300 |
250 |
26 |
8 |
M24 |
28 |
192 |
190 |
4.5 |
12 |
10 |
75 |
|
200 |
219.1 |
219 |
360 |
310 |
26 |
12 |
M24 |
30 |
244 |
244 |
4.3 |
16 |
10 |
80 |
|
250 |
273 |
273 |
425 |
370 |
30 |
12 |
M27 |
32 |
298 |
298 |
7.1 |
18 |
12 |
88 |
|
300 |
323.9 |
325 |
485 |
430 |
30 |
16 |
M27 |
34 |
352 |
352 |
8.0 |
18 |
12 |
92 |
|
350 |
355.6 |
377 |
555 |
490 |
33 |
16 |
M30 |
38 |
398 |
420 |
8.0 |
20 |
12 |
100 |
|
400 |
406.4 |
426 |
620 |
550 |
36 |
16 |
M33 |
40 |
452 |
472 |
8.8 |
20 |
12 |
110 |
|
450 |
457 |
480 |
670 |
600 |
36 |
20 |
M33 |
46 |
500 |
522 |
8.8 |
20 |
12 |
110 |
|
500 |
508 |
530 |
730 |
660 |
36 |
20 |
M33 |
48 |
558 |
580 |
10 |
20 |
12 |
125 |
|
600 |
610 |
630 |
845 |
770 |
39 |
20 |
M36×3 |
58 |
660 |
680 |
11 |
20 |
12 |
125 |
1.ما هي الأداءات المتميزة للشرائح التيتانيوم من حيث مقاومة التآكل؟
فلنجات التيتانيوم لديها مقاومة قوية للغاية لوسائل التآكل مثل مياه البحر وأيونات الكلوريد.تآكلهم
المقاومةتتجاوز بكثير من الفولاذ المقاوم للصدأ والفولاذ الكربوني، وهي مناسبة بشكل خاصللقسوةالبيئاتمثل هذا
كبحار والصناعات الكيميائية
2هل تحتاج شرائح التيتانيوم إلى تدابير مضادة للصدأ إضافية؟
لا حاجة لذلك، يمكن استخدام شرائح التيتانيوم لفترة طويلة دون طلاء أو حماية كاتودية، وتجنب خطر الصدأو
بشكل كبيرتقليل متطلبات الصيانة.
3.أين تكمن ميزة خفيفة الوزن من شرائح التيتانيوم؟
التيتانيوم لديه قوة قريبة من الصلب ، ولكن كثافته هي 60٪ فقط من الصلب ، مما يسمح له
تقليلوزن المعدات في مجالات مثل الطيران والفضاء وبناء السفن مع الحفاظ على قدرة عالية على تحمل الحمولة.
4-كيف أداء شفرة التيتانيوم في البيئات منخفضة درجة الحرارة؟
لا يزال يمكن أن الحفاظ على شظايا التيتانيوم صلابة ممتازة في بيئات درجات الحرارة المنخفضة للغاية (مثل النيتروجين السائل و
سائلالأكسجين)مما يجعلها خيار مثالي للهندسة التخفيفية.
5كيف هي مقاومة درجات الحرارة العالية من شرائح التيتانيوم؟
سبائك التيتانيوم (مثل TA2 و TA9) يمكن أن تحافظ على خصائص ميكانيكية مستقرة في درجات حرارة عالية من 300-500°C,و
بعضهاالمواد يمكن أن تتحمل درجات حرارة أعلى لفترة قصيرة من الزمن.
6كيف تتحمل شرائح التيتانيوم الأكسدة عند درجات الحرارة العالية؟
عند درجات الحرارة العالية، تتشكل فيلم أكسيد كثيف على سطح التيتانيوم، والذي يمكن أن يعزل الأكسجين بفعاليةومنع
إضافةأكسدة المادة.
7.لماذا فترة خدمة شرائح التيتانيوم أطول من فولاذ المقاوم للصدأ؟
في البيئات التآكل، عمر شفرات التيتانيوم يمكن أن يكون أكثر من عشرة أضعاف من الفولاذ المقاوم للصدأ،ويتطلبون
تقريباًلاالصيانة، مما يؤدي إلى انخفاض تكلفة دورة الحياة الكلية.
8.لماذا لا تزال شرائح التيتانيوم اقتصادية على الرغم من ارتفاع تكاليفها الأولية؟
على الرغم من أن تكلفة الشراء الأولية للشرائح التيتانيوم مرتفعة نسبيا،و منخفضة جدا
الصيانةتتطلب الحد بشكل كبير من تكلفة الاستخدام على المدى الطويل،جعل أدائهم الاقتصادي العام
أفضل.
9هل أشرطة التيتانيوم مناسبة لصناعات الأدوية والمواد الغذائية؟
أجل، التيتانيوم غير سام و غير ضار و متوافق بيولوجي و نقاء المادة مرتفع
متطلباتمن مجالات مثل الأدوية ومعالجة الأغذية.
10كيف هي خصائص معالجة و لحام فليانز التيتانيوم؟
تدعم شرائح التيتانيوم طرق لحام مختلفة مثل لحام TIG وحام البلازما ، مع قوة لحام عالية.Tمرحباً
يمكن أيضاًأن تكونمصممة في أشكال واجهة مثل اللحام المسطح، اللحام المتداخل، واللحام الملفوف،لتلبية المتطلبات
من أنابيب مختلفةأنظمة.
