إبراز
أدوات أنابيب التيتانيوم طوق رقبة اللحام,طوق رقبة التيتانيوم الصلب,طوق رقبة التحاليل الصناعية من التيتانيوم
,Durable Titanium Weld Neck Flange
,Industrial Pipeline Titanium Weld Neck Flange
-
الضغطPN10 ، PN16 ، PN25 ، PN40 ، PN63 ، PN100 ، PN160
-
الموادTA1 ، TA2 ، TA9 ، TA10 ، GR1 ، GR2 ، GR7 ، GR12 ، GR16 ، N5 ، N6 ، N7 إلخ
-
SizeDN10-DN300(3/8''-12'')
-
OEMAvailable
-
TechnicsForged and CNC Machined
-
سطح الختمRF ، MFM ، TG ، FF ، RJ
-
Place of OriginShaanxi,China
-
اسم العلامة التجاريةVOTECH
-
إصدار الشهاداتASME,JIS,DIN,GB,GOST
-
Model NumberPN160
-
Packaging DetailsExport Standard Wooden Case, or Can Be Customized
-
Delivery Time7-15 Days
-
Payment TermsL/C,D/A,D/P,T/T,Western Union,MoneyGram
-
القدرة على العرض100 طن/شهر
أدوات الأنابيب الصناعية الصلبة من التيتانيوم
أدوات الأنابيب الصناعية الصلبة من التيتانيوم

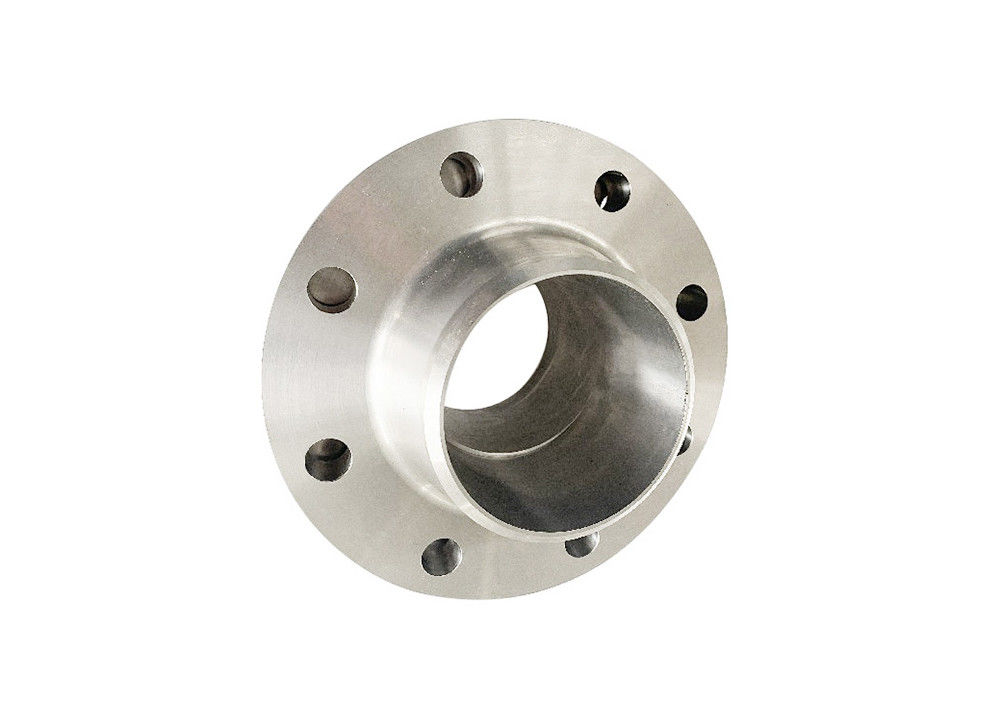

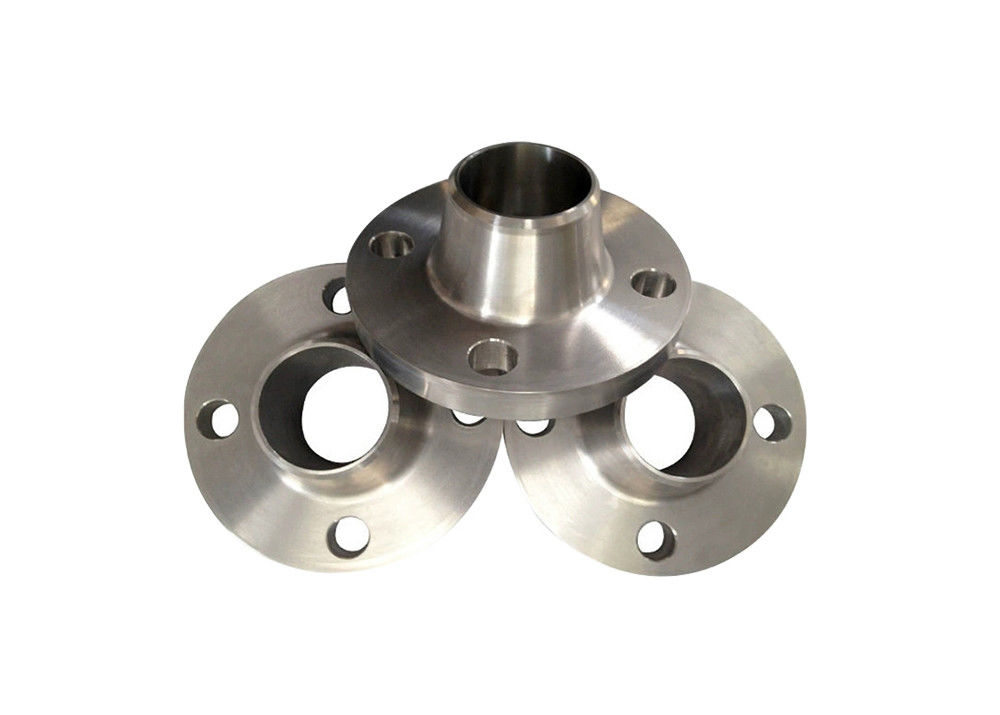

طويلا رقبة تيتانيوم الخصائص شرف مع الرقبة طويلة نسبيا، ويتم توصيلها إلى خط الأنابيب باستخدام واجهة لحام البطن،
مع خيط لحام متخلل بالكامل والذي له قوة عالية. التغيير التدريجي في سمك الرقبة
ويقلل من تركيز الإجهاد في الاتصال بالأنابيب والفلانج. هناك ثلاثة أنواع من سطح الختم، بما في ذلك RF،
RTJ أو MFM ، وغالبا ما يفضل RTJ لظروف الضغط العالي.
تيتانيوم لحام رقبة فلنج (WN فلنج) هو عنصر اتصال رئيسي يستخدم في أنظمة الأنابيب تحت ضغط مرتفع، عالية
درجة الحرارة، أو الظروف القاسية. يحتوي على قسم انتقال طويل في الرقبة ويتم توصيله بالأنابيب عن طريق لحام الأرداف،
يقدم قوة ممتازة وأداء الختم.
فلنج التيتانيوم مع رقبة اللحام فلنج لديه أداء ممتاز ضد الانخفاض ويمكن أن تتعامل بنجاح مع تقلبات الضغط،
أناوتعتبر هذه الأجهزة متعددة الاستخدامات ومناسبة لمجموعة واسعة من التطبيقات التي تنطوي على درجات حرارة متطرفة (ارتفاع وارتفاع درجات الحرارة)
من حيث المدى الطويل ، تصميم تيتانيوم لحام رقبة اللحاء هو مرن و
طويلة الأمد، وتقدم حياة متوقعة أطول من أنواع أخرى من الاطراف لأنها أقل عرضة للتشوه تحت ارتفاع
درجات الحرارة والضغط
|
المعيار |
ASME،JIS،DIN،GB،GOST |
|
المواد |
TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 الخ |
|
الحجم |
DN10-DN300 ((3/8'-12') |
|
صناعة المعدات الأولية |
متاحة |
|
الضغط |
PN10,PN16,PN25,PN40,PN63,PN100,PN160 |
|
التقنيات |
صناعة الصلبة والصناعة بالجهاز الآلي |
|
سطح الختم |
RF,MFM,TG,FF,RJ |
|
النوع |
طوق رقبة اللحام |
|
التعبئة |
الصادرة القياسية الخشبية، أو يمكن تخصيصها |
|
التطبيق |
النفط، الكيمياء، بناء السفن، الصيدلة، المعادن، الآلات، طابع الكوع، الغذاء وغيرها |
PN160(ملم)
|
الحجم الاسمي |
القطر الخارجي لنهاية لحام فلانج الأنابيب الصلبة |
حجم الاتصال |
سمك الشريط |
رقبة الشريط |
ارتفاع الجهاز |
|||||||||
|
القطر الخارجي للشريحة |
قطر الدائرة الوسطى لثقب المسامير |
ثقب المسامير |
عدد ثقوب المسامير |
المسمار |
ن |
s≥ |
H1 |
R |
||||||
|
أ |
ب |
أ |
ب |
|||||||||||
|
10 |
17.2 |
14 |
100 |
70 |
14 |
4 |
M12 |
20 |
32 |
32 |
2.0 |
6 |
4 |
45 |
|
15 |
21.3 |
18 |
105 |
75 |
14 |
4 |
M12 |
20 |
34 |
34 |
2.0 |
6 |
4 |
45 |
|
20 |
26.9 |
25 |
130 |
90 |
18 |
4 |
الـ M16 |
24 |
42 |
42 |
2.9 |
6 |
4 |
52 |
|
25 |
33.7 |
32 |
140 |
100 |
18 |
4 |
الـ M16 |
24 |
52 |
52 |
2.9 |
8 |
4 |
58 |
|
32 |
42.4 |
38 |
155 |
110 |
22 |
4 |
M20 |
28 |
60 |
60 |
3.6 |
8 |
5 |
60 |
|
40 |
48.3 |
45 |
170 |
125 |
22 |
4 |
M20 |
28 |
70 |
70 |
3.6 |
10 |
6 |
64 |
|
50 |
60.3 |
57 |
195 |
145 |
26 |
4 |
M24 |
30 |
90 |
90 |
4 |
10 |
6 |
75 |
|
65 |
76.1 |
65 |
220 |
170 |
26 |
8 |
M24 |
34 |
108 |
108 |
5 |
12 |
6 |
82 |
|
80 |
88.9 |
89 |
230 |
180 |
26 |
8 |
M24 |
36 |
120 |
120 |
6.3 |
12 |
8 |
86 |
|
100 |
114.3 |
108 |
265 |
210 |
30 |
8 |
M27 |
40 |
150 |
150 |
8 |
12 |
8 |
100 |
|
125 |
139.7 |
133 |
315 |
250 |
33 |
8 |
M30 |
44 |
180 |
180 |
10 |
14 |
8 |
115 |
|
150 |
168.3 |
159 |
355 |
290 |
33 |
12 |
M30 |
50 |
210 |
210 |
12.5 |
14 |
10 |
128 |
|
200 |
219.1 |
219 |
430 |
360 |
36 |
12 |
M33 |
60 |
278 |
278 |
16 |
16 |
10 |
140 |
|
250 |
273 |
273 |
515 |
430 |
42 |
12 |
M39×3 |
68 |
340 |
340 |
20 |
18 |
12 |
155 |
|
300 |
323.9 |
325 |
585 |
500 |
42 |
16 |
M39×3 |
78 |
400 |
400 |
22.2 |
18 |
12 |
175 |
1.ما هي الأداءات المتميزة للشرائح التيتانيوم من حيث مقاومة التآكل؟
فلنجات التيتانيوم لديها مقاومة قوية للغاية لوسائل التآكل مثل مياه البحر وأيونات الكلوريد.تآكلهم
المقاومةتتجاوز بكثير من الفولاذ المقاوم للصدأ والفولاذ الكربوني، وهي مناسبة بشكل خاصللقسوةالبيئاتمثل هذا
كبحار والصناعات الكيميائية
2هل تحتاج شرائح التيتانيوم إلى تدابير مضادة للصدأ إضافية؟
لا حاجة لذلك، يمكن استخدام شرائح التيتانيوم لفترة طويلة دون طلاء أو حماية كاتودية، وتجنب خطر الصدأو
بشكل كبيرتقليل متطلبات الصيانة.
3.أين تكمن ميزة خفيفة الوزن من شرائح التيتانيوم؟
التيتانيوم لديه قوة قريبة من الصلب ، ولكن كثافته هي 60٪ فقط من الصلب ، مما يسمح له
تقليلوزن المعدات في مجالات مثل الطيران والفضاء وبناء السفن مع الحفاظ على قدرة عالية على تحمل الحمولة.
4-كيف أداء شفرة التيتانيوم في البيئات منخفضة درجة الحرارة؟
لا يزال يمكن أن الحفاظ على شظايا التيتانيوم صلابة ممتازة في بيئات درجات الحرارة المنخفضة للغاية (مثل النيتروجين السائل و
سائلالأكسجين)مما يجعلها خيار مثالي للهندسة التخفيفية.
5كيف هي مقاومة درجات الحرارة العالية من شرائح التيتانيوم؟
سبائك التيتانيوم (مثل TA2 و TA9) يمكن أن تحافظ على خصائص ميكانيكية مستقرة في درجات حرارة عالية من 300-500°C,و
بعضهاالمواد يمكن أن تتحمل درجات حرارة أعلى لفترة قصيرة من الزمن.
6كيف تتحمل شرائح التيتانيوم الأكسدة عند درجات الحرارة العالية؟
عند درجات الحرارة العالية، تتشكل فيلم أكسيد كثيف على سطح التيتانيوم، والذي يمكن أن يعزل الأكسجين بفعاليةومنع
إضافةأكسدة المادة.
7.لماذا فترة خدمة شرائح التيتانيوم أطول من فولاذ المقاوم للصدأ؟
في البيئات التآكل، عمر شفرات التيتانيوم يمكن أن يكون أكثر من عشرة أضعاف من الفولاذ المقاوم للصدأ،ويتطلبون
تقريباًلاالصيانة، مما يؤدي إلى انخفاض تكلفة دورة الحياة الكلية.
8.لماذا لا تزال شرائح التيتانيوم اقتصادية على الرغم من ارتفاع تكاليفها الأولية؟
على الرغم من أن تكلفة الشراء الأولية للشرائح التيتانيوم مرتفعة نسبيا،و منخفضة جدا
الصيانةتتطلب الحد بشكل كبير من تكلفة الاستخدام على المدى الطويل،جعل أدائهم الاقتصادي العام
أفضل.
9هل أشرطة التيتانيوم مناسبة لصناعات الأدوية والمواد الغذائية؟
أجل، التيتانيوم غير سام و غير ضار و متوافق بيولوجي و نقاء المادة مرتفع
متطلباتمن مجالات مثل الأدوية ومعالجة الأغذية.
10كيف هي خصائص معالجة و لحام فليانز التيتانيوم؟
تدعم شرائح التيتانيوم طرق لحام مختلفة مثل لحام TIG وحام البلازما ، مع قوة لحام عالية.Tمرحباً
يمكن أيضاًأن تكونمصممة في أشكال واجهة مثل اللحام المسطح، اللحام المتداخل، واللحام الملفوف،لتلبية المتطلبات
من أنابيب مختلفةأنظمة.
