شظية من التيتانيوم مع رقبة لحام زلقة للاتصالات الصناعية للأنابيب
-
إبراز
اتصالات الأنابيب الصناعية طحالب التيتانيوم,الزحلق على لحام رقبة التيتانيوم فليانج
,Slip On Welding Neck Titanium Flange
-
PressurePN6,PN10,PN16,PN25,PN40
-
Sealing SurfaceRF,MFM,TG,FF
-
OEMAvailable
-
TechnicsForged and CNC Machined
-
MaterialTA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 etc.
-
SpecificationDN10-DN300(3/8"-12")
-
Place of OriginShaanxi,China
-
اسم العلامة التجاريةVOTECH
-
إصدار الشهاداتASME,JIS,DIN,GB,GOST
-
Model NumberPN6
-
Packaging DetailsExport Standard Wooden Case, or Can Be Customized
-
وقت التسليم7-15 يوما
-
Payment TermsL/C,D/A,D/P,T/T,Western Union,MoneyGram
-
Supply Ability100ton/Month
شظية من التيتانيوم مع رقبة لحام زلقة للاتصالات الصناعية للأنابيب
شظية من التيتانيوم مع رقبة لحام زلقة للاتصالات الصناعية للأنابيب

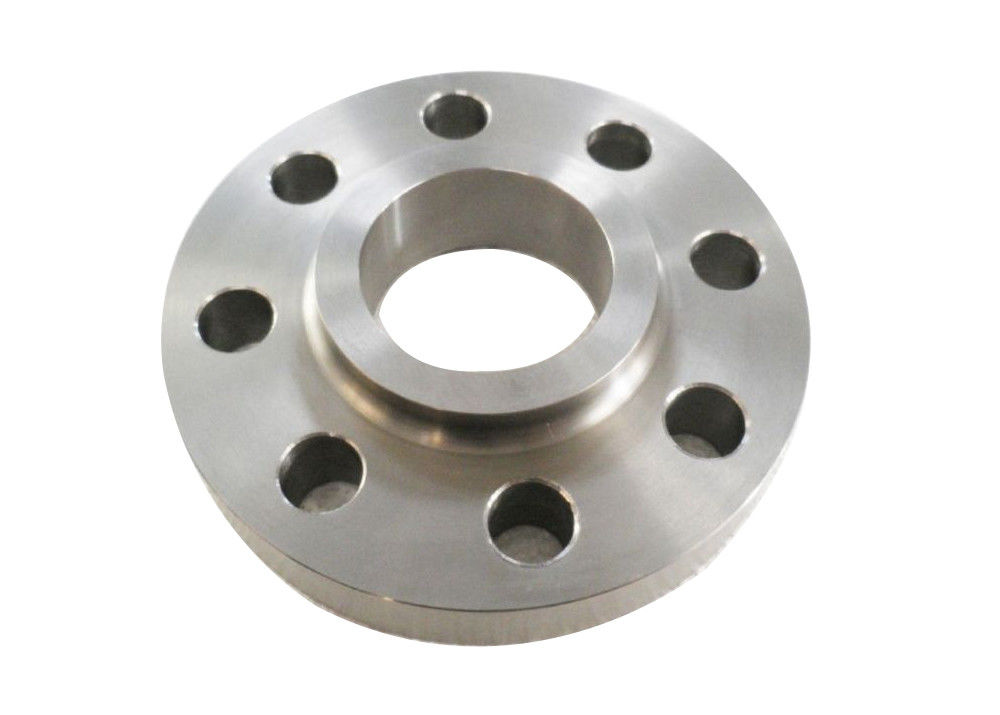

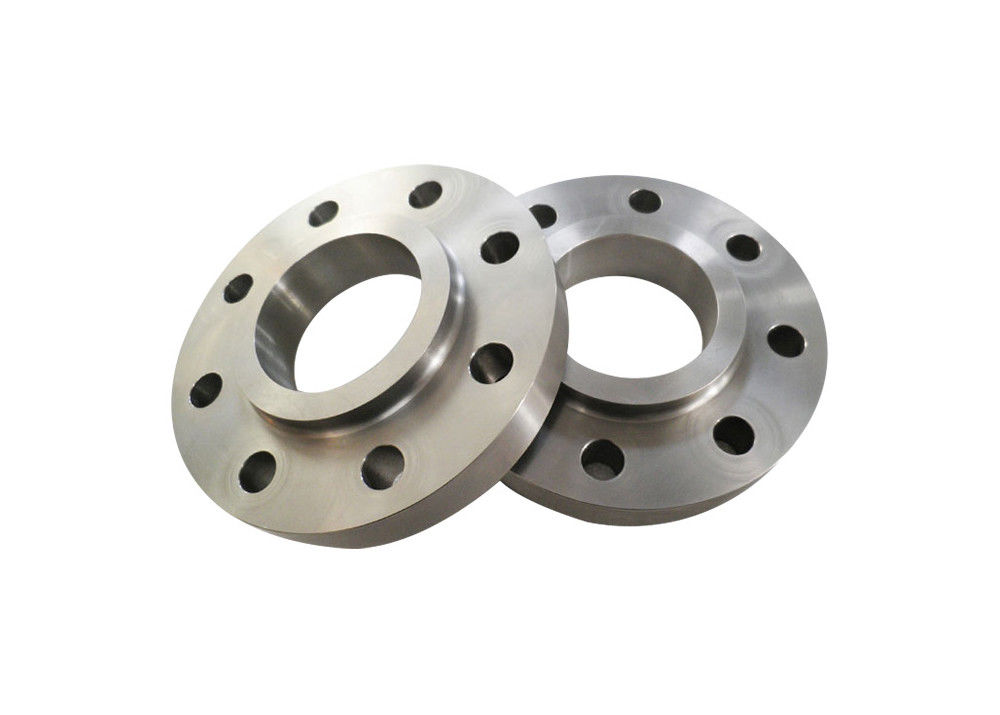

فليانج التيتانيوم المنزلق ، والذي يشار إليه أيضًا باسم فليانج التيتانيوم SO ، هو نوع شائع الاستخدام من الفليانج في أنظمة الأنابيب.
الميزات ذات الرقبة القصيرة (الرقبة المخروطية) ، والتي تتصل بالأنابيب من خلال طريقة لحام مسطحة.
التيتانيوم Slip-On فلنج المواد الرئيسية هي الصناعية التيتانيوم النقي أو سبيكة التيتانيوم.
PN6،PN10،PN16،PN25، و PN40 من بينها المواصفات المشتركة لـ PN6 تتراوح من DN10 إلى DN300،
يمكن معالجة سطح إلى أشكال مثل RF،MFM،TG، و FF وفقا لمتطلبات.
فلانج التيتانيوم الملحوم مسطح متوفرة مع الحجم القياسي، ودعم أيضا التخصيص غير القياسي وفقا للعملاء
أو رسومات. يتم تصنيع شرائح التيتانيوم لدينا بشكل حاسم إلى المعيار الدقيق، بما في ذلك ASME، JIS،
المعايير الدولية GOST لتلبية متطلبات مختلفة من العملاء في جميع أنحاء العالم.
|
المعيار |
ASME،JIS،DIN،GB،GOST |
|
المواد |
TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 الخ |
|
الحجم |
DN10-DN300 ((3/8'-12') |
|
صناعة المعدات الأولية |
متاحة |
|
الضغط |
PN6,PN10,PN16,PN25,PN40 |
|
التقنيات |
صناعة الصلبة والصناعة بالجهاز الآلي |
|
سطح الشريط |
RF,MFM,TG,FF |
|
النوع |
شاشة مقاومة مسطحة مع رقبة |
|
التعبئة |
الصادرة القياسية الخشبية، أو يمكن تخصيصها |
|
التطبيق |
النفط، الكيماويات، بناء السفن، الصيدلة، المعادن، الآلات، طابع الكوع، الغذاء وغيرها |
PN6(ملم)
|
الحجم الاسمي DN |
القطر الخارجي لأنبوب الفولاذ أ₁ |
حجم الاتصال |
سمك الشريط ج |
حفرة الشبكة ب₁ |
رقبة الشريط |
ارتفاع الجهاز هـ |
||||||||
|
القطر الخارجي للشريحة د |
قطر الدائرة الوسطى لثقب المسامير |
قطر ثقب المسامير |
عدد ثقوب المسامير |
السلك .. |
ن |
R |
||||||||
|
أ |
ب |
أ |
ب |
أ |
ب |
|||||||||
|
10 |
17.2 |
14 |
75 |
50 |
11 |
4 |
M10 |
12 |
18 |
15 |
25 |
25 |
4 |
20 |
|
15 |
21.3 |
18 |
80 |
55 |
11 |
4 |
M10 |
12 |
22.5 |
19 |
30 |
30 |
4 |
20 |
|
20 |
26.9 |
25 |
90 |
65 |
11 |
4 |
M10 |
14 |
27.5 |
26 |
40 |
40 |
4 |
24 |
|
25 |
33.7 |
32 |
100 |
75 |
11 |
4 |
M10 |
14 |
34.5 |
33 |
50 |
50 |
4 |
24 |
|
32 |
42.4 |
38 |
120 |
90 |
14 |
4 |
M12 |
14 |
43.5 |
39 |
60 |
60 |
6 |
26 |
|
40 |
48.3 |
45 |
130 |
100 |
14 |
4 |
M12 |
14 |
49.5 |
46 |
70 |
70 |
6 |
26 |
|
50 |
60.3 |
57 |
140 |
110 |
14 |
4 |
M12 |
14 |
61.5 |
59 |
80 |
80 |
6 |
28 |
|
65 |
76.1 |
76 |
160 |
130 |
14 |
4 |
M12 |
14 |
77.5 |
78 |
100 |
100 |
6 |
32 |
|
80 |
88.9 |
89 |
190 |
150 |
18 |
4 |
الـ M16 |
16 |
90.5 |
91 |
110 |
110 |
8 |
34 |
|
100 |
114.3 |
108 |
210 |
170 |
18 |
4 |
الـ M16 |
16 |
116 |
110 |
130 |
130 |
8 |
40 |
|
.... |
.... |
.... |
.... |
.... |
.... |
.... |
.... |
.... |
.... |
.... |
.... |
.... |
.... |
.... |
|
300 |
323.9 |
325 |
440 |
395 |
22 |
12 |
M20 |
22 |
328 |
328 |
355 |
355 |
12 |
44 |
1.ما هي الأداءات المتميزة للشرائح التيتانيوم من حيث مقاومة التآكل؟
فلنجات التيتانيوم لديها مقاومة قوية للغاية لوسائل التآكل مثل مياه البحر وأيونات الكلوريد.تآكلهم
المقاومةتتجاوز بكثير من الفولاذ المقاوم للصدأ والفولاذ الكربوني، وهي مناسبة بشكل خاصللقسوةالبيئاتمثل هذا
كبحار والصناعات الكيميائية
2هل تحتاج شرائح التيتانيوم إلى تدابير مضادة للصدأ إضافية؟
لا حاجة لذلك، يمكن استخدام شرائح التيتانيوم لفترة طويلة دون طلاء أو حماية كاتودية، وتجنب خطر الصدأو
بشكل كبيرتقليل متطلبات الصيانة.
3.أين تكمن ميزة خفيفة الوزن من شرائح التيتانيوم؟
التيتانيوم لديه قوة قريبة من الصلب ، ولكن كثافته هي 60٪ فقط من الصلب ، مما يسمح له
تقليلوزن المعدات في مجالات مثل الطيران والفضاء وبناء السفن مع الحفاظ على قدرة عالية على تحمل الحمولة.
4-كيف أداء شفرة التيتانيوم في البيئات منخفضة درجة الحرارة؟
لا يزال يمكن أن الحفاظ على شظايا التيتانيوم صلابة ممتازة في بيئات درجات الحرارة المنخفضة للغاية (مثل النيتروجين السائل و
سائلالأكسجين)مما يجعلها خيار مثالي للهندسة التخفيفية.
5كيف هي مقاومة درجات الحرارة العالية من شرائح التيتانيوم؟
سبائك التيتانيوم (مثل TA2 و TA9) يمكن أن تحافظ على خصائص ميكانيكية مستقرة في درجات حرارة عالية من 300-500°C,و
بعضهاالمواد يمكن أن تتحمل درجات حرارة أعلى لفترة قصيرة من الزمن.
6كيف تتحمل شرائح التيتانيوم الأكسدة عند درجات الحرارة العالية؟
عند درجات الحرارة العالية، تتشكل فيلم أكسيد كثيف على سطح التيتانيوم، والذي يمكن أن يعزل الأكسجين بفعاليةومنع
إضافةأكسدة المادة.
7.لماذا فترة خدمة شرائح التيتانيوم أطول من فولاذ المقاوم للصدأ؟
في البيئات التآكل، عمر شفرات التيتانيوم يمكن أن يكون أكثر من عشرة أضعاف من الفولاذ المقاوم للصدأ،ويتطلبون
تقريباًلاالصيانة، مما يؤدي إلى انخفاض تكلفة دورة الحياة الكلية.
8.لماذا لا تزال شرائح التيتانيوم اقتصادية على الرغم من ارتفاع تكاليفها الأولية؟
على الرغم من أن تكلفة الشراء الأولية للشرائح التيتانيوم مرتفعة نسبيا،و منخفضة جدا
الصيانةتتطلب الحد بشكل كبير من تكلفة الاستخدام على المدى الطويل،جعل أدائهم الاقتصادي العام
أفضل.
9هل أشرطة التيتانيوم مناسبة لصناعات الأدوية والمواد الغذائية؟
أجل، التيتانيوم غير سام و غير ضار و متوافق بيولوجي و نقاء المادة مرتفع
متطلباتمن مجالات مثل الأدوية ومعالجة الأغذية.
10كيف هي خصائص معالجة و لحام فليانز التيتانيوم؟
تدعم شرائح التيتانيوم طرق لحام مختلفة مثل لحام TIG وحام البلازما ، مع قوة لحام عالية.Tمرحباً
يمكن أيضاًأن تكونمصممة في أشكال واجهة مثل اللحام المسطح، اللحام المتداخل، واللحام الملفوف،لتلبية المتطلبات
من أنابيب مختلفةأنظمة.
1جودة عالية:نحن نستخدم تدابير صارمة لمراقبة الجودة، بما في ذلك ASME،JIS،DIN،GB،GOST،التأكد من أن كل
التيتانيومالمنتجاتنحن ننتج تلبي متطلبات الصناعة والعملاء.
2مرافق إنتاج حديثة:لدينا المصانع الأكثر تقدماً وخطوط إنتاج متعددة لـ (التيتانيوم المعدني)يسمح لنا
إلىالمقبضالطلبات السائبةومشاريع مخصصة.
3الخدمات اللوجستية والتغليف:كل طلب يتم تعبئتها بعناية في الكابينة الخشبية أو الصناديق لمنع الأضرار أثناء النقل،العرض
أقصىالحمايةوالسلامة.
4فريق ذو خبرة:مع سنوات من المعرفة المهنية في تصنيع المعدن التيتانيوم، ونحن نفهم الفروق الدقيقةمن
إنتاجعالية الجودةالمنتجات لتلبية احتياجات مختلف الصناعات.
5خدمة شاملة:نحن نقدم حلول مخصصة، أوقات تسليم سريعة، ودعم مخصص طوال عملية الشراء
العملية.
6الخدمات التي تركز على العملاء:نحن نقدم خيارات دفع مرنة ودعم فني شاملوالعميل المخلص
الخدمةإلىجعل عملية الشراء الخاصة بك بسلاسة.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
