مقياس سدادة الخيوط الأيسر للفحص الداخلي والخارجي للخيوط
-
إبراز
مقياس سدادة فحص الخيوط الداخلية,مقياس سدادة فحص الخيوط الخارجية,مقياس الدبابيس التفتيشية للخيوط اليسرى
,External Thread Inspection Plug Gauge
,Left Hand Thread Inspection Plug Gauge
-
الضمانسنة واحدة
-
النوعمقياس توصيل خيط اليد اليسرى
-
قياسقياس
-
الموادGCr15
-
استخدامللعمل والتفتيش
-
الحزمةABS BOX
-
مكان المنشأشانشي، الصين
-
اسم العلامة التجاريةKM
-
إصدار الشهاداتISO DIN GB RoHS
-
تفاصيل التغليفصندوق ABS GO: 13.5*13.5*5 سم/قطعة 1.84 كجم/قطعة NOGO: 13.5*13.5*3.5 سم/قطعة 1.38 كجم/قطعة
-
وقت التسليمخلال 15 أيام
-
شروط الدفعT/T، L/C، D/P، D/A، ويسترن يونيون، باي بال، موني جرام
-
القدرة على العرض50000 قطعة / شهر

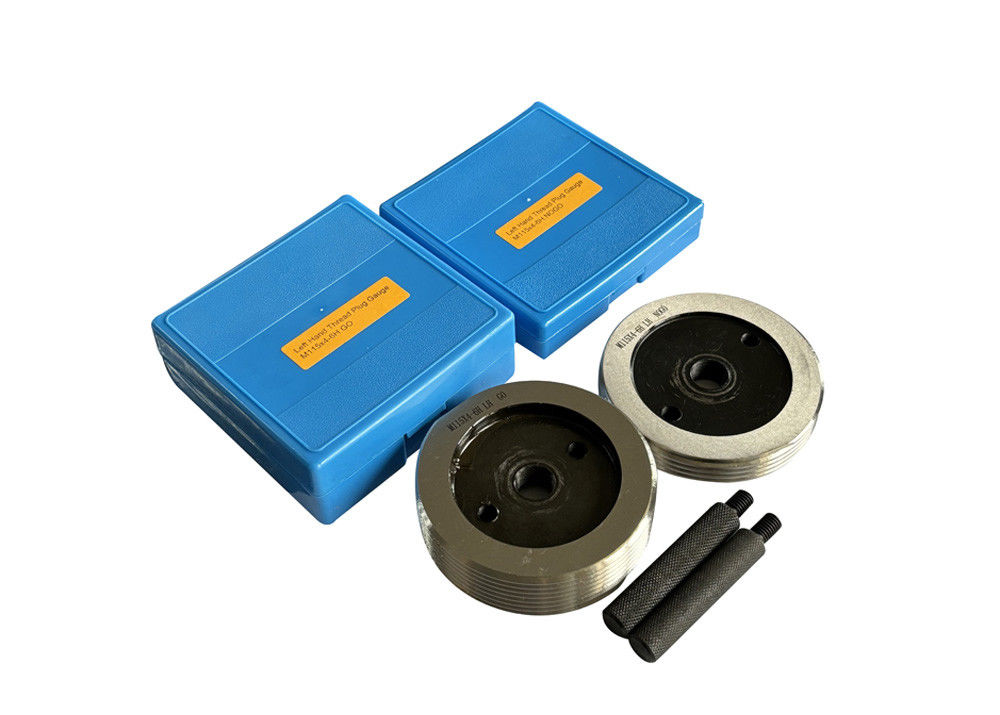

مقياس سدادة الخيوط الأيسر للفحص الداخلي والخارجي للخيوط

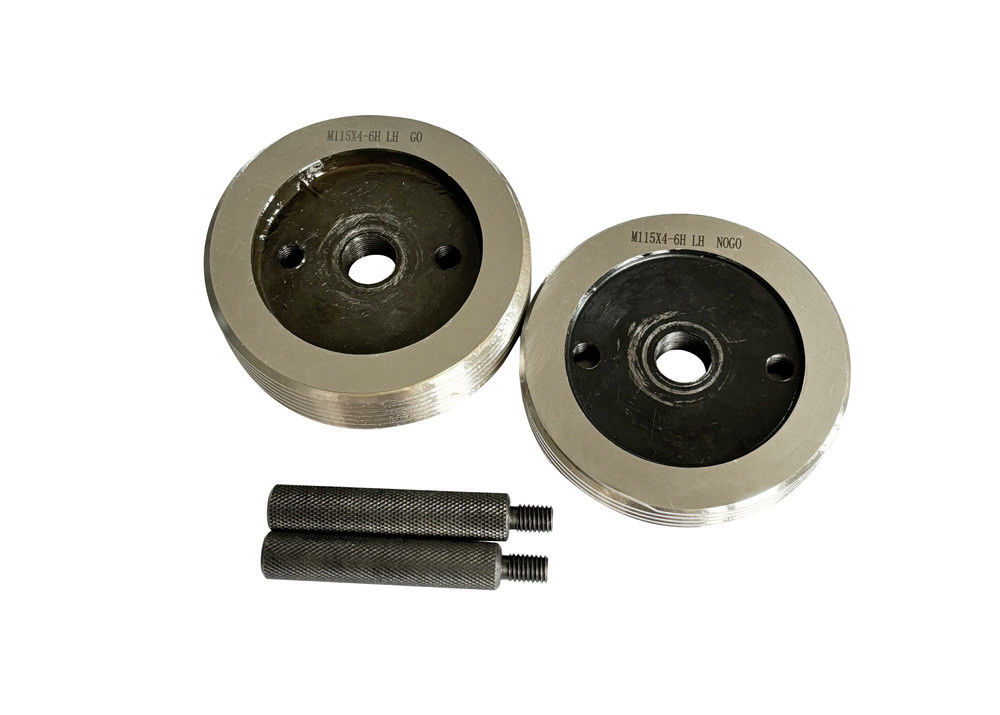

مقياس سدادة الخيوط الأيسر للفحص الداخلي والخارجي للخيوط
تفاصيل سريعة:
1-مقياس سدادات الخيوط
2دقة: 5g,5h، 6g,6h، 7g,7h، الخ
3نوع GO و NO GO و نوع GO/NOGO المشترك.
4تتماشى مع المعيار: DIN13.
5مقاومة للارتداء ومقاومة للتآكل، هيكل مستقر، سهلة الاستخدام.
6-تتوفر في الحقيبه المجهزة
الوصف:
هذه مقاييس حلقات المقابس المتريّة هي أدوات قياس تستخدم للتحقق من الثقوب الملفوفة أو المقطّعة
وتحقق من نوع الخيط المناسب، والقطر الرئيسي، والقطر الصغير، والقطر الطولية، وطول الخيط ضد
مقياس خيط التزاوج
هناك أنواع مختلفة، بما في ذلك مقاييس غسيل غسيل غسيل غسيل، مقياس غسيل غسيل غسيل NOGO والجمع
مقاييس GO/NOGO للدبابيس.
بالنسبة للأجزاء الصغيرة ذات الخيوط ، يجب أن يكون المقياس مزدوج النهاية ، حيث تحمل نهاية واحدة علامة GO والنهاية الأخرى ،
الـ NOGO. بالنسبة للأجزاء الكبيرة، يمكن أن تكون القطعتين منفصلتين. لكي يجتاز الجزء الفحص ويتم قبوله،
يجب أن يمر مقياس GO عبر طول المكسرة بأكمله ، دون الحاجة إلى استخدام قوة دوران كبيرة للغاية.
يمكن لمقياس NOGO في أفضل الأحوال الدخول إلى المكسرة ، مع التحقق من كلا الطرفين ، على مدار أكثر من 2 دورات.
لا ينبغي أن يتجاوز هذا.
قدمنا مركز محرك الخيوط من الدرجة الأولى الداخلية ومعدات القياس، من أجل توفير دقة عالية
مقاييس حلقات الخيوط للعملاء في جميع أنحاء العالم. مقاييس القابس توفر نتائج سريعة ولديها ميزة أن المستخدمين يمكن أن
ويمكن تدريبها بسهولة على استخدامها كمقاييس القابس تعتمد على مبدأ عمل بسيط.
عند الطلب، يرجى ذكر المثال: M14x2 مقياس سداد الخيوط GO LH.
المواصفات:
| الحجم | ضخمة | حسناً | الدقة | ||||
| الرقعة 1 | الطلقة الثانية | الرقعة 3 | الرقعة 4 | الطلقة الخامسة | الرقعة 6 | ||
| (إم1)0 | 0.25 | 0.20 |
4 ساعات الرابعة والخمسة 5 غرام الساعة الخامسة الخامسة والسادسة 6 غرام 6 ساعات 7 غرام الساعة السابعة |
||||
| (إم1)1 | 0.25 | 0.20 | |||||
| (إم1)2 | 0.25 | 0.20 | |||||
| (إم1)4 | 0.30 | 0.20 | |||||
| (إم1)6 | 0.35 | 0.20 | |||||
| (إم1)8 | 0.35 | 0.20 | |||||
| M2.0 | 0.40 | 0.25 | |||||
| M2.2 | 0.45 | 0.25 | |||||
| M2.5 | 0.45 | 0.35 | |||||
| (إم3)0 | 0.50 | 0.35 | |||||
| (إم3)5 | 0.60 | 0.35 | |||||
| (إم4)0 | 0.70 | 0.50 | |||||
| (إم 5)0 | 0.80 | 0.50 | |||||
| (إم6)0 | 1.00 | 0.75 | 0.50 | ||||
| (إم 8)0 | 1.25 | 1.00 | 0.75 | 0.50 | |||
| (إم 10)0 | 1.50 | 1.25 | 1.00 | 0.75 | 0.50 | ||
| (إم 12)0 | 1.75 | 1.50 | 1.25 | 1.00 | 0.75 | 0.50 | |
| M14.0 | 2.00 | 1.50 | 1.25 | 1.00 | 0.75 | 0.50 | |
| الـ (إم 16)0 | 2.00 | 1.50 | 1.00 | 0.75 | 0.50 | ||
| M180 | 2.50 | 2.00 | 1.50 | 1.00 | 0.75 | 0.50 | |
| ...... | ...... | ...... | ...... | ...... | ...... | ...... | |
| M320 | |||||||
الاحتياطات:
1من غير المسموح بلمس سطح العمل من مقياس حلقة القفل بأيديك ، حتى لا تسبب الصدأ.
2أثناء الاستخدام، يجب وضع مقياس حلقة القفل في مكان مناسب، مثل على طاولة خزانة الأدوات
أو على لوحة الدعم الخشبية للجزء الثابت من الآلة ، ولا ينبغي وضعه على حامل الأدوات
من الجهاز أو السكة الحديدية الموجهة للجهاز ، بحيث لا يسبب ضرر.
3فحص بانتظام لمعرفة ما إذا كان هناك أي تلف أو صدأ أو تشوه.
يجب أن تضعها في البنزين وتغمسها لفترة من الزمن ثم تخرجها وتمسحها بعناية وتطبق زيت مضاد للصدأ
4لا تحافظ على أسطح العمل من اثنين من مقاييس حلقات الدخول معا، وإلا فإن السطحين العمل سيتم لصق
إلى بعضها البعض، وسوف يكون الضرر غير الضروري للمقياس عند فصلها بالقوة الخارجية.
5بعد استخدام مقياس حلقات القفل المطاطي ، يجب مسحها ونظيفها وتخزينها في حالة جافة.
التطبيقات:
مقياس سدادة الخيط هو أداة أساسا للتفتيش والحكم على ما إذا كان حجم الخيط مؤهل، وتستخدم على نطاق واسع
في مجالات تصنيع السيارات والطيران والفضاء والمعدات والمعالجة الإلكترونية للتفتيش على مختلف المعايير
ومنتجات الخيوط غير القياسية لتحسين دقة دقة الخيوط وضمان نسبة المؤهلات من المنتجات المصنعة.
الأسئلة الشائعة:
1) من نحن؟
شركة ديكو مكرسة أساسا لتطوير وتصنيع وتسويق أدوات قياس دقة العلامة التجارية KM
في البر الرئيسي للصين.
2) ما هي المنتجات التي نحملها؟
مؤشرات القوائم، الميكرومترات، المسامير، مقاييس الحفرة، مقاييس الارتفاع، مقاييس سمك القوائم، مقاييس العمق، مقاطع الشقوق،
المقياس، الكتل، المستوى، الخ
3) ما هي شروط التجارة؟
نحن ندعم FOB، CFR، CIF، EXW.
4) ما هي أشكال الدفع؟
نحن نقبل بطاقة التسليم، بطاقة الائتمان، بطاقة الائتمان، بطاقة الائتمان، بطاقة الائتمان، بطاقة الائتمان، بطاقة الائتمان، بطاقة الائتمان.
5) هل نقبل التخصيص؟
نعم، OEM متوفرة.
6) ماذا عن خدمة ما بعد البيع؟
سنة واحدة من الضمان على جميع أنواع المنتجات.
إذا وجدت أي ملحقات معيبة عند استلام البضائع، سنقوم بشحن أجزاء جديدة أو منتج جديد لتحل محل.
كمصنع ذو خبرة، لدينا فريق معايرة وتفتيش صارم جدا، يمكنك أن تكون على يقين من جودة منتجاتنا.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
